Распиновка rj45

Распиновка RJ 45 розетки Legrand

Но для того, чтобы реализовать такую схему, нужно те концы кабелей, которые выходят наружу в комнате, подключить к специальной интернет-розетке, в которую будет втыкаться патчкорд для соединения с компьютером. Рассказывать я буду на примере популярной модели Legrand — известного производителя различного рода мелочей для ремонта проводки в помещениях. Вот так она выглядит внешне, когда в собранном виде уже установлена на стене.

А вот так — в разобранном виде.

Для подключения к ней кабелей, нужно сначала снять оплетку и разъединить между собой витые пары. При этом будьте внимательны — не повредите кабели, они очень тонкие и легко ломаются даже при небольшом надрезе. После этого берем розетку и поворачиваем защелку так, чтобы с нее снялась верхняя крышечка, к которой эта защелка прикреплена.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор

Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Что такое интернет-розетка

Основное отличие интернет-розетки от обычной электрической заключается в том, что у неё имеется свой, уникальный разъём, к которому подходит специальный тип проводки, называемый витой парой. Он уникален тем, что содержит 8 отдельных медных проводов, свитых между собой в 4 пары. Благодаря такой системе подключения существующие электромагнитные помехи нивелируются, что обеспечивает в итоге высокую скорость передачи данных (до 1000 Мбит/сек).

Интернет розетка имеет специальный разъём, к которому подключается кабель типа «витая пара»

Ответный разъём называется RJ-45/8p8c. Он насаживается на кабель при помощи специального инструмента, причём провода разъёма должны располагаться в строго определённом порядке.

Последовательность цветов проводов, подключаемых к контактам разъёмов, определяется стандартной схемой

Конструктивные особенности

Несмотря на разнообразие видов розеток под витую пару, их конструкция практически идентична, за исключением небольших деталей. Для примера приведем типичное внешнее однопортовое устройство.



Основные элементы внешней розетки RJ-45

Обозначения:

• А – пластиковая крышка.
• В – основание.
• C – функциональная плата с установленным на нее стандартным разъемом.
• D – конвекторы для подключения витой пары.
• Е – стяжка для фиксации кабеля.
• F – разъем под коннектор.

Внешне розетка напоминает телефонную стандарта RJ-11, основное отличие заключается в количестве контактов разъема, их восемь, а не четыре. Соответственно, компьютерная розетка может быть использована как телефонная, но не наоборот.

У различных видов устройств могут быть незначительные характерные особенности, но в целом концепция конструкции остается неизменной.

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:

1. По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI- и другими).
2. По пропускной способности информационного канала. Они делятся по категориям:
   • UTP 3 — до 100 Мбит/с;
   • UTP 5e — до 1000 Мбит/с;
   • UTP 6 — до 10 Гбит/с.

3. По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).

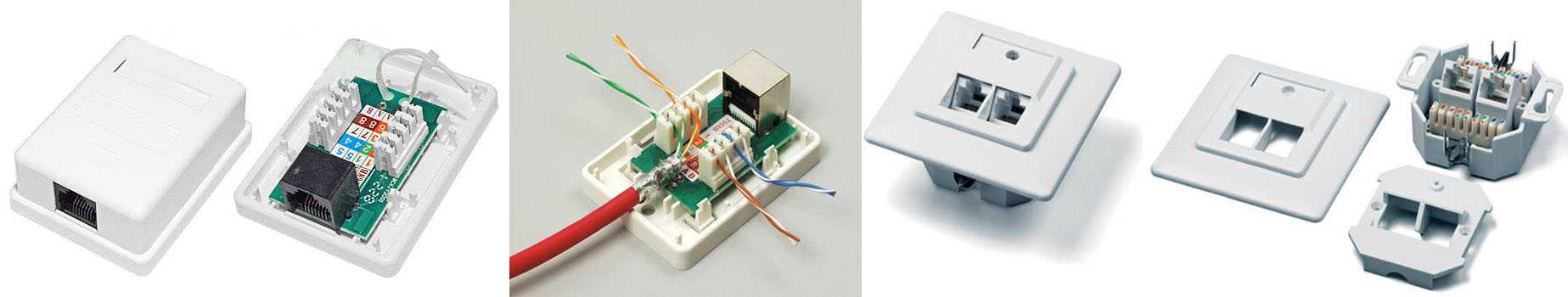

Какие бывают интернет розетки

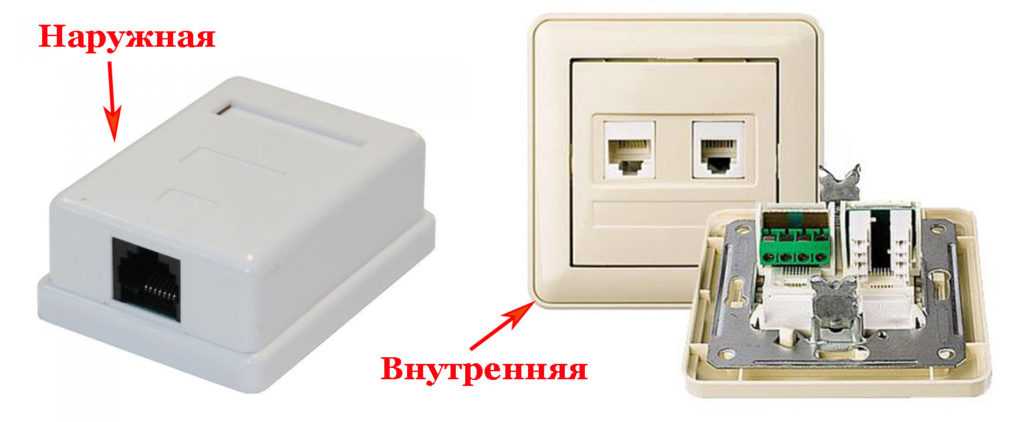

Интернет розетку rj 45 можно встретить в двух различных вариантах:

• Наружная. Этот тип розетки устанавливают на стену. Пользуются такими розетками тогда, когда сетевой кабель проходит по стене.
• Внутренняя. Такие розетки устанавливаются в стену. Если у вас провод витая пара прячется в стене, тогда для удобства и красоты используют внутреннюю розетку.

Оба варианта легко разбираются на несколько частей. Одна половина корпуса выполняет защитную функцию, вторая половина предназначена для крепления на стену или в стену. Еще есть внутренняя часть, она нужна для соединения розетки с проводом. Она оснащена тонкими контактами, с их помощью при небольшом нажатии происходит прорезания изоляции витой пары и появляется надежный контакт.

Можно встретить в продаже одинарные, а также двойные розетки RG-45. Интернет розетки в зависимости от производителя будут визуально и по качеству отличаться, но функционально все одинаковые.

Подготовка к установке сетевой розетки

В этой статье речь пойдет именно о встраиваемых розетках, так как есть еще наружные (для наружной проводки, когда кабель проложен не в стене). Но порядок и сама схема подключения наружных розеток примерно такая же. Для начала нужно купить саму компьютерную розетку. Можете взять любую. Если хотите что-то более качественное, красивое и как правило легкое в установке – не экономьте (не покупайте самые дешевые). У меня розетка Makel. Недорогая. Что-то в районе 130 грн. (340 рублей). Есть еще много хороших вариантов от Schneider, Legrand, VIDEX, VIKO, Werkel, Lezard. Есть двойные розетки, есть с рамками и без них. Вот моя:

К розетке прокладывается кабель витая пара категории CAT5Е, или более продвинутый Cat.6. Это четырехпарный экранированный кабель. Розетка должна соответствовать категории кабеля. На розетке есть эта информация. У меня кабель CAT5Е и розетка тоже CAT5Е. Максимальная длина кабеля 100 метров.

Значит с одной стороны кабель подключается к компьютерной розетке, а с другой стороны обычно обжимается в коннектор RJ-45, и подключается к роутеру, модему, коммутатору.

В этой статье я не буду писать о том, как обжать сетевой кабель. На эту тему у нас уже есть две инструкции:

• Как обжать витую пару в RJ-45? Сетевой кабель своими руками
• Как обжать сетевой кабель без инструмента (отверткой)

И еще может пригодится эта статья: как удлинить интернет кабель (сетевой кабель).

Все это сетевое оборудование можно купить в специализированных магазинах. Так же компьютерные розетки, сетевой кабель, коннекторы обычно продаются в магазинах цифровой техники.

Сетевой кабель должен быть проложен в обычный подрозетник. В который после подключения будет установлена и закреплена наша розетка. Если вы еще не проложили сетевой кабель, но собираетесь это делать, то оставляйте запас кабеля. Вроде как рекомендуется 1 метр. Но мне кажется, что это много. Думаю, 50 сантиметров будет более чем достаточно.

Еще один момент: способ подключения сетевой розетки может отличаться в зависимости от производителя. Именно сам процесс подключения витой пары и ее фиксации (зажима) в модуле розетки. Для подключения таких розеток специальный инструмент не нужен.

Четырехпарное соединение

При установке компьютерной розетки с кабелем из четырех пар выполняется следующее:

• Корпус разбирается: снимается крышка. Например, у популярной модели Legrand Valena для этого нужно повернуть интернет-розетку к себе задней частью и повернуть примерно на 90º фиксатор. В других изделиях, как правило, все интуитивно понятно.
• На розетке есть пазы, наклейки со схемой подключения. Бывает два варианта: T568A (тип A) и T568B (B). В России обычно применяется подключение типа B. Оно предпочтительнее, хотя современное оборудование иногда способно не только распознать схему, но даже подстроиться под нее. Схема коннектора должна соответствовать.
• Провода вставляется в клеммы (распиновка). Их окраска совпадает с цветом контакта. После обрезки оставляется 10–12 мм. Причем изоляция должна начинаться выше защелки.
• Зажимается провод, и проверяется сигнал. Можно использовать обычный электрический или кабельный тестер.
• Отрезаются лишние куски проводков.
• Одевается лицевая часть розетки.
• Изделие крепится на поверхности стены или врезается. Для установки подрозетника есть специальные рамки. В последнее время их чаще делают из алюминия. Точность «посадки» можно узнать с помощью уровня электрика.
• Еще раз проверяется подключение установленной интернет розетки к сети.

Интернет розетка подключение. Монтаж интернет розетки

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Производители в последнее время начали выполнять рамки из алюминиевого сплава, они конечно крепче по конструкции, но при этом не будут магнититься к уровню. Придется поддерживать его одной рукой на весу.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Подключение и установка розетки

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Совсем недавно я опубликовал статью про установку подрозетников в бетонной стене.

Сегодня я расскажу Вам как в такой подрозетник установить розетку.

Для этого нам потребуются следующие инструменты:

• отвертка крестовая
• отвертка плоская
• монтажный нож или бокорезы
• уровень (можно глазомер) , указатель напряжения (индикатор) или цешка

Итак, вот наш подрозетник (на фото синий пластиковый).

В него нам нужно установить и подключить розетку с заземляющими контактами турецкой фирмы Makel.

Еще раз напомню Вам, что при работе с электричеством необходимо соблюдать требования и правила по электробезопасности, т.е. при подключении проводов и кабелей нужно убедиться, что напряжение отсутствует.

Подготовка перед установкой розетки

Запас проводов, оставленных в подрозетнике составляет порядка 10 (см). Такого остатка вполне достаточно. Можно сделать запас и больше, но тогда его будет тяжелее вставлять в подрозетник.

Для начала нам необходимо зачистить провода примерно на 7-9 (мм), т.е. снять с них изоляцию. Делается это с помощью монтажного ножа или бокорезов.

Если собираетесь снимать изоляцию с проводов с помощью бокорезов, то сильно не сдавливайте их, иначе в месте надреза может образоваться насечка и провод в этом месте быстро обломится.

При больших объемах электромонтажных работ, для снятия изоляции с проводов или жил кабелей я применяю вот такой вот специальный инструмент. Это клещи МБ-1М. Про них я напишу отдельную статью — подписывайтесь на новости сайта, чтобы не пропустить интересное.

Еще будучи студентом, мне их подарили за призовое место в конкурсе профмастерства. Кстати, одним из этапов конкурса был монтаж реверсивной схемы управления двигателем.

Совсем недавно я приобрел клещи для снятия изоляции Knipex 12 40 200 — подробнее о них читайте здесь. Очень доволен ими.

Подключение розетки

Вскрываем упаковку, достаем розетку и снимаем с нее декоративную накладку с рамкой (лицевую сторону), открутив два винта.

Розетка «Makel» имеет заземляющие контакты и две клеммы для подключения питающих проводов, а значит, предназначена для трехпроводной сети (система TN-C-S или TN-S). В моем примере заземляющий проводник РЕ отсутствует, т.е. в подрозетнике всего два провода: фаза (L) и рабочий ноль (PEN).

Около года назад проводился ремонт электропроводки в нашем доме, согласно Федеральной программы. Помните, я писал об этом в статье монтаж электропроводки в жилом доме. Так вот нам заменили ВРУ-0,4 (кВ), произвели монтаж контура заземления и силовых магистральных линий электропроводки до вводных автоматов в квартире. Т.е. в настоящий момент наш дом перевели на питание с системой заземления TN-C-S. А вот заменить электропроводку в самой квартире я еще не успел. Как говорится, «сапожник без сапог».

Провода у нас уже зачищены. Теперь подключаем каждый провод (фазу и ноль) на свой контакт розетки и затягиваем отверткой зажимной винт.

Особой разницы нет, куда именно подключать фазу, а куда ноль. Главное, чтобы они были подключены не на один зажим, иначе будет короткое замыкание в цепи. А про последствия коротких замыканий я уже рассказывал в своих предыдущих статьях (вот пример).

Заземляющий контакт в розетке представляет из себя фигурные скобки. Защитный проводник РЕ (обычно его выполняют желто-зеленого цвета) необходимо подключить под винт, расположенный на скобке.

Подключение розетки выполнено. Теперь переходим к ее установке.

Установка розетки в подрозетник

Первое, что нужно сделать при установке розетки, это правильно распределить и уложить провода в подрозетнике, чтобы они не попали под крепежные пластины. После этого плотно вставляем розетку в подрозетник и, поочередно, закручиваем винты металлических крепежных пластин («лапок»), которые упираются в стенки подрозетника.

При закручивании контролируем с помощью уровня или собственного глазомера положение розетки по отношению к стене.

На металлической рамке розетки (или выключателя) имеются специальные отверстия для крепления ее непосредственно к подрозетнику с помощью саморезов.

Не пренебрегайте этим креплением — рекомендую. Если же закрепить только металлическими крепежными пластинами («лапками»), то при частом пользовании розетка может выскользнуть из подрозетника наружу.

Вот практически и все. Осталось закрепить рамку и установить декоративную накладку.

Если установка розетки выполнена правильно, то между стеной и накладкой зазора не будет, и розетка будет плотно прилегать к стене. Если зазор все таки имеется, попробуйте отрегулировать винты крепежных пластин.

Особенности установки

В стандартную розетку всегда приходит три провода:

• Ноль
• Фаза
• Заземление

Все они имеют соответствующую маркировку. На самой розетке (с обратной её стороны) на клеммах можно обнаружить наклейки, каждая из которых соответствует тому или иному проводу. Перепутать их невозможно, если уделить этому процессу хотя бы немного внимания, к тому же на них всегда нанесена универсальная цветовая маркировка. Соответственно, провода необходимо один за другим вставить в правильные клеммы, предварительно не забыв обесточить сеть. После этого концы проводов нужно аккуратно подровнять кусачками, а затем зафиксировать зажимами. И не забудьте подключить на место провод заземления!

Иногда подключение проводов бывает неудобным, но розетки Легранд обладают одним весомым преимуществом — благодаря особенностям их конструкции подобраться к клеммам можно с любой стороны. Соответственно, процесс подключения проводов отличается гораздо меньшей сложностью, чем при использовании каких-нибудь более дешёвых розеток от безымянного производителя.

Установка ТВ розетки Legrand

Если вы не знаете, как подключить ТВ розетку, можно обратиться к профессионалам, но можно и проделать всё своими силами. Продукция Legrand в этом плане практически не отличается от таковой у других производителей. Правда, большинство из них предлагает самостоятельно разделывать кабель и подключать его внутри узла розетки, но ТВ розетку Legrand можно подключить и без разделки кабеля. Это, однако, относится не ко всем моделям, а только к тем из них, что оборудованы автоматическими клеммами. Если у вас есть сомнения, проконсультируйтесь с продавцом перед покупкой. В магазине «Электрон» наши сотрудники будут рады помочь Вам с выбором, и они ответят на все ваши вопросы.

ТВ розетки Legrand бывают как оконечными, так и проходными. Если у Вас всего один телевизор, вам подойдёт оконечная модель, в противном случае потребуется приобрести одну или несколько проходных. Они отличаются наличием ответвления, и подключаются последовательно, но в любом случае последней в схеме должна стоять оконечная розетка. Опасаться ухудшения качества сигнала или появления помех не стоит, так как все ТВ розетки Legrand оборудованы специальными фильтрами, которые гарантируют качественную передачу чистого сигнала даже при подключении достаточно большого количества проходных розеток одна за другой.

Устройство и виды телефонных розеток

Рынок розеток для подключения телефонных коммуникаций представлен двумя видами розеток. Одноразъемные модели предусматривает подключение одного устройства к сети. Многоразъемные точки питания предоставляют возможность подключить несколько аппаратов.

• Корпус. Коробка, которая защищает соединение от внешних раздражителей. Обязательно создан из диэлектрического материала. Старые устройства выполнены из керамики, современные – из пластика;
• Контакты. Пластинки, которые выполнены из латуни. Обеспечивают бесперебойное прохождение тока;
• Клеммы. Элементы, которые используются, как переходники. Благодаря им провода подключаются к контактам устройства.

Если с коробками все просто, то стандартов коннекторов существует намного больше. Типы коннекторов:

• RJ-9. Подключение трубки к аппарату.
• RJ-11 – два провода. Подключение телефона к линейным сетям;
• RJ-12 – четыре провода. Подключение 2 телефонов к сети;
• RJ-14 – четыре провода. Подключение телефона к нескольким линиям;
• RJ-25 – три пары контактов. Подключение телефонов к линиям с дополнительными возможностями. Самостоятельно подключить крайне сложно.

Для самостоятельного подключения необходимо следовать схеме, как подключить телефонную розетку к телефонному кабелю по цветам.

Процесс подключения телефонного кабеля к розетке

Схема подключения представлена для связной коробки типа RJ-11. Процесс состоит из следующих этапов:

Напряжение телефонной лини всего 60 В, во время прохождения сигнала – 120 В

Однако, меры предосторожности нужны. Желательно пользоваться резиновыми перчатками

Если луки мокрые – можно получить неприятные удары тока.
Нужно снять внешнюю изоляцию кабеля

После этого нужно очистить края жилок от изоляции
Важно не повредить провода, не оставить на них насечек. Так возрастает шанс их облома
Снимать изоляцию зажигалкой, спичками не рекомендуется

Так можно повредить жилки.
Согласно схеме нужно подсоединить жилки к контактам. Для подключения обычного стационарного телефона к линии схема довольно простая. Два проводка нужно подсоединить к контактам, которые расположены посредине розетки. Если коробка стандартная, типа Вико или Легранд, то жилки нужно взять зеленую и красную.
Тестером проверить полярность. В связных сетях минусом должен быть провод красного цвета, плюсом – зеленого.
Жилки поместить в углубления в связной коробке. Они должны быть спрятаны и не переплетаться голыми контактами.
Розетка крепится к стене, либо полке. Прикрепив коробку, ее нужно закрыть крышкой.
Коннектор засунуть в гнездо. После этого можно проверять связь.

Жилки не нужно закреплять слишком туго, чтобы не пережать их. После подключения желательно не дергать за кабель главной линии. Жилки тонкие и легко ломаются.

Монтаж и подключение скрытой розетки

Перед тем, как подключить точку питания скрытым способом, ее нужно купить. Отверстие в стене делается под размер розетки. Когда устройство куплено, можно приступать к процессу установки:

1. К месту, которое будет оборудовано телефонной розеткой, нужно подвести связной кабель. Лучше всего его провести по плинтусу, а в высоту можно его спрятать в специальный пластиковый короб.
2. В стене просверлить отверстие коронкой, которая имеет такой же диаметр, как телефонная коробка. Чтобы все было ровно, перед сверлением нужно карандашом нарисовать контур розетки.
3. Коробку нужно поместить в отверстие и зафиксировать ее фурнитурой.
4. Стандартной схемой по цветам подсоединить телефонный кабель к контактам.
5. Корпус устройства нужно закрепить распорками. Винты зажать, но не сильно.
6. Можно подключить телефонный аппарат к розетке и проверить исправность.
7. Если телефон работает, можно вставить внешнюю раму.

Виды и применение

Наиболее популярна комбинированная компьютерная розетка. В ней дополнительно установлен телефонный разъем, который позволит подключиться не только к интернету, но и к стационарному телефону. Она может быть представлена в нескольких исполнениях – накладного типа или розетка rj-45 для внутренней установки.

Розетки могут быть многопортовыми или одинарными. Два и более порта позволят подключить большее количество аппаратуры, потому вариант так же актуален при создании рабочих мест в офисных помещениях, но обычно применяют розетки из одного ли двух модулей, а для большего количества используют уже патч-панель.

Розетка состоит из нескольких деталей: основания, пластмассовой крышки, платы с разъемом стандартного вида, коннекторов для подключения проводов, стяжки для закрепления кабеля и непосредственно разъема для коннектора.

Распиновка rj-45 выполняется с помощью цветной маркировки, которая соответствует стандартам T568A или T568B. Стоит учесть, что стандарт должен быть одинаковым для всей локально-вычислительной сети иначе могут возникнуть проблемы подключения.

Инструкция по подключению

Установка розетки открытого типа

Это наиболее простой вариант монтажа, занимает не более 10 минут.

Монтаж осуществляется в таком порядке:

При установке телефонных розеток следует соблюдать полярность. В системе передачи информации посредством телефонного сигнала, положительный проводник выполняется в изоляции зелёного цвета, а отрицательный – красного. Но даже если при монтаже проводники будут расположены неправильно, ничего такого, что могло бы причинить вред оборудованию, не произойдёт, просто телефонный аппарат не будет работать.

Установка розетки скрытого типа

Монтаж в этом случае сложнее и требует проведения работ по осуществлению углубления в стене для установки подрозетника:

Установка розетки советского образца

Если установлен телефон старого образца, то для того, чтобы его продублировать таким же аппаратом, потребуется установка розетки РТШК – 4. Этот вид относится к категории внешних, поэтому его установка осуществляется описанным выше способом.

Различие современных образцов такого вида розеток в том, что в их конструкции отсутствует конденсатор, с помощью которого раньше можно было проверить работоспособность телефонной линии.

Сегодня, для проверки, используется тестер, который в состоянии “покоя” должен показать наличие постоянного тока величиной в 60 В. При отсутствии тестера или мультиметра, можно подключить к линии заведомо исправный телефонный аппарат и попытаться произвести звонок. Если это сделать не удастся, то неисправна телефонная сеть.

Как подключить телефонную розетку Legrand?

Продукция французской фирмы “Legrand” имеет высочайшее качество, а также особенность, которая облегчает процесс монтажа телефонной розетки. Для того, чтобы произвести крепление проводника к контактам розетки, не обязательно производить зачистку проводов от изоляции.

В конструкции розетки предусмотрены специальные ножи, которые производят срез изоляции при осуществлении зажима провода внутри клеммы. Для этого, достаточно повернуть специальный зажимной механизм на четверть оборота.

После того, как подсоединение проводов к розетке Легранд будет завершено, производится проверка качества соединения контактов с помощью мультиметра. Для этого, следует перевести прибор в режим работы с постоянным током и измерить напряжения на клеммах розетки, которое при отсутствии входящего звонка, должно быть в пределах 60 В.

Телефонные розетки имеют несколько разновидностей:
