Как обжать витую пару коннектором rj45 в домашних условиях

Не так уж сильно вы ему нравитесь, если он спит с другой женщиной

Какие бы проблемы ни омрачали ваши отношения, они не дают ему права заниматься любовью с другой женщиной. Не спрашивайте, в чем вы виноваты. Не надо брать вину на себя. А если он скажет вам, что это получилось случайно, то помните: измена не бывает случайной. Это не случайность типа «я оступился, и меня засосало болото по имени „Измена“». Он спланировал и воплотил это в жизнь, полностью осознавая то, что это может положить конец вашим отношениям. Помните: если он спит с другой женщиной без вашего разрешения и одобрения, то он ведет себя не просто как мужчина, который не так уж сильно вами увлечен, а как мужчина, которого вы вообще не интересуете.

Оправдание типа «Ему нет оправдания, и он знает об этом»

Измена — это плохо. А неумение объяснить, почему ты изменил человеку, еще хуже. Если вам недостаточно одного красного флага, как насчет двух? Не встречайтесь с мужчинами, которые не знают, почему они совершили тот или иной поступок.

Оправдание типа «Но я растолстела»

Я полностью уверен, что вам надо сбросить 90 кг в виде вашего никчемного бойфренда, а вовсе не те двадцать килограммов, о которых говорит он. Он изменил вам и обозвал вас толстой. Сколько унижений может вытерпеть человек? Если что-то в ваших отношениях его не устраивает, то он должен поговорить об этом с вами, вместо того чтобы искать утешения во влагалище чужой женщины. К тому же подумайте, как он отреагирует, если вы забеременеете, постареете или у вас появится несколько морщин? Или если вы покрасите волосы в цвет, который ему не понравится? Немедленно избавьтесь от этого неудачника, или я сам приду к вам домой и выкину его оттуда.

Оправдание типа «Ему нужно больше секса, чем мне»

Нет никакого оправдания тому, что он вам изменяет. Точка. Есть масса способов решить эту довольно-таки распространенную проблему, которая возникает из-за разницы в сексуальных аппетитах. Как правило, люди начинают с того, что откровенно беседуют на эту тему, и каждый соглашается сделать все от него зависящее, чтобы партнер остался доволен. При этом вовсе не обязательно прыгать в постель к кому-то еще!

Оправдание типа «Но он по крайней мере знал ее»

Объясняю другими словами: не важно, любит он вас или нет. Он ясно дал вам понять, каково его отношение к вашему роману

Он пошел на поводу у своих чувств и устроил все так, чтобы оказаться наедине с другой женщиной, поцеловать ее, снять с нее одежду и сделать все остальное, что обычно происходит, когда два взрослых человека занимаются сексом. Можете ли вы после такого продолжать любить его?

Сто процентов опрошенных мужчин сообщили, что никогда не занимались любовью с женщиной по чистой случайности. (Но многие из них пожелали узнать, как возникает такая случайность и что нужно делать, чтобы ею воспользоваться.)

Помните:

  • Измене нет оправдания. Позвольте повторить: измене нет оправдания. Теперь скажите это сами: измене нет оправдания.
  • Единственное, за что вы несете ответственность при моральном падении другого человека, — это ваши собственные чувства.
  • Измена есть измена. При этом не имеет значения, с кем он вам изменил и сколько раз это произошло.
  • С каждым разом изменять становится все легче. Трудно бывает только в первый раз, когда испытываешь угрызения совести и вину из-за того, что не оправдал доверие другого человека.
  • Обманщики никогда не бывают счастливы. (Потому что все они мерзавцы.)
  • Неверный мужчина в первую очередь изменяет себе самому, раз он не может построить нормальные отношения с вами.

Ролевые игры

Эротическая классика, но почти все мужчины хотя бы раз хотели это попробовать или, по крайней мере, смотрели 18+ фильмы с сюжетом «непослушная ученица», «сексуальная медсестра» и тому подобное.

Это можно сделать в формате сексуального сюрприза: например, встретить вернувшегося с работы мужчину в костюме сексуальной горничной, помочь раздеться, накормить ужином, сделать эротический массаж, называя «господином».

Скорее всего, мужчина поймет и подхватит игру. Это привносит в отношения нотку игры, новизны, плюс мужчине будет приятна твоя неожиданная игривость и готовность к экспериментам.

Не так уж сильно вы ему нравитесь, если он не хочет на вас жениться

Каждый из ваших бывших мужчин, который говорил вам, что не хочет жениться, или не верит в брак, или у него есть сомнения по поводу брака, когда-нибудь непременно свяжет себя священными узами. Только не с вами. Потому что он говорит не о том, что вообще не хочет жениться. Он говорит о том, что не хочет жениться на вас.

Оправдание типа «Сейчас все очень усложнилось»

Если вы будете ориентироваться на состояние ваших финансов, выбирая время для свадьбы, этот благоприятный период никогда не наступит. Если бойфренд использует отсутствие денег в качестве предлога, чтобы не жениться на вас, то это ваши отношения находятся в опасности, а никак не его банковский счет.

Оправдание типа «Но он весь такой из себя»

Если вам приходится сидеть и думать над тем, как завести разговор о браке с человеком, с которым вас уже довольно долго связывают близкие отношения, то это тревожный сигнал. Немедленно вызовите его на откровенный разговор и выясните отношения. Потом, как только вы будете готовы, отправьтесь на поиски человека, все помыслы которого будут заняты тем, как чувствуете себя вы.

Дилемма типа «Разве это действительно предлог, чтобы не жениться?»

Брак — это традиция, которая досталась нам в наследство от предыдущих поколений, поэтому у брака так много противников. Да будет так: если мужчина категорически против брака, а вы обеими руками за, то, пожалуйста, удостоверьтесь в том, что за его нежеланием жениться скрывается исключительно нелюбовь к самому институту брака, а не какие-либо другие чувства или их отсутствие.

Оправдание типа «Я просто еще не готов»

Мне неприятно говорить вам об этом, но он не хочет спешить всего по одной причине: он до сих пор не уверен, что вы — та самая.

Оправдание типа «Он достаточно насмотрелся на другие неудачные браки»

Для достойного мужчины встреча с женщиной, с которой он хочет разделить свою жизнь, всегда становится настоящим событием. И, наверное, если он поймет, что это именно та женщина, то не станет сразу же сообщать ей, что одна мысль о регистрации их отношений вызывает у него отвращение.

33. Сто процентов опрошенных мужчин признались, что без сомнений предложили бы руку и сердце женщине, если бы были полностью уверены, что именно она — любовь всей их жизни. Один представитель сильного пола сказал: «Это каким же нужно быть идиотом, чтобы не жениться на женщине, которую любишь?»

Помните:

  • «Не хочет жениться» и «Не хочет жениться на мне» — это две разные вещи. Удостоверьтесь в том, что вы правильно определили, к какой категории принадлежит ваш избранник.
  • Если у вас противоположные взгляды на брак, то наверняка найдутся и другие вопросы, которые приведут к разногласиям. Пора составить проблемный списочек.
  • Если в ваших отношениях ничего не изменяется, то чего вы ждете?
  • Где-то по земле ходит человек, который хочет на вас жениться.

Золотая мантра исполнения желаний

Мантра (или мантры) выбираются для определенной цели, и работа с ними происходит до осуществления желаемого.

Итак, выберем цель! Для примера- девушка много лет мечтает сделать пластическую операцию по увеличению груди, но так и не может в основном по причине большой стоимости.

Получается для решения этой проблемы нужно задействовать два аспекта:

  1. сильное желание
  2. финансовая сторона

Подбираем для этого две мантры.

  • Первой возьмем 3олотую мантру исполнения желаний: «ТАУМ ДЖА »
  • Вторую любую мантру для привлечения денег, например: «ОМ МАЙ»

Как это работает? Уединитесь, чтоб вам никто не мешал! Зажгите свечи, благовония. Очистите свой разум. Только Вы и ваше желание! Глубоко вдохните и выдохните. Начните читать первую мантру 108 раз, представляя, что золотой шнур соединяет вас с небесами. Также визуализируйте то, что желаете в настоящем времени.

Теперь переходим ко второй мантре на привлечение денег. Ее можно читать не 108, а 36 раз. Читаем ее, представляя, что вы денежный магнит и чтение мантры заставляет деньги со всего мира лететь к вам.

Дальше возвращаемся к своей обычной жизни.

Таким образом подбираем себе мантру (мантры) для своих целей и работайте с ними. Если хотите что-то осуществить, приобрести, начните на растущей луне.

Возможные схемы

Существует 2 главные схемы, применяемые для обжима интернет проводов. Для выбора подходящего варианта нужно разобраться, какие устройства будет соединять кабель.

Старый моток со сломанными коннекторами, который мы будем использовать для экспериментов

Прямое подключение

Этот тип необходим для соединения следующих приборов и устройств:

  • Персональный компьютер – роутер.
  • ПК – коммунатор;
  • Маршрутизатор – коммунатор;
  • Роутер – телевизор SMART TV.

Главное отличие прямой распиновки заключается в одинаковом расположении проводов двух устройств при соединении с коннектором каждого. При прямом подключении жилы располагаются в следующем порядке:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зелёный.
  4. Синий.
  5. Бело-синий.
  6. Зелёный.
  7. Бело-коричневый.
  8. Коричневый.

Нельзя менять цвета местами на разных концах, в противном случае сигнала не будет. Иногда можно использовать не 8, а 4 провода. Так, для передачи данных со скоростью до 100 мегабит, задействованы только 1,2,3 и 6 номера. Поэтому для экономии можете купить «кабели с двумя витыми парами», если планируете подключение низкоскоростных устройств. Для соединения используются те же коннекторы RJ 45.

Перекрестное подключение

Этот вид используется для соединения двух устройств с одинаковым принципом работы: ПК-ПК, маршрутизатор – маршрутизатор. Отличие от первого типа подключения заключается в том, что в первом коннекторе используются такие же провода, как и при прямом соединении. В перекрестном же меняются местами две пары: оранжевый – оранжево-белый, зеленый – бело-зелёный. Остальные позиции не меняются.

Кроссоверный режим применяется при подключении двух компьютеров друг к другу

Такая усложнённая схема всё реже используется. Дело в том, что большинство новых устройств оснащено интерфейсом Auto MDI-X, который автоматически распознает тип подключения и подстраивает оптимальный режим работы. Это означает, что вам будет достаточно соединить провод по прямой схеме.

Проверка работоспособности кабеля

Есть несколько вариантов проверки работоспособности только что обжатой витой пары. Это необходимо сделать перед тем как использовать кабель.

Так можно исправить недочеты еще до включения кабеля в сеть.

Способ №1. Использование простого тестера (мультиметра)

Этот вариант наиболее приемлемый, так как позволяет проверить работоспособность кабеля еще до включения его в сеть.

Он может использоваться как профессиональными «айтишниками», так и обычными пользователями.

Все, что потребуется – обычный тестер (мультиметр), применяемый для проверки тока. Он позволяет оперативно выявить неисправность и устранить ее.

А пользоваться этим устройством довольно просто. Проблем не возникнет ни у кого.

Рис.6. Мультиметр

  • Итак, сначала переключим тестер в режим сопротивления или звукового сигнала. Делается это при помощи переключателя режимов. Он может выглядеть по-разному. В зависимости от модели тестера. Просто устанавливаем переключатель на иконку с изображением динамика.
  • Теперь один щуп тестера «тыкаем» в любой контакт на коннекторе, а второй – в контакт с тем же цветом жилы на другом коннекторе.
  • Если идет звуковой сигнал, то сопротивление есть. Значит, контакт тоже есть.
  • Переходим к другому контакту.
  • Таким же образом проверяем остальные.
  • Если где-то нет сигнала, то пытаемся дожать контакт вручную и проверяем снова.
  • Если все в порядке, то включаем кабель в сеть и наслаждаемся высокоскоростным соединением.

Такой способ проверки витой пары помогает быстро выявить неисправность и устранить ее.

Тем более, что по большей части неисправность заключается в недостаточном соединении контакта с жилой кабеля. Поможет обычный дожим.

Способ №2. Включение кабеля в сеть

Наиболее простой и доступный любому способ проверки. Он не предполагает использования каких-либо специализированных инструментов.

Также он не позволяет определить, в какой именно части витой пары возникла проблема.

Все, что нужно для такой проверки – компьютер с сетевой картой на борту, роутер (свич, хаб, модем и так далее) и сам кабель.

В дальнейшем может потребоваться мультиметр. Для точного определения места проблемы.

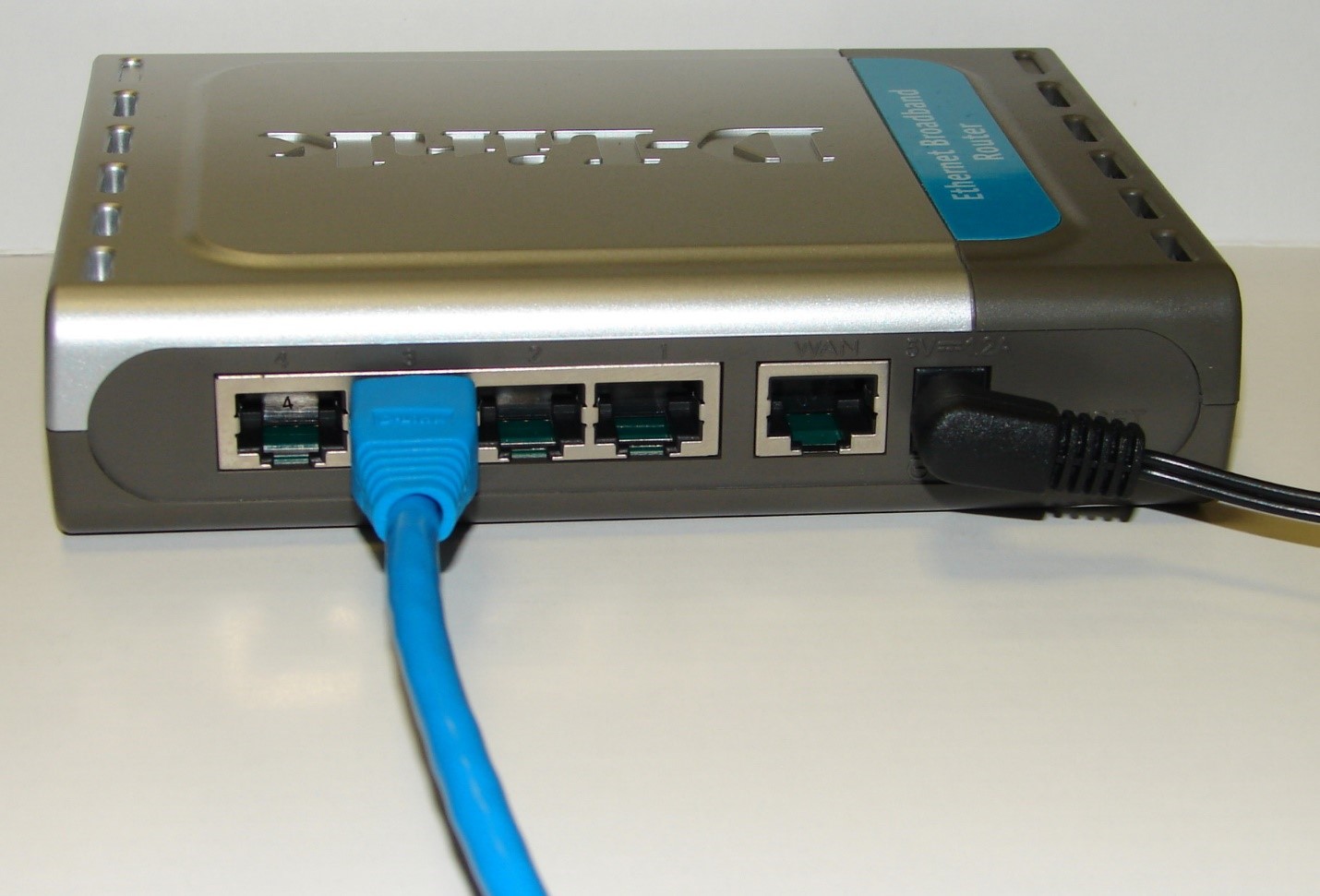

Рис.7. Витая пара в роутере (модеме)

  • Итак, вставляем один конец кабеля в разъем RJ-45 на компьютере пользователя.
  • Второй коннектор вставляем в роутер.
  • Запускаем ПК.
  • Сетевая карта должна автоматически определить кабель и осуществить подключение.
  • Если этого не произошло, проверяем актуальность установленных драйверов.
  • Если с ними все в порядке, то проблема определенно в витой паре.
  • Берем тестер (мультиметр) и ищем конкретное место проблемы.
  • Устраняем проблему и пробуем подключить снова.

Такой вариант хорош тем, что если в ходе проверки никаких проблем не возникло, то сразу можно приступать к использованию интернета.

Не нужно тратить время на подключение и настройку. Очень удобно для тех, у кого нет свободного времени.

Стихи Асадова, трогающие до глубины души

Проникновенные стихи Эдуарда Асадова трогают любителей поэзии своей искренностью и душевностью. Поэт в своих стихах обращается к таким человеческим качествам, как добро, справедливость, благородство. Они просты и понятны, проникают прямо в душу.

***

Ты прекрасная, нежная женщина, Но бываешь сильнее мужчин. Тот, кому ты судьбой обещана, На всю жизнь для тебя один.

Он найдет тебя, неповторимую, Или, может, уже нашел. На руках унесет любимую, В мир, где будет вдвоем хорошо.

Ты сильна красотой и женственна И лежит твой путь далеко. Но я знаю, моя божественная, Как бывает тебе нелегко.

Тают льдинки обид колючие От улыбки и нежных слов. Лишь бы не было в жизни случая, Когда милый предать готов.

Назначеньем своим высокая, Дочь, подруга, невеста, жена, Невозможно постичь это многое, Где разгадка порой не нужна.

А нужны глаз озера чистые И твой добрый и светлый смех.

***

Как легко обидеть человека! Взял и бросил фразу злее перца. А потом порой не хватит века, Чтоб вернуть обиженное сердце!

***

Будь добрым, не злись, обладай терпеньем. Запомни: от светлых улыбок твоих Зависит не только твое настроенье, Но тысячу раз настроенье других.

***

Враги всегда активнее друзей. Не потому ль нам кажется извечно, Что подлых и завистливых людей Намного больше на планете сей, Чем прямодушных, честных и сердечных.

***

Что счастье дано тебе не навек, Не надо сетовать, человек. Когда бы нам счастье навек давалось, Оно бы буднями называлось.

***

Когда на лице твоем холод и скука, Когда ты живешь в раздраженье и споре, Ты даже не знаешь, какая ты мука, И даже не знаешь, какое ты горе.

Когда ж ты добрее, чем синь в поднебесье, А в сердце и свет, и любовь, и участье, Ты даже не знаешь, какая ты песня, И даже не знаешь, какое ты счастье!

***

Сутки. Это мало или много? Как кому! Для творческих людей, Полных дел и всяческих идей, Сутки — это краткая дорога.

У лентяев — всё наоборот: Сутки — бесконечность расстояний. Для лентяев сутки — это год, Сто пустот, желаний и зеваний.

Жить ли век, воюя и любя, Иль от праздной пошлости томиться, Всё это зависит от тебя, А точнее, от жизненных позиций!

***

— Ты меня не любишь! — молвила жена. Муж в ответ присвистнул: — Вот тебе и на!!! Если твой характер столько лет терплю… Можешь быть спокойна, дьявольски люблю!!!

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже

Обратите внимание, что контакты еще не утоплены в жилы кабеля

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S

Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя

Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь. Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Процесс обжимания витой пары

Ну что, пора узнать как правильно можно обжать витую пару. Приступаем к этому этапу прямо сейчас. Делаем замер кабеля, отрезаем с запасом 0.5 метра. Чтобы не повредить внутренние жилы делайте следующим образом: выполните небольшой надрез на защитной оболочке, а потом просто в этом месте сгибайте. На месте надреза оболочка лопнет, провода откусите кусачками.

  1. Замеряем от края 20 мм и удаляем изоляцию провода.
  2. Все жилы раскручиваем, рассортировываем по схеме (с которой вы определились).
  3. Зажимаем плотно пальцами все жилы, выложенные по цветам схемы и кусачками ровно откусываем.
  4. Берем штекер RG 45, переворачиваем его, чтобы защелка смотрела вниз и не спеша засовываем все провода в коннектор. Они должны равномерно войти в желобки. Не получается с первого раза? Не беда, пробуем ещё раз.
  5. Без фанатизма, продвигаем провода равномерно до конца, пока не почувствуете, что они уперлись. Посмотрите визуально все ли жилы дошли до конца. Защитная оболочка должна также войти в штекер, при обжиме её должно зажать.
  6. Придерживая коннектор с вставленной витой парой, не спеша вставляем в клещи для зажима (кримпер). Сжимаем рукой. Все готово, у вас все замечательно получилось.

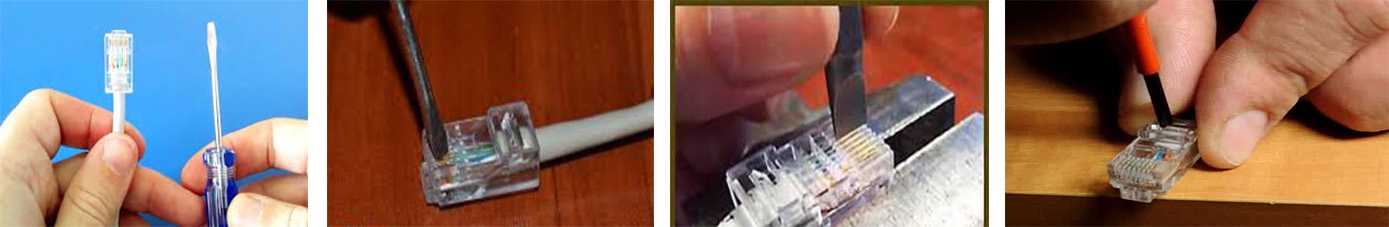

Выполняем обжимку без инструментов

Процесс отличаться будет, отсутствием специального инструмента, для обжима. Вам не придется делать ненужные затраты, покупать клещи, ради того чтобы пару раз обжать кабель с rj 45. Заключается метод в том, что функцию кримпера у нас выполнит отвертка или обычный нож. После того как все жилы будут вставлены, берем отвертку и прикладываем его к металлическим контактам на коннекторе, слегка придавливаем. Так нужно будет сделать с каждым контактом.

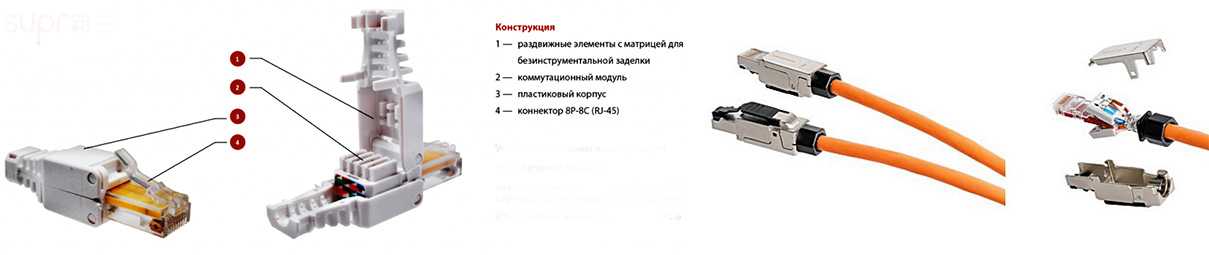

Обжимаем безынструментальный коннектор

Существуют коннекторы для которых клещи не нужны. Здесь необходимо просто пальцами хорошо нажать и все. Правда, цена на такой штекер совсем не маленькая. Поэтому стоим задуматься, стоит ли оно того. Принцип обжатия прост, каждую жилу заводим сверху в пазы, после того как все провода уложите, закройте плотно обе половинки корпуса. Производит такие коннекторы фирма «Nikomax», а в России «СУПР».

Порядок работ с кримпером

Кримпером обжать интернет кабель намного легче. В этом случае основная проблема не перепутать порядок подключения пар проводов. Цветовых схем подключения существует очень много, потому перечисление и разбор каждой займет очень много времени, представлю основной стандарт “T568A” (порядка 80% подключений будет производиться по этому стандарту).

  1. Вставляем расправленный и зачищенный провод в коннектор.
  2. “Вилку” вводим в подходящий разъем “Обжимника”.
  3. Придавить нажимной механизм до характерного звука и обжать провод (ножи коннектора правильно обжимают 8 жил витых проводов).
  4. Достать из “Клещей” готовый к эксплуатации кабель.

Доброе время суток, дорогие посетители! Я тут вспомнил, что я еще не писал о том, как обжать сетевой кабель и чем его можно обжать. Что такое сетевой кабель, думаю вы знаете. Это кабель, по которому вы скорее всего получаете интернет, соединяете компьютер с роутером или же два компьютера напрямую, просто подключив сетевой кабель к сетевым картам двух компьютеров.

И вы наверное знаете, что сетевой кабель продается без коннекторов. Коннекторы, это такая штука на конце сетевого кабеля, которая подключается в сетевую карту, роутер и т. д. Почему так? А представляете, какие дыры нужно бы было сверлить, что бы пропихнуть коннектор :). А так, прокладывается сетевой кабель и после этого на нем обжимаются коннекторы RJ-45, все очень удобно и продумано. Ну вот мы и подошли к тому, что сетевой кабель нужно обжимать, это значит, что нужно одеть на кабель коннектор и зафиксировать его.

У меня как раз есть сетевой кабель, несколько коннекторов RJ-45, специальный инструмент и телефон, на который я буду все это фотографировать, для того, что бы моя инструкция была понятной, и вы быстро научились обжимать витую пару.

Какие потребуются инструменты

  1. Кримпер (“обжимник”/”витопарные клещи”). Инструмент для крепления коннекторов на сам кабель. Один из главных инструментов для обжатия кабеля интернета. Без него не обойдется ни один набор инструментов для работы с витой парой.
  2. Стриппер (“кусачки”/”витопарный нож”). Инструмент для снятия изоляции, используется в комплекте с “обжимником” (первым делом изоляция снимается “ножом”, после этого кримпером ставится коннектор). Зачастую “ножом” оборудован сам “обжимник”, но это не всегда качественный инструмент и отдельные “кусачки” обычно на порядок качественнее.
  3. Инструмент для кроссировки (“кросс”). Не используется напрямую при обжиме, этот инструмент пригодится для монтирования соединений в распределительных щитах и подключении витой пары в сетевые розетки.
  4. Тестер кабеля (“Тестер”). Диагностический инструмент, служит для проверки целостности и пропускной способности, проверки последовательности обжимки проводов.
  5. Коннекторы кабельные (“Вилка”/“RJ” называется так из-за маркировки Rj 12, Rj 11,Rj 45 … ). Штекер, который устанавливается на зачищенный провод и втыкается в разъем сетевой карты компьютера/свич/хаб/роутер/маршрутизатор.

Выбор провода и стандарты

В прошлом разделе упомянул про категории витой пары, здесь рассмотрим этот момент чуть подробнее. Ведь от категории тоже зависит и анатомия, и скорость передачи на шнуре.

Я вам порекомендовал брать категорию 5, но подойдет и 6я (CAT5, CAT6). Все варианты показаны в следующей таблице:

Важно здесь будет подобрать кабель для нужной скорости. А это еще и зависит от количества проводов внутри

Обычно бывает так:

  • 2 пары (4 провода) – до 100 Мбит/с
  • 4 пары (8 проводов) – от 100 Мбит/с

Обычно технология провайдера ограничивает вас скоростью в 100 Мбит/с для интернета. Но уже скоро этот порог будет пройден. Я к чему – обычно на интернетном кабеле будет именно 2 пары, а вот на домашних (от маршрутизатора до компьютера) уже 4 пары.


4 пары, или 8 проводов

Правила пользования инструментом

Рассмотрим инструкцию по эксплуатации на примере китайского полуавтоматического стриппера, служащего верой и правдой уже не один год. Эта модель абсолютно не прихотлива и проста в обслуживании.

Режущим элементом является пара пластин с размерной высечкой под разные диаметры жилы

Придерживая провод сводим клещи, сжимая рукоятки. Ножи сходятся прорезая изоляцию, а упорные губки обжимают и оттягивают провод назад. В результате изоляция снимается с провода.

Важный момент при использовании стриппера — это правильно подобрать размер высечки в ножах, если ошибиться с диаметром, мягкий проводник будет поврежден и даже может обломаться на месте зачистки. Также не стоит захватывать большую длину изоляции проводника, лучше разделить на несколько операций по меньше.

Как подключить

Чтобы правильно обжимать кабель, необходимо знать, как грамотно подключить витую пару к коннектору:

  1. Зачистить участок провода нужной длины. Достаточно приложить к его концу пластиковый коннектор для интернет-кабеля. В месте фиксации внешняя изоляция должна быть, чтобы максимально снизить риск обрыва и прочих неисправностей.
  2. Расплести проводники, расположить жилы параллельно и обрезать их, длина должна быть одинаковой.
  3. Вставить провода в пазы, согласно цветовой схеме.
  4. Поместить коннектор в соответствующий паз инструмента.
  5. Сдавить рукоятку клещей до полной фиксации жил с контактами.

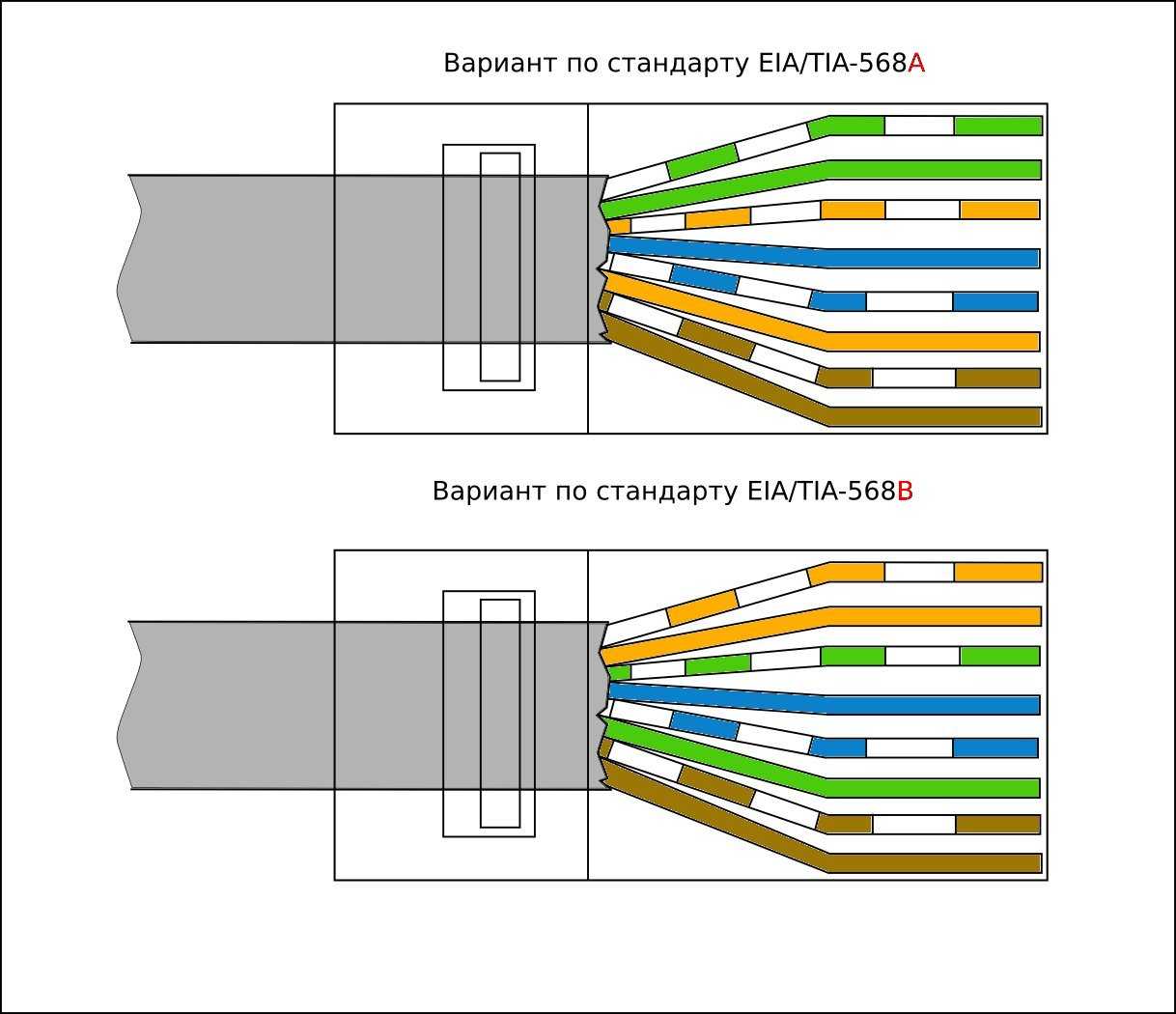

Цветовая схема расположения проводников

Частая ошибка – неправильное расположение жил. Лучше несколько раз себя перепроверить – после фиксации исправить положение не получится и придется начинать все заново, так как коннекторы одноразовые. Также нередко игнорируется необходимость попадания внешней оплетки в корпус, из-за чего соединение получается недолговечным. Лучше лишний раз приложить коннектор к концу кабеля и убедиться в том, что оставшейся изоляции хватит.

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка. Универсальные обжимной инструмент для коннекторов RJ-45 и RJ-11

При выборе кримпера следует обращать внимание на следующие моменты:

  1. Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
  2. Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
  3. Эргономичность, инструмент должен быть удобен.

Стриппер — универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Универсальный нож для разделки витой пары

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов

Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного)

Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д. Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

  • К основному и удаленному модулю подключается тестируемый кабель.
  • Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
  • Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
PR-HOST
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
