Схема обжима витой пары, приведены все способы обжатия rg-45

Как проверить патч-корд

Итак, вы упаковали свой первый соединительный кабель, и теперь вам нужно его проверить. В общем, для этих целей есть специальный прибор – тестер LAN. Он состоит из передатчика и приемника.

Вкручиваем одну сторону кабеля в передатчик, а другую в приемник и смотрим. Тестер проверяет каждую жилу по очереди. Если все в норме, загорится индикатор напротив его номера. Если где-то вдоль жилы есть обрыв, индикатор не горит.

Все это хорошо, но на самом деле тестер ЛВС покупают редко, особенно когда возникает необходимость обжимать интернет-кабель раз в несколько лет. В этом случае есть более простой способ. Для этого нам понадобится свитч (свич) или роутер. Отсоединяем от него все провода, после чего включаем проверенный патч-кабель в любой порт LAN. Похоже на то:

Если индикаторы LAN горят, коммутационный кабель исправен. Если нет, то он где-то поврежден

Внимание! Этот тест нельзя выполнить, если коммутатор или маршрутизатор подключен к локальной сети или сети провайдера через порт WAN, поскольку он фактически создает петлю, которая может привести к проблемам в сети. Но если к устройству подключить только один патч-кабель, повреждений от этого не будет

Эта запись была опубликована 29 февраля 2020 года пользователем XasaH в заголовке Общие вопросы и помечена как rj45, twisted pair, crimp, pinout.

Как обжать витую пару (распиновка интернет-кабеля)

Для обжима витой пары используются:

коннекторы — прозрачные пластиковые переходники RJ45, которые позволяют вставить кабель в компьютер;
обжимные клещи, которые ещё называют кримпером — инструмент с лезвиями для зачистки изоляции и гнёздами для обеспечения хорошего контакта с проводником.

Цветовые схемы распиновки

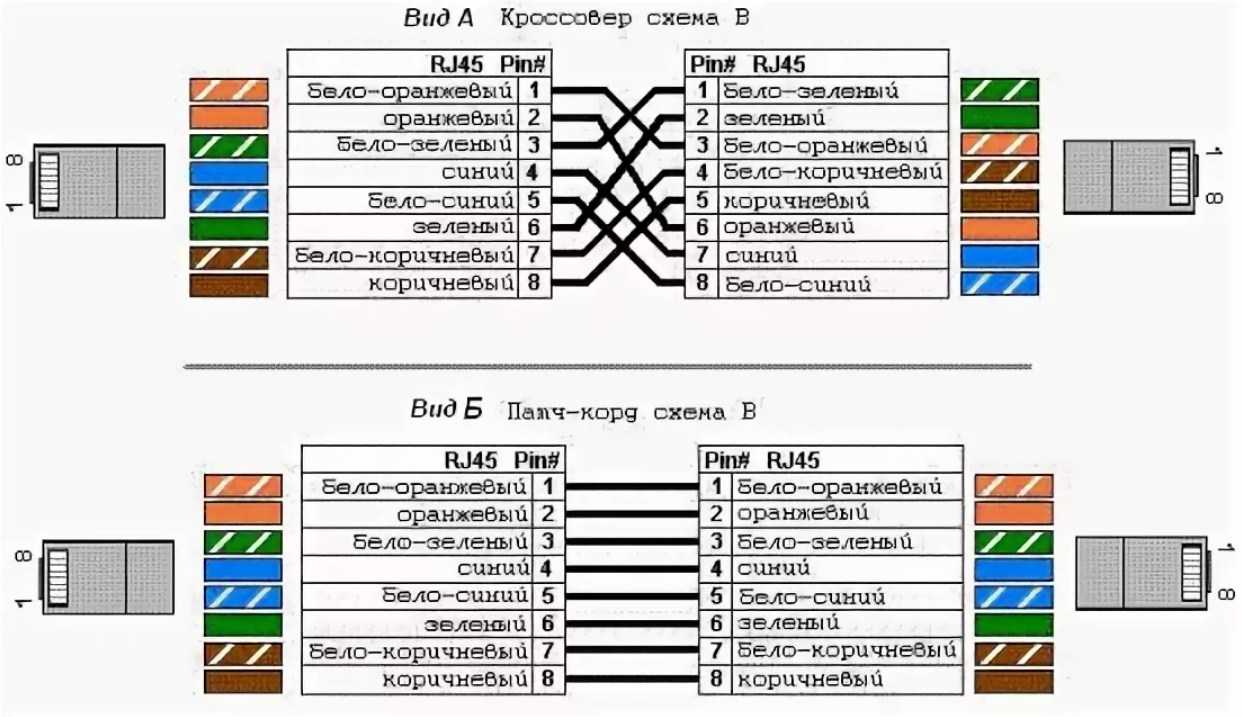

Существует две основные схемы, по которым можно обжать витую пару: прямая и перекрёстная.

Они отличаются между собой по способу расположения жил кабеля (цветовая схема распиновки). В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:

бело-оранжевый;
оранжевый;
бело-зелёный;
синий;
бело-синий;
зелёный;
бело-коричневый;
коричневый.

Такой способ применяется чаще всего, например, когда нужно обжать кабель для соединения разных по назначению устройств (компьютера, ноутбука, телевизора и т. д.) с роутером или модемом.

При необходимости перекрёстной распиновки жилы кабеля в первом коннекторе имеют такую же последовательность, как и в предыдущем случае, а на втором располагаются по такой цветовой схеме:

бело-зелёный;
зелёный;
бело-оранжевый;
синий;
бело-синий;
оранжевый;
бело-коричневый;
коричневый.

Перекрёстный обжим используется при соединении одинаковых по назначению устройств, например, двух компьютеров или роутеров. Но сегодня он почти не применяется, так как современные сетевые карты и маршрутизаторы умеют автоматически определять схему обжима кабеля и подстраиваться под неё.

Инструкция по обжиму кримпером

Обжать витую пару совсем несложно:

Подготовьте кабель, коннектор RJ45 и обжимной инструмент.
Освободите кабель от наружной обмотки приблизительно на 2–3 сантиметра от края. Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.
Раскрутите и выровняйте парные проводки витой пары. Расположите их в правильной последовательности в соответствии с выбранной схемой обжима. Приложите кабель к коннектору и отрежьте лишнее. Открытые провода нужно оставить на такую длину, чтобы в нижнюю часть разъёма зашёл кабель в оболочке.
Обрежьте излишне длинные проводки с помощью кримпера.
Вставьте все жилы кабеля в коннектор до самого конца.
Обожмите витую пару с помощью кримпера. Для этого вставьте разъём в его гнездо до щелчка и несколько раз сожмите ручки инструмента.

Я не раз самостоятельно обжимала витую пару дома и на работе. Сделать это с помощью специального инструмента очень легко, главное — правильно расположить проводки по цвету. А вот обрезать наружную оболочку кабеля кримпером нужно аккуратно. Мой опыт показывает, что если приложить лишние усилия, то перерезается не только внешняя изоляция, но и внутренние жилы.

После обжатия витой пары наружная обмотка должна частично входить в коннектор. Если жилы кабеля выглядывают из разъёма, то обжим нужно провести заново.

Наружная оболочка кабеля должна частично заходить в разъём

Инструкция по обжиму отвёрткой

Обжать кабель можно не только с помощью специального инструмента, но и обычной отвёрткой. Этот способ более трудоёмок, а вероятность некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет кримпера. Для выполнения работы понадобятся:

витая пара;
коннектор RJ45;
нож для зачистки обмотки;
кусачки, чтобы подровнять провода;
плоская отвёртка.

Обжимать кабель нужно следующим образом:

Подготовьте витую пару таким же образом, как и при обжиме клещами.
Вставьте проводники в разъём.
Отвёрткой поочерёдно вдавите каждый нож коннектора, чтобы он прорезал обмотку жил кабеля и соприкоснулся с медным проводником.
Проверьте результат.

Видео: как обжать витую пару отвёрткой — наглядная инструкция

Обжим четырёхжильной витой пары

Помимо восьмижильной витой пары есть и четырёхжильная. Она используется реже, потому что обеспечивает скорость передачи данных не более 100 Мбит/с (на стандартном кабеле скорость может достигать 1000 Мбит/с). Но такой кабель дешевле, поэтому он активно используется в небольших сетях с малыми и средними объёмами информации.

Процесс обжима четырёхжильной витой пары такой же, как и восьмижильной: используются такие же коннекторы и обжимные клещи. Но при этом в разъёме задействуется только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.

Цветовые обозначения проводников в четырёхжильной витой паре могут быть разными, но чаще всего встречаются два варианта:

Бело-оранжевый, оранжевый, бело-синий, синий.
Бело-оранжевый, оранжевый, бело-зелёный, зелёный.

В первый и второй контакты всегда вставляются бело-оранжевая и оранжевая жилы соответственно. А в третьем и шестом будут либо синие, либо зелёные провода.

Что собой представляет витая пара

Витая пара на 8 жил

Витая пара – это 4-х или 8-жильный кабель, жилы которого сплетены между собой попарно. Каждая пара проводов обладает схожими цветами, к примеру: жёлтый и жёлто-белый, красный и красно-белый и т.д. Для каждого кабеля используются специальные разъёмы – коннекторы, на 4 или 8 контактов соответственно.

Различают несколько типов витых пар:

UTP – витые пары лишены экранирования, внешнего экрана также нет. Наиболее распространённый тип кабелей для домашних интернет-сетей, когда отсутствуют большие расстояния и наводки.
FTP – лишены экранирования, внешний экран присутствует (фольга). Применяются такие провода в офисных помещениях, где встречаются наводки и без потери скорости данные передаются на расстояние до 100 м.
STP – на каждой паре имеется защитный экран проволочного типа, внешний экран также есть. Применяются такие кабели в офисах средних размеров и в помещениях с присутствием наводок. Качественный сигнал передаётся на расстояние до 100 м.
SF/UTP – сами пары лишены экранов, внешний экран двойной: оплётка из меди и плёнка из фольги. Используются на промышленных предприятиях для защиты от наводок и сбережения качественного сигнала при передаче на длительные расстояния.
S/FTP – все пары имеют экран из фольги, внешнее экранирование представлено оплёткой из меди. Используются в зданиях с наличием больших наводок и в местах, где нужно сберечь скорость обмена данными на длительные дистанции.

Виды витой пары

Нужно также обращать внимание на цвет кабельной изоляции. Самый распространённый – серый – стандартная изоляция

Оранжевый и красный цвет говорят о том, что кабельная изоляция произведена из негорючих материалов.

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже

Обратите внимание, что контакты еще не утоплены в жилы кабеля

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S

Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь

Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.

Подключение периферийного устройства

Продвинутым пользователям ПК необходимо знать, как правильно настроить контакты разъема РЖ-45 для USB. Такая сетевая структура особенно важна в тех областях, где необходимо подключить дорогостоящие серверные системы, а также офисное оборудование и кассовые аппараты. Для таких манипуляций лучше подготовить обычный паяльник, но если его нет в наличии, можно сделать скрутки.

Когда кабель полностью обжат, мастер должен зачистить обрезанный конец минимум на 5 см, после чего каждый USB-разъем аккуратно разбирается, чтобы получить свободный доступ к разъемам. Стоит отметить, что черный и красный провода нужно зачистить на медной основе и только потом скручивать вместе. Если витая пара RJ-45 и USB готовы, необходимо последовательно выполнить следующие действия:

Припаиваем бело-зеленый провод от третьего разъема к красно-черной скрутке.
Зеленый провод от USB-устройства аккуратно подключается к синему проводу от четвертого разъема.
Осталось только скрутить бело-синюю жилу с пятого разъема с белым кабелем.

Сами мастера утверждают, что использовать витую пару с разъемом RJ-45 не составит труда даже новичку. Не волнуйтесь, что складывание может быть не таким хорошим, как в магазине. Канал связи не будет потерян и короткого замыкания не произойдет. Используя непрофессиональные инструменты, вы можете создать только небольшой шум на линии, который не будет слышен на кабеле длиной до 5 метров. Если мастер не уверен в качестве своей работы, то лучше все переделать, чтобы сеть не вышла из строя в самый ответственный момент.

Разновидности кабелей для интернет-подключения

В зависимости от типа провайдера кабель можно к абоненту провести несколькими способами. Если подключение происходит по стандарту Wi-MAX, LTE или 3G, кабеля может и вовсе не быть.

Телефонный кабель

Используется при подключении к интернету по технологии aDSL. Провод используется двух- и четырёхжильный, при использовании четырёх жил можно увеличить длину кабельной трассы и снизить помехи. В некоторых случаях по этой же линии подключают и проводной телефон. Для подключения используется специальный кабельный модем или модем-роутер.

Коаксиальный кабель

Провайдеры используют такой тип кабеля, чтобы подключить абонентов сети кабельного телевидения. Благодаря широкой полосе пропускания коаксиальный кабель передаёт как данные, так и аналоговый телесигнал без взаимных помех. Как и в случае с телефонной линией, для подключения используется специальный модем.

Оптоволокно (fiber optic)

Оптоволоконный кабель используется, чтобы подключить либо многоэтажные дома, с установкой в подъездах абонентских маршрутизаторов, либо дома в частном секторе, так как этот тип кабеля передаёт сигнал на огромные расстояния без снижения уровня сигнала и помех. Конвертер, или преобразователь интерфейсов, позволяет подключить к такому кабелю роутер-маршрутизатор с помощью патч-корда из обычной витой пары (UTP).

Витая пара (UTP)

Это самый распространённый и недорогой тип подключения. Такими кабелями подводят интернет в квартиру или дом, а также подключают клиентские устройства (компьютеры, ТВ-приставки, принтеры) к маршрутизатору. Кабели бывают четырёх- и восьмижильные. Четыре жилы передают данные со скоростью до 100 Мбит/с, а восьмижильный вариант позволяет поднять скорость в десять раз.

Без дополнительного усиливающего оборудования протяжённость кабельных трасс будет небольшой (до 100 метров). Тем не менее подключение витой парой — популярный тип соединения благодаря дешевизне провода и соединителей, а также возможности разделки кабеля копеечным инструментом или без него. Какой бы провод ни заходил в дом, всё равно после преобразователя интерфейсов или кабельного модема будет идти старая добрая витая пара.

Порядок обжима витой пары

Обжатие витой пары 8 проводов можно выполнить по двум стандартам: 568A и 568B. Они бывают двух видов – прямое либо же кроссовое (перекрёстное) подключение. Кроме того существует распиновка упрощённого типа, обжим 4 проводников, а не 8. Тем не менее такая вариация не поддерживает высокой скорости трафика – не более 100 Мбит/с. Каждый вариант предполагает собственную схему обжима.

Прямой 8-проводниковый кабель

Прямой обжим витой пары

Обжим всех 8 проводников прямым способом необходим для обеспечения высокоскоростного доступа к сети интернет. Такая опрессовка позволит передавать данные на скорости до 1000 Мбит в секунду.

Цветовой строй витых пар:

оранжевый с белым,
оранжевый,
зелёный с белым,
синий,
синий с белым,
зелёный,
коричневый с белым,
коричневый.

Данный способ обжима наиболее актуален при подключении роутера к ПК. Кроссовая вариация предполагает немного иное распределение проводников.

8-проводниковый кроссовер

Прямой кроссовый обжим

Данный тип обжима применяется нечасто, так как предназначен для соединения двух коммутирующих устройств или двух ПК между собой.

Порядок проводников по цвету следующий:

зелёный с белым
зелёный
оранжевый с белым
синий
синий с белым
оранжевый
коричневый с белым
коричневый.

Прямой 4-проводниковый кабель

Обжим 4-х жильного кабеля

Данный вариант обжима применяется для подсоединения ПК к устройствам коммутационного типа, например, к модемам.

Обжим проводов rj45, схема по расцветкам:

оранжевый с белым,
оранжевый,
зелёный с белым,
зелёный.

Такая конфигурация более проста и предполагает передачу данных на небольших скоростях – до 100 Мбит в секунду. При обрыве кабеля можно его просто перекинуть на 4 свободных контакта на коннекторе.

4-проводниковый кроссовер

Обжим таким способом задействует четыре жилы кабеля, то есть 2 пары. При этом для скрутки можно использовать проводники любой расцветки. Традиционно соединяют проводники зелёного и оранжевого окраса.

Кроссовер такого типа применяется крайне редко, исключительно в домашних сетях, к примеру, чтобы подключить старый ПК к другому устаревшему компьютеру. Выбор окраски проводников на скорость передачи информации не влияет.

Процесс обжима

В основном используется профессиональный инструмент, о котором говорилось ранее — кримпер. Они снабжены гнёздами для нескольких типов розеток (кроме RJ-45 могут быть и RJ-11 или 12), используемые в телефонных сетях. Они снабжены канавками с лезвиями для нескольких вариаций толщины кабеля, чтобы можно было с лёгкостью снимать изоляцию и плёнку или фольгу под ней, не повредив при этом защитное покрытие жил. А ещё с их помощью можно ровнять провода перед вставкой в коннектор, так как они должны быть максимально одинаковой длины. Для этого есть специальное широкое лезвие.

После снятия изоляции, расположения жил в правильном порядке и подравнивания длины следует вставить их в коннектор и проверить, насколько плотно они прилегают к его передней стенке. Не стоит зачищать слишком много изоляции, так как в идеале она должна немного проникать внутрь, под зубчатый выступ внутри коннектора. Это позволит кабелю оставаться внутри даже при физических воздействиях, например, при задевании его ногой по случайности.

После обжатия с двух сторон проводится проверка тестером. Его световая индикация показывает жилы с недостаточным или отсутствующим контактом, попадание двух жил в одну канавку, перекос лезвий в результате использования некачественной обжимки и другие проблемы. Если обжим правильный, но индикация неточная или отсутствует, то необходимо отыскать возможные перегибы, надломы изоляции и узлы. Это очень частое явление, особенно при использовании очень длинных кабелей в прокладке крупных сетей.

Если вы используете качественные инструменты, кабели высокого класса, помните все необходимые стандарты и раскладки жил. Такая задача как обжимка кабеля не будет для вас сложной. Ведь главное в этом деле — опыт и знания.

Необходимые инструменты

Витую пару можно обжать и без специального оборудования, например, при помощи плоской отвёртки. Но такой процесс может занять очень много времени, так как при этом каждое лезвие внутри коннектора RJ-45 придётся вдавливать в провода по отдельности. Контроль за качеством разреза практически отсутствует, а потому нередки случаи, когда после обжатия подключение к сети так и не появляется. Поэтому лучше использовать специальный инструмент, который не только сэкономит уйму времени, но и застрахует вас от возможных ошибок.

Что нужно для обжатия?

Сам кабель необходимой длины. У него должны отсутствовать видимые повреждения изоляции и места, где он переламывается.
Коннектор RJ45. Он состоит из восьми ножей, обеспечивающих разрезание жил и контакт с ними и специальный фиксатор, позволяющий кабелю не выпадать из сетевого порта.
Специальные клещи. Их ещё называют «кримпер» или «обжимка кабеля». Они пригодятся как для непосредственного обжима, так и для зачистки и ровной обрезки витой пары.

Длина кабеля должна быть чуть большей, чем требуется, чтобы избежать натяжения и застраховаться от случаев, когда после одного или нескольких обжатий его становится мало. Коннекторов тоже должно быть больше, ведь даже человек с опытом не застрахован от случаев, когда обжимается витая пара не с первого раза и при отсутствии запаса сделать ничего нельзя.

Для проверки качества обжатия витой пары можно использовать специальный тестер кабелей. Он, как правило, имеет различные интерфейсы и пригоден для проверки не только сетевых, но и USB-проводов разных типов. При проверке витой пары коннекторы подсоединяются к портам на тестере и проверяется правильность распиновки. Если лампочки зажглись в правильном порядке и без пропусков, значит, контакт надёжный и обжим кабеля произведён правильно.

Что собой представляет обжим витой пары

Витой парой называют кабель с четырьмя или восемью жилами. Они скручены между собой попарно. Каждые две жилы имеют схожие цвета (синий и сине-белый, коричневый и коричнево-белый и т.п.). Для каждого из них применяется коннектор на 4 или 8 контактов, соответственно.

Соединение жил кабеля с наконечником и называют обжимкой.

Такое название появилось потому, что контакты разъёма-коннектора, после размещения в нём жил кабеля, вдавливаются внутрь, прокалывая их изоляцию, тем самым фиксируя провод и создавая плотное, качественное соединение. На сегодняшний день самыми распространёнными разъёмами являются rj45.

Витой парой называют кабель определенного стандарта, для создания того или иного типа компьютерной сети. Он бывает экранированным (тип STP) и не экранированным (тип UTP). В зависимости от оборудования, подключаемого в сеть, и предполагаемой скорости передачи данных, используется кабель различного стандарта с 2 или 4 парами проводов.

Пропускная способность «витой пары» зависит от количества и сечения жил, а также материала, из которого они изготовлены. Проводник с четырьмя парами, в основном, используется для создания более современных сетей, со скоростью передачи данных до 1 Гбит/с.

Что понадобится для обжимки

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка

При выборе кримпера следует обращать внимание на следующие моменты: — Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя

С другой стороны, тяжелый инструмент будет вызывать быструю усталость. — Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме. — Эргономичность, инструмент должен быть удобен.
Стриппер – универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов. Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного).
Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д.

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:
К основному и удаленному модулю подключается тестируемый кабель.
Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер. В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки.

Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.
