Сетевая модель osi

2.2. Стек TCP/IP.

Так как стек TCPIPбыл разработан
до появления модели взаимодействия открытых систем ISOOSI, то, хотя он также имеет многоуровневую
структуру, соответствие уровней стека TCPIPуровням
модели OSIдостаточно условно.

ISO/OSI	TCP/IP
7 Прикладной	HTTP, FTP, Telnet,SMTP, DNS (RIP, работающий поверх UDP, и BGP, работающий поверх TCP, являются частью сетевого уровня), LDAP	Прикладной
6 Представительный
5 Сеансовый
4 Транспортный	TCP, UDP, RTP, SCTP, DCCP (протоколы маршрутизации, подобные OSPF, что работают поверх IP, являются частью сетевого уровня)	Транспортный
3 Сетевой	IP (вспомогательные протоколы, вроде ICMP и IGMP работают поверх IP, но являются частью сетевого уровня; ARP не работает поверх IP)	Сетевой
2 Канальный	Ethernet, Token ring, и подобные	Физический
1 Физический

Четвёртый уровень стека TCPIPсоответствует
физическому и канальному уровням модели OSI. Этот уровень в протоколах TCPIPне регламентируется, но поддерживает
все популярные стандарты физического и канального уровня: для локальных каналов
это Ethernet, TokenRing, FDDI, для глобальных каналов — собственные протоколы работы на аналоговых коммутируемых
и выделенных линиях, которые устанавливают соединения типа «точка — точка»
через последовательные каналы глобальных сетей, и протоколы территориальных сетей
X.25 и ISDN. Разработана также специальная спецификация, определяющая использование технологии
ATMв качестве транспорта канального уровня.

Третий уровень занимается передачей дейтаграмм с использованием
различных локальных сетей, территориальных сетей X.25, линий специальной связи и т. п. Этот уровень соответствует сетевому
уровню эталонной модели. В качестве основного протокола сетевого уровня (в
терминах модели OSI) в стеке используется протокол IP.

Этот протокол обеспечивает сервис сетевого уровня без
установления соединения для сквозной передачи между уровнями. Его главной
обязанностью является обеспечение маршрутизации пакетов через соединённые сети.
Протокол IP является дейтаграммным протоколом.

Протокол ICMP работает поверх IP, но является частью
сетевого уровня, он предназначен для обмена информацией об ошибках между
маршрутизатором и шлюзом, системой-источником и системой-приемником, то есть
для организации обратной связи.

К уровню межсетевого взаимодействия относятся также и все
протоколы, связанные с составлением и модификацией таблиц маршрутизации, такие
как протоколы сбора маршрутной информации RIP и OSPF.

Следующий уровень (второй) называется основным. На этом уровне
функционируют протокол управления передачей TCP и протокол дейтаграмм
пользователя UDP. Также этот уровень называют транспортным.

Первоочерёдной задачей этого уровня является надёжная
передача целого сообщения от одной конечной системы (например, хоста) к другой.
Кроме того, именно на этом уровне принимается решение о том, каким образом
передать сообщение

Протокол TCP
разработан специально для функционирования в разнообразных сетевых топологиях и
обеспечения сервиса с установлением соединений с гарантированной и
последовательной доставкой. Соединения на основе протокола TCP позволяют осуществлять одновременную передачу данных в обоих направлениях,
формируя полнодуплексный поток

Протокол UDP
предоставляет сервис быстрой доставки без установления соединения. Т.е нет ни
сервисов подтверждения доставки, ни упорядочивания, ни управления потоками.
Из-за этого протокол становится гораздо проще для работы хоста и потребляет
меньше сетевых ресурсов.

Верхний уровень (уровень 1) называется прикладным. К
прикладным относятся такие широко используемые протоколы, как протокол
копирования файлов FTP, протокол эмуляции терминала telnet, почтовый протокол
SMTP, используемый в электронной почте сети Internet, гипертекстовые сервисы
доступа к удаленной информации, и многие другие.

В частности на этом уровне функционирует служба DNS, которая позволяет преобразовывать хостам Интернет имена в IP-адреса.

Протокол передачи фалов (FTP) позволяет осуществлять доступ к удалённым хранилищам файлов,
просматривать удалённые каталоги и манипулировать файлами с удалённых хостов.

SMTP определяет протокол обмена
почтовыми сообщениями между, а HTTP
является сетевым протоколом прикладного уровня для передачи файлов. Однако
основное его назначение — передача веб-страниц (текстовых файлов с разметкой
HTML).

ПротоколTCPIP, разработанный как промежуточное
решение, де-факто стал стандартом сети Интернет.

Уровни OSI

Для наглядности процесс работы сети принято разделять на 7 уровней, на каждом из которых работает своя группа протоколов.

Для выполнения разных задач имеется несколько протоколов, которые занимаются обслуживанием систем, например, стек TCP/IP. Давайте здесь внимательно посмотрим на то, каким образом информация с одного компьютера отправляется по локальной сети на другой комп.

Задачи компьютера ОТПРАВИТЕЛЯ:

• Взять данные из приложения
• Разбить их на мелкие пакеты, если большой объем
• Подготовить к передаче, то есть указать маршрут следования, зашифровать и перекодировать в сетевой формат.

Задачи компьютера ПОЛУЧАТЕЛЯ:

• Принять пакеты данных
• Удалить из него служебную информацию
• Скопировать данные в буфер
• После полного приема всех пакетов сформаровать из них исходный блок данных
• Отдать его приложению

Для того, чтобы верно произвести все эти операции и нужен единый свод правил, то есть эталонная модель OSI.

Вернемся у к уровням OSI. Их принято отсчитывать в обратном порядке и в верхней части таблицы располагаются сетевые приложения, а в нижней — физическая среда передачи информации. По мере того, как данные от компьютера спускаются вниз непосредственно к сетевому кабелю, протоколы, работающие на разных уровнях, постепенно их преобразовывают, подготавливая к физической передаче.

Разберем их подробнее.

6. Уровень представления (Presentation Layer)

Переводит эти данные на единый универсальный язык. Дело в том, что каждый компьютерный процессор имеет собственный формат обработки данных, но в сеть они должны попасть в 1 универсальном формате — именно этим и занимается уровень представления.

Ваше мнение — WiFi вреден?
Да 22.85%

Нет 77.15%

Проголосовало: 39408

5. Сеансовый уровень (Session Layer)

У него много задач.

1. Установить сеанс связи с получателем. ПО предупреждает компьютер-получатель о том, что сейчас ему будут отправлены данные.
2. Здесь же происходит распознавание имен и защита:
   • идентификация — распознавание имен
   • аутентификация — проверка по паролю
   • регистрация — присвоение полномочий
3. Реализация того, какая из сторон осуществляет передачу информации и как долго это будет происходить.
4. Расстановка контрольных точек в общем потоке данных для того, чтобы в случае потери какой-то части легко было установить, какая именно часть потеряна и следует отправить повторно.
5. Сегментация — разбивка большого блока на маленькие пакеты.

4. Транспортный уровень (Transport Layer)

Обеспечивает приложениям необходимую степень защиты при доставке сообщений. Имеется две группы протоколов:

• Протоколы, которые ориентированы на соединение — они отслеживают доставку данных и при необходимости запрашивают повторную отправку при неудаче. Это TCP — протокол контроля передачи информации.
• Не ориентированные на соединение (UDP) — они просто отправляют блоки и дальше не следят за их доставкой.

3. Сетевой уровень (Network Layer)

Обеспечивает сквозную передачу пакета, рассчитывая его маршрут. На этом уровне в пакетах ко всей предыдущей динформации, сформированной другими уровнями, добавляются IP адреса отправителя и получателя. Именно с этого момент пакет данных называется собственно ПАКЕТОМ, у которого есть IP адреса (IP протокол — это протокол межсетевого взаимодействия).

2. Канальный уровень (Data Link Layer)

Здесь происходит передача пакета в пределах одного кабеля, то есть одной локальной сети. Он работает только до пограничного маршрутизатора одной локальной сети. К полученному пакету канальный уровень добавляет свой заголовок — MAC адреса отправителя и получателя и в таком виде блок данных уже называется КАДРОМ.

При передачи за пределы одной локальной сети пакету присваивается MAC не хоста (компьютера), а маршрутизатора другой сети. Отсюда как раз появляется вопрос серых и белых IP, о которых шла речб в статье, на которую была выше дана ссылка. Серый — это адрес внутри одной локальной сети, который не используетс яза ее пределами. Белый — уникальный адрес во всем глобальном интернете.

При поступлении пакета на пограничный роутер IP пакета подменяется на IP этого роутера и вся локальная сеть выходит в глобальную, то есть интернет, под одним единственным IP адресом. Если адрес белый, то часть данных с IP адресом не изменяется.

1. Физический уровень (Transport layer)

Отвечает за преобразование двоичной информации в физический сигнал, который отправляется в физический канал передачи данных. Если это кабель, то сигнал электрический, если оптоволоконная сеть, то в оптический сигнал. Осуществляется это преобразование при помощи сетевого адаптера.

Модель TCP/IP

Модель TCP/IP также является многоуровневой сетевой моделью, но это четырехуровневая модель. Модель TCP/IP описывает процесс передачи цифровых данных. Он широко известен как TCP/IP, поскольку основными протоколами являются TCP и IP, но в этой модели используются не только эти два протокола. Если вы знакомы с моделью OSI, то вам будет проще понять построение модели TCP/IP, потому что обе модели имеют деление на уровни, внутри которых действуют определенные протоколы и выполняются собственные функции. Мы разделили статью на смысловые части, чтобы было проще понять, как устроена модель TCP/IP.

Канальный уровень

Канальный уровень (Link layer) описывает, каким образом передаются пакеты данных через физический уровень, и определит, как информация будет передаваться от одного устройства к другому. Информация здесь кодируется, делится на пакеты и отправляется по нужному каналу, т.е. среде передачи.

Канальный уровень иногда разделяют на 2 подуровня — LLC и MAC. Кроме того, канальный уровень описывает среду передачи данных (будь то коаксиальный кабель, витая пара, оптическое волокно или радиоканал), физические характеристики такой среды и принцип передачи данных (разделение каналов, модуляцию, амплитуду сигналов, частоту сигналов, способ синхронизации передачи, время ожидания ответа и максимальное расстояние).

Сетевой уровень

Сетевой уровень отвечает за объединение локальных сетей в глобальную. И сетевой уровень также отвечает за адресацию хостов, упаковку и функции маршрутизации. Основными протоколами сетевого уровня являются IP, протокол разрешения адресов (ARP), протокол управляющих сообщений Интернета (ICMP) и протокол управления группами Интернета (IGMP). IP — это маршрутизируемый протокол, отвечающий за IP-адресацию, маршрутизацию и фрагментацию и повторную сборку пакетов. ARP отвечает за обнаружение адреса уровня сетевого доступа, такого как адрес аппаратных средств, связанный с данным доступом к Интернет-уровню. ICMP отвечает за предоставление диагностических функций и отчетов об ошибках из-за неудачной доставки IP-пакетов. IGMP отвечает за управление многоадресными группами IP. На этом уровне IP добавляет заголовок к пакетам, который известен как IP-адрес. Сейчас есть IPv4 (32-битный) адрес и IPv6 (128-битный) адрес.

Рисунок 2: примеры адресов IPv4 и адресов IPv6

Транспортный уровень

Транспортный уровень, также известный как транспортный уровень хост-хост, отвечает за предоставление прикладного уровня сервисами связи сеанса и датаграмм. Основными протоколами этого уровня являются TCP и UDP.

• Протокол TCP обеспечивает один-на-один, ориентированную на соединение, надежную службу связи. Он отвечает за последовательность и подтверждение отправленных пакетов, а также восстановление пакетов, потерянных при передаче.

• Протокол UDP предоставляет один-к-одному или один-ко-многим, без подключения, ненадежную службу связи. UDP не гарантирует, что всех датаграммы дойдут до получателя. UDP обычно не используется, если требуется надежная передача информации, а используется, когда объем передаваемых данных невелик (например, данные помещаются в один пакет).

Прикладной уровень

На прикладном уровне (Application layer) работает большинство сетевых приложений. Эти программы имеют свои собственные протоколы обмена информацией, например, HTTP для WWW, FTP (передача файлов), SMTP (электронная почта), SSH (безопасное соединение с удалённой машиной), DNS (преобразование символьных имён в IP-адреса) и многие другие.

Что такое модель OSI?

Модель OSI (Open Systems Interconnection model) — это сетевая модель стека сетевых протоколов OSI/ISO. С помощью данной модели различные сетевые устройства могут взаимодействовать друг с другом. Модель определяет различные уровни взаимодействия систем. Каждый уровень выполняет определённые функции при таком взаимодействии.

В данной статье мы рассмотрим назначение уровней эталонной модели osi, с подробным описанием каждого из семи уровней модели.

Процесс организации принципа сетевого взаимодействия, в компьютерных сетях, довольно-таки сложная и непростая задача, поэтому для осуществления этой задачи решили использовать хорошо известный и универсальный подход — декомпозиция.

Декомпозиция — это научный метод, использующий разбиение одной сложной задачи на несколько более простых задач — серий (модулей), связанных между собой.

Многоуровневый подход:

• все модулей дробятся на отдельные группы и сортируются по уровням, тем самым создавая иерархию;
• модули одного уровня для осуществления выполнения своих задач посылает запросы только к модулям непосредственно примыкающего нижележащего уровня;
• включается работу принцип инкапсуляции – уровень предоставляет сервис, пряча от других уровней детали его реализации.

На Международную Организацию по Стандартам (International Standards Organization, ISO, созданная в 1946 году) возложили задачу создания универсальной модели, которая четко разграничит и определит различные уровни взаимодействия систем, с поименованными уровнями и с наделением каждого уровня своей конкретной задачи. Эту модель назвали моделью взаимодействия открытых систем (Open System Interconnection, OSI) или моделью ISO/OSI .

Эталонная Модель Взаимосвязи Открытых Систем (семиуровневая модель osi) введена в 1977 г.

После утверждения данной модели, проблема взаимодействия была разделена (декомпозирована) на семь частных проблем, каждая из которых может быть решена независимо от других.

3. Сетевой уровень.

Это уровень 3, который управляет адресацией устройств, отслеживает расположение устройств в сети.

Он определяет наилучший путь для перемещения данных из источника в место назначения в зависимости от состояния сети, приоритета обслуживания и других факторов.

Сетевой уровень передачи данных отвечает за маршрутизацию и пересылку пакетов.

Маршрутизаторы — это устройства уровня 3, они указаны на этом уровне и используются для предоставления услуг маршрутизации в пределах межсетевого взаимодействия.
Протоколы, используемые для маршрутизации сетевого трафика, называются протоколами сетевого уровня. Примерами протоколов являются IPV4 и Ipv6.

Функции сетевого уровня:

Межсетевое взаимодействие: межсетевое взаимодействие является основной обязанностью сетевого уровня. Это обеспечивает логическую связь между различными устройствами.

Адресация: Сетевой уровень добавляет адрес источника и назначения в заголовок кадра. Адресация используется для идентификации устройства в интернете.

Маршрутизация. Маршрутизация является основным компонентом сетевого уровня и определяет оптимальный оптимальный путь из нескольких путей от источника к месту назначения.

Пакетирование: сетевой уровень получает пакеты от верхнего уровня и преобразует их в пакеты. Этот процесс известен как Пакетирование. Это достигается с помощью интернет-протокола (IP).

Оригинальный стек модели OSI

модель OSI опубликовали в 1984 года как международный стандарт ISO 7498 и рекомендации X.200. Но разработка слишком затянулась, уже 1 января 1983 года минобороны США опубликовало распоряжение об обязательном использовании стека TCP/IP в сети ARPANET. Этот день считается датой рождения современного Интернета.

Вскоре после концептуальной модели OSI приняли отдельные стандарты OSI для транспортных протоколов, электронной почты, электронных каталогов, управления сетью и многих других функций. На практике эти «настоящие» протоколы OSI с их функциями не совсем вписываются в реально используемый стек TCP/IP. Например, в модели OSI канальный уровень 2 реализован в виде протокола X.212. Типичными протоколами уровня 3 являются Connectionless Network Protocol (CLNP) и Connection Oriented Network Protocol. Адресация OSI на этих уровнях основана на технологии Network Service Access Point или NSAP. Точки NSAP не включают информацию о маршрутизации, как в случае с IP-адресами, поэтому процесс маршрутизации трафика к конкретному NSAP включает «перевод» NSAP в более подробные типы адресации, которые могут зависеть от используемого уровня 2. В целом, адресация OSI в современном использовании во многом зависит от деталей конкретного приложения.

Транспортный уровень 4 добавляет дополнительные возможности по сравнению с уровнем 3, включая мультиплексирование нескольких потоков, восстановление ошибок, управление потоком и управление соединением (например, повторные попытки и повторные подключения). Существует пять классов уровня 4, от TP0 до высоконадёжного TP4, что не совсем логично с современной точки зрения. Поскольку уровень 4 предлагает общие функции обмена сообщениями, он, возможно, является ближайшим эквивалентом современных протоколов TCP и UDP в IP-стеке, хотя многие элементы UDP и TCP присутствуют и на более низких уровнях.

Сеансовый уровень 5 добавляет управление ассоциациями между хостами и статусом соединения между ними. Это немного запутано, поскольку в модели IP нет соответствующего эквивалента. Сеансовый уровень OSI определяется стандартом X.215, который отвечает за установку соединения.

Шестого уровня представления тоже не существует в стеке IP, и его ещё сложнее понять. Основная концепция заключается в том, что приложения должны взаимодействовать с использованием абстрактных представлений, а не реальных значений, закодированных в канале передачи. Эти абстрактные представления затем переводят в фактические значения, основанные на возможностях базовой сети. То есть это сжатие данных, шифрование, изменение кодировки и др. Уровень представления OSI реализован в протоколе X.216.

Наконец, самый верхний прикладной уровень 7. Хотя у него нет чётких определений, стек OSI поставлялся с большим количеством протоколов прикладного уровня. Можно вспомнить X.500, протокол службы каталогов, который считается прародителем LDAP, а также X.509, который описывает функцию криптографических сертификатов в экосистеме X.500. Формат и концепции сертификата X.509 непосредственно используются сегодня в TLS и других криптографических реализациях. Есть также протокол службы обмена сообщениями X.400, по сути, OSI-версия электронной почты. Как и следовало ожидать, он значительно мощнее и сложнее, чем электронная почта в современном виде. Долгое время Microsoft Exchange представлял собой наиболее полную реализацию X.400.

Описание уровней сетевой модели

Уровень приложений (7) (прикладной уровень) – это отправная и в то же время конечная точка данных, которые Вы хотите передать по сети. Этот уровень отвечает за взаимодействие приложений по сети, т.е. на этом уровне общаются приложения. Это самый верхний уровень и необходимо помнить это, при решении возникающих проблем.

На этом уровне работают такие протоколы как: HTTP, POP3, SMTP, FTP, TELNET и другие. Другими словами приложение 1 посылает запрос приложению 2 по средствам этих протоколов, и для того чтобы узнать, что приложение 1 послало запрос именно приложению 2, между ними должна быть связь, вот именно протокол и отвечает за эту связь.

Уровень представления (6) – этот уровень отвечает за кодирование данных, для того чтобы их потом можно было передать по сети и соответственно преобразует их обратно, для того чтобы приложение понимало эти данные. После этого уровня данные для других уровней становятся одинаковыми, т.е. без разницы, что это за данные, будь то документ word или сообщение электронной почты.

На этом уровне работают такие протоколы как: RDP, LPP, NDR и другие.

Сеансовый уровень (5) – отвечает за поддержание сеанса между передачей данных, т.е. продолжительность сеанса отличается, в зависимости от передаваемых данных, поэтому его необходимо поддерживать или прекращать.

На этом уровне работают следующие протоколы: ASP, L2TP, PPTP и другие.

Транспортный уровень (4) – отвечает за надежность передачи данных. Он также разбивает данные на сегменты и собирает их обратно, так как данные бывают разного размера. Существует два известных протокола этого уровня — это TCP и UDP. TCP протокол дает гарантию на то, что данные будут доставлены в полном объеме, а протокол UDP этого не гарантирует, именно поэтому их используют для разных целей.

Сетевой уровень (3) – он предназначен для  определения пути, по которому должны пройти данные. На этом уровне работают маршрутизаторы. Также он отвечает за: трансляцию логических адресов и имён в физические, определение короткого маршрута, коммутацию и маршрутизацию, отслеживание неполадок в сети. Именно на этом уровне работает протокол IP и протоколы маршрутизации, например RIP, OSPF.

Канальный уровень (2) – он обеспечивает взаимодействие на физическом уровне, на этом уровне определяются MAC адреса сетевых устройств, также здесь ведется контроль ошибок и их исправление, т.е. посылает повторный запрос поврежденного кадра.

Физический уровень (1) – это уже непосредственно преобразование всех кадров в электрические импульсы и обратно. Другими словами физическая передача данных. На этом уровне работают концентраторы.

Вот так выглядит весь процесс передачи данных с точки зрения этой модели. Она является эталонной и стандартизированной и поэтому на ней основаны другие сетевые технологии и модели в частности модель TCP/IP.

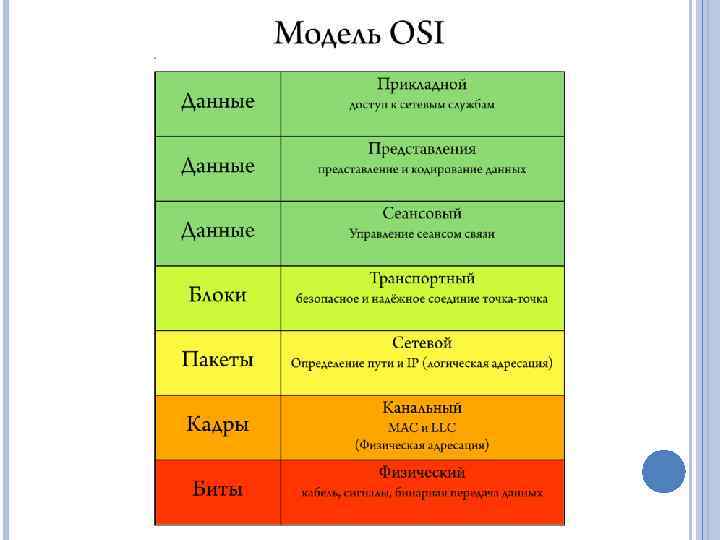

Модель OSI

Эталонная модель OSI являет собой 7-уровневую сетевую иерархию созданную международной организацией по стандартам (ISO). Представленная модель на рис.1 имеет 2 различных модели:

• горизонтальная модель на основе протоколов, реализующую взаимодействие процессов и ПО на разных машинах
• вертикальную модель на основе услуг, реализуемых соседними уровнями друг другу на одной машине

В вертикальной — соседние уровни меняются информацией с помощью интерфейсов API. Горизонтальная модель требует общий протокол для обмена информацией на одном уровне.

Рисунок — 1

Модель OSI описывает только системные методы взаимодействия, реализуемые ОС, ПО и тд. Модель не включает методы взаимодействия конечных пользователей. В идеальных условиях приложения должны обращаться к верхнему уровню модели OSI, однако на практике многие протоколы и программы имеют методы обращения к нижним уровням.

Физический уровень

На физическом уровне данные представлены в виде электрических или оптических сигналов, соответствующие 1 и 0 бинарного потока. Параметры среды передачи определяются на физическом уровне:

• тип разъемов и кабелей
• разводка контактов в разъемах
• схема кодирования сигналов 0 и 1

Самые распространенные виды спецификаций на этом уровне:

• EIA-RS-232-C, CCITT V.24/V.28 — параметры несбалансированного последовательного интерфейса
• EIA-RS-422/449, CCITT V.10 — параметры сбалансированного последовательного интерфейса
• IEEE 802.3 — Ethernet
• IEEE 802.5 — Token ring

На физическом уровне нельзя вникнуть в смысл данных, так как она представлена в виде битов.

Канальный уровень

На этом канале реализована транспортировка и прием кадров данных. Уровень реализует запросы сетевого уровня и использует физический уровень для приема и передачи. Спецификации IEEE 802.x делят этот уровень на два подуровня управление логическим каналом (LLC) и управление доступом к среде (MAC). Самые распространенные протоколы на этом уровне:

• Протокол последовательной передачи HDLC
• IEEE 802.2 LLC и MAC
• Ethernet
• Token Ring
• FDDI
• х 25
• Frame Relay

Также на этом уровне реализуется обнаружение и исправление ошибок при передаче. На канальном уровне пакет помещается в поле данных кадра — инкапсуляция. Обнаружение ошибок возможно с помощью разных методов. К примеру реализация фиксированных границ кадра, или контрольной суммой.

Сетевой уровень

На этом уровне происходит деление пользователей сети на группы. Здесь реализуется маршрутизация пакетов на основе MAC-адресов. Сетевой уровень реализует прозрачную передачу пакетов на транспортный уровень. На этом уровне стираются границы сетей разных технологий. Маршрутизаторы работают на этом уровне. Пример работы сетевого уровня показан на рис.2 Самые частые протоколы:

• ПIP
• IPX
• X 25
• CLNP

Рисунок — 2

Транспортный уровень

На этом уровне потоки информации делятся на пакеты для передачи их на сетевом уровне. Самые распространенные протоколы этого уровня:

• TCP — протокол управления передачей
• NCP
• SPX
• TP4

Сеансовый уровень

На этом уровне происходит организация сеансов обмена информацией между оконечными машинами. На этом уровне идет определение активной стороны и реализуется синхронизация сеанса. На практике многие протоколы других уровней включают функцию сеансового уровня.

Уровень представления

На этом уровне происходит обмен данными между ПО на разных ОС. На этом уровне реализовано преобразование информации (кодирование, сжатие и тд) для передачи потока информации на транспортный уровень. Протоколы уровня используются и те, что используют высшие уровни модели OSI.

Прикладной уровень

Прикладной уровень реализует доступ приложения в сеть. Уровень управляет переносом файлов и управление сетью. Используемые протоколы:

• FTP/TFTP — протокол передачи файлов
• X 400 — электронная почта
• Telnet
• smtp
• CMIP — управление информацией
• SNMP — управление сетью
• NFS — сетевая файловая система
• FTAM — метод доступа для переноса файлов

Эталонная модель OSI

Начальная стадия развития сетей LAN, MAN и WAN имела во многих отношениях хаотический характер. В начале 80-х годов XX века резко увеличились размеры сетей и их количество. По мере того как компании осознавали, что, используя сетевые технологии, они могут сэкономить значительные средства и повысить эффективность своей работы, они создавали новые сети и расширяли уже существовавшие с той же быстротой, с какой появлялись новые сетевые технологии и новое оборудование.

Однако к середине 80-х годов эти же компании стали испытывать трудности с расширением уже существующих сетей. Сетям, использовавшим различные спецификации и реализованным различными способами, стало все труднее осуществлять связь друг с другом. Компании, оказавшиеся в такой ситуации, первыми осознали, что необходимо отходить от использования фирменных (proprietary) сетевых систем.

Для решения проблемы несовместимости сетей и их неспособности осуществлять связь друг с другом международная организация по стандартизации (International Organization for Standardization — ISO) разработала различные сетевые схемы, такие, как DECnet, системная сетевая архитектура (Systems Network Architecture — SNA) и стек протоколов TCP/IP. Целью создания таких схем была разработка некоторого общего для всех пользователей набора правил работы сетей. В результате этих исследований организация ISO разработала сетевую модель, которая смогла помочь производителям оборудования создавать сети, совместимые друг с другом и успешно взаимодействовавшие. Процесс подразделения сложной задачи сетевой коммуникации на отдельные более мелкие можно сравнить с процессом сборки автомобиля.
Процесс проектирования, изготовления деталей и сборки автомобиля, если его рассматривать как единое целое, является весьма сложным. Маловероятно, что нашелся бы специалист, который смог бы решить все требуемые задачи при сборке автомобиля: собрать машину из случайным образом подобранных деталей или, скажем,
при изготовлении конечного продукта непосредственно из железной руды. По этой причине проектированием автомобиля занимаются инженеры»проектировщики, инженеры-литейщики проектируют формы для литья деталей, а сборочные инженеры и техники занимаются сборкой узлов и автомобиля из готовых деталей.

Эталонная модель OSI (OSI reference model), обнародованная в 1984 году, была описательной схемой, созданной организацией ISO. Эта эталонная модель предоставила производителям оборудования набор стандартов, которые обеспечили большую совместимость и более эффективное взаимодействие различных сетевых технологий и оборудования, производимого многочисленными компаниями во всем мире.
Эталонная модель OSI является первичной моделью, используемой в качестве
основы для сетевых коммуникаций.
Хотя существуют и другие модели, большинство производителей оборудования и программного обеспечения ориентируются на эталонную модель OSI, особенно когда желают обучить пользователей работе с их продуктами. Эталонная модель OSI в настоящее время считается наилучшим доступным средством обучения пользователей принципам работы сетей и механизмам отправки и получения данных по сети.

Эталонная модель OSI определяет сетевые функции, выполняемые каждым ее уровнем

Что еще более важно, она является базой для понимания того, как информация передается по сети. Кроме того, модель OSI описывает, каким образом информация или пакеты данных перемещается от программ»приложений (таких, как электронные таблицы или текстовые процессоры) по сетевой передающей среде (такой, как провода) к другим программам»приложениям, работающим на другом компьютере этой сети, даже если отправитель и получатель используют разные виды передающих сред

Другие протоколы в модели OSI

Хотя модель OSI как стек оригинальных протоколов устарела, любую технологию и протокол связи можно спроецировать на один или несколько уровней OSI. Вот некоторые примеры.

Многие протоколы работают на нескольких уровнях OSI. Например, подуровни LLC (Logical Link Control) и MAC (Media Access Control) в IEEE 802. Или набор протоколов X.25, который покрывает три последних уровня.

1 (физический)

Физический уровень Bluetooth, шина CAN, DSL, Ethernet (10BASE-F и др.), GSM, физические уровни IEEE 802.15.4, IEEE 1394, IRDA, ISDN, I²C, LoRa, OTN, SMB, V.92, USB, PCI Express, физический уровень 802.11 Wi-Fi, IEEE 802.15.7

2 (канальный)

ARCnet, ATM, CDP, CAN, Ethernet, EAPS, FDDI, Frame Relay, IEEE 802.2 (функции подуровня LLC для подуровня MAC в IEEE 802), сеть IEEE 802.11, I²C, LLDP, PPP, IEEE 802.1aq, Token Ring

7 (прикладной)

Telnet, FTP, TFTP, SMTP, DNS, BOOTP, SNMP, CMOT

На уровнях 5−7 работают современные прикладные протоколы, таких как Bitcoin, BitTorrent, HTTP, IRV, IPFS, NTP, RDP, SIP, Tor, Tox, WebRTC, XMPP и многие другие.

TCP vs OSI

Модель OSI – теоретическая модель, при помощи которой можно описать любую модель сети. На практике используется модель TCP/IP. Ниже на картинках можно видеть как она переплетается с теоретической моделью. Стек TCP/IP в некоторых источниках обозначают еще как модель DoD (Department of Defence), в зарубежных источниках эта модель называется только так, в том числе и Cisco оперирует именно этим обозначением.

Ещё картинка по русски:

Самый высший, 7 уровень, это то, с чем мы непосредственно работаем, — браузер, почта, Скайп и т.п., т.е. приложения, программы.

Далее, минуя 6 и 5 уровни, упаковываем и подготавливаем данные, подготавливаем сессии для связи с другим компьютером, спускаемся на нижний 4 уровень — транспорт — TCP или UDP (для гарантированной доставки информации), который оседлал протокол 3 уровня сетевой — протокол IP, который укажет маршрутизаторам куда бежать данным в Мировой паутине, Интернете. «Прибежав» в маршрутизатор требуемого офиса, опускаемся на 2 уровень канальный (уровень сетевой карты и «хабов/свичей») — входим в локальную сеть офиса (LAN), где царствует 2 уровень — Ethernet и MAC адресация. Затем сетевая карта, разъём и провода — физический, 1 уровень. Добегаем по проводам до нужной сетевой карты (MAC адресация) и поднимаемся до 7 уровня, к примеру, Скайп. Всё, соединение между двумя пользователями по Скайп организовано. Как то так )))

протокол HTTP функционирует на прикладном уровне OSI (7 уровень)

протокол TCP и UDP функционируют на транспортном уровне OSI (4 уровень)

протокол IP функционирует на сетевом уровне OSI (3 уровень)

протокол Ethernet и MAC адресация функционируют на канальном уровне OSI (2 уровень)

провода, оптика, радиоволны, т.е. среда передачи сигнала функционируют на физическом уровне OSI (1 уровень)

Файлы и ссылки:

Основы компьютерных сетей. Тема №1.TCP/IP vs. OSI: What’s the Difference Between the Two Models?Сетевые протоколы, объёмная таблица, где попытались все протоколы привязать к OSI
