IR Out порт в телевизоре
используется для подключения инфракрасного адаптера. Телевизор оснащен универсальным пультом дистанционного управления, с помощью которого можно управлять кабельным телевидением, проигрывателями Blu-ray, домашним кинотеатром и другими внешними устройствами сторонних производителей, подключенными к телевизору. Телевизор принимает сигнал и транслирует его на другие устройства через scart или HDMI.Установив адаптер, вы получаете возможность работать только с одним пультом дистанционного управления.Также как вариант используется, когда по каким-то причинам стандартный приемник сигнала не работает, например, закрыт конструктивными элементами. Устаревшее устройство очень редко используется в современных телевизорах.
Технология Smart TV
Данная технология позволяет подключать телевизор к интернету, например через LAN разъем, о котором мы и говорим в статье. После подключения телевизор может воспроизводить потоковое видео с интернета, а так же есть ряд дополнительных возможностей , например установка приложений, которые позволят расширить функциональность телевизора.
Вот вам простой пример. Подключаете телевизор к интернету, устанавливаете приложение для просмотра фильмов и сериалов. Как вариант — Амедиатека (это онлайн-кинотеатр). После этого у вас появляется доступ к огромному количеству различных фильмов и сериалов в весьма приличном качестве. Можете забыть про кинотеатры:)
Теоретическая страничка
Итак, LAN расшифровывается как Local Area Network. Это действительно переводится как. Если сказать проще, то LAN – это несколько объединенных между собой компьютеров, и других устройств, которые могут подключаться к сети. А объединены они между собой либо с помощью кабелей, либо с помощью. На рисунке 1 Вы можете видеть довольно яркий пример локальной сети.
Рис. 1. Пример LAN
Как видим, здесь основным элементом сети является роутер, который подключен к интернету (WAN). Запомните эту аббревиатуру, о ней мы еще поговорим.
А пока что разберем показанную выше схему. На ней цифрами обозначены сегменты сети, а конкретно:
3. DVD-плеер, подключенный к роутеру при помощи кабеля. Для этого на роутере есть специальные разъемы LAN, которые обычно обозначены желтым цветом. В большинстве случаев таких разъема 4.
Как мы говорили выше, для подключения к роутеру через кабель используется LAN разъем. Мы можем видеть это на рисунке 3.
Рис. 3. Роутер – вид сзади
Как видим, в этой модели все стандартно – 4 разъема LAN, но есть еще один и он уже отличается синим цветом. Собственно, это и есть WAN (помните, мы говорили о том, что это понятие нужно запомнить?). Чтобы более точно понять, что же такое LAN, можно сравнить его с этим самым WAN.
К слову: И LAN, и WAN подключаются через самый обычный кабель с наконечником RJ45, показанным на рисунке 4. Выше мы говорили о том, что, к примеру, сегмент №3 на рисунке 1, то есть DVD-плеер, подключается к роутеру с помощью кабеля. Этот кабель представляет собой обычная витая пара с наконечниками RJ45 с обеих сторон. Вот так все просто!
Рис. 4. Наконечник RJ45
Настройки на компьютере
Для работы на втором экране в некоторых случая стоит произвести настройки и на компьютере или ноутбуке. Для этого следует:
- Нажать ПКМ на свободной области рабочего стола и выбрать пункт «Разрешение экрана»;
- Выбрать параметр «Несколько экранов» — «Расширить экраны»;
- В результате появятся два независимых экрана, на одном из которых можно будет запустить просмотр фильма.
Конфигурации, описанные выше, больше подходят при подключении TV и ПК посредством HDMI и VGA кабелей. С появлением новых способов подключения и Smart TV все больше и больше людей начинают использовать слоты Ethernet и трансляцию фильмов и другого контента на экран телевизора с помощью Wi-Fi роутеров.
При LAN подключении единственной настройкой может стать прописка статического IP-адреса и маски подсети. Для этого необходимо:
- Перейти в «Центр управления сетями и общим доступом» — «Изменение параметров адаптера»;
- Выбрать действующую сеть и нажать на нее ПКМ, выбрав «Свойства»;
- В компонентах выбрать протокол TCP/IPv4 и задать адрес и маску. Например, 192.168.1.2 и 255.255.255.0;
- Сохранить изменения;
- Перейти во вкладку «Доступ» в этом же окне;
- Поставить галочку напротив надписи «Разрешить другим пользователям сети использовать подключение к Интернету…»;
- Сохранить изменения.
Способы обжима интернет кабеля
Разобравшись с необходимым инструментом и материалом, можно приступить к выбору варианта, по которому будет производиться обжим. Ведь от того, каким он будет, зависит и скорость передачи интернет-трафика и другой информации, и типы устройств, с которыми кабель будет совместим.
Выделяют два вида распиновки: это 568 А и 568 В. В свою очередь они составляют два подвида — прямого включения либо перекрестного (кроссового). К тому же, существует упрощенная распиновка, т.е. обжим витой пары 4 провода, а не 8. Однако при таком расположении скорость трафика снижается с 1 Гбит/сек до 100 Мбит/сек. Необходимо рассмотреть каждый из вариантов в отдельности, и начать следует с наиболее простых.
Прямой
Витая пара, обжим которой выполнен 2-парным способом, используется при подключении компьютера к коммутационным устройствам, таким как модем, роутер и т.п. При обжиме с обеих сторон последовательность проводов на контактах такова:
- оранжевый с белым;
- оранжевый;
- зеленый с белым;
- зеленый.
Такая цветовая раскладка оставляет незадействованными 4, 5, 7 и 8 контакты. Таким образом, можно подключить интернет по ADSL-линии со скоростью не более 100 Мбит/сек, но при этом витая пара 4 жилы, естественно, намного проще в монтаже.
Витая пара, подключение которой должно быть высокоскоростным, требует при обжиме использования всех 8 проводов. Такая схема подключения сетевого кабеля позволяет увеличить скорость передачи информации до 1 Гбит/сек.
- Порядок расположения жил по цветам таков:
- оранжевый с белым;
- оранжевый;
- зеленый с белым;
- синий;
- синий с белым;
- зеленый;
- коричневый с белым;
- коричневый.
Немного другой порядок подключения в кроссовом варианте, для которого используется вид расположения жил 568 А.
Кроссовый
Подобный вариант подключения использует вид 568 А и 568 В для малых скоростей передачи, а именно, одна из сторон провода обжата по предыдущему 8-жильному способу, а вот у второй меняются местами оранжевая и зеленая пары.
- Получается распиновка витой пары 568;А:
- зеленый с белым;
- зеленый;
- оранжевый с белым;
- синий;
- синий с белым;
- оранжевый;
- коричневый с белым;
- коричневый.
Если же нужна высокая скорость трафика, распиновка кабеля для интернета будет следующей: одна из сторон обжимается в последовательности 568 В, а со второй стороны остается 568 А, но с заменой пар «синие-коричневые».
Ответы на вопросы по телевизору TCL
Подскажите пожалуйста где найти на пульте или в меню TCL 32D4026 как переключить разрешение экрана? ( например стоит 16:9 как изменить?) Подключены к кабельному телевидению. Имеются цифровые каналы. 26.09.2018, Беларусь. Гродненская область. г.Новогрудок
В телевизорах TCL выбор размера изображения осуществляется кнопками Zoom-, Zoom+ либо в разделе МЕНЮ Изображение. При просмотре кабельных цифровых каналов разрешение экрана и его формат определяются подаваемым входящим сигналом.
Не открывается YouTube и IVI на телевизоре TCL
Телевизор TCL 150P6US, подключились к интернет, некоторые приложения открываются нормально, а youtube или ivi открыть не можем — пишет ошбка 201. 23.02.2018, Курск.
Плохая работа некоторых интернет приложений может быть связана с блокировкой сайтов доступа Роскомнадзором. Можно посоветовать обновить версию программного обеспечения. Получить её можно у производителя, или в авторизованном сервисном центре.
Сравниваем LAN и WAN
Начнем с того, что вообще такое WAN. Опять же, если сказать просто, это интернет. То есть это та же сеть, но не локальная, как LAN, а глобальная. В нее входят все устройства и миллионы локальных сетей. WAN расшифровывается как Wide Area Network. По этой самой сети каждый пользователь может получать доступ к ресурсам другого компьютера или иного устройства, которое можно подключить к сети.
Кстати: Информация эта хранится на серверах. Если сказать просто, это огромное количество дисков большой вместимости, собранные в один большой аппарат, который может выдавать эту информацию.

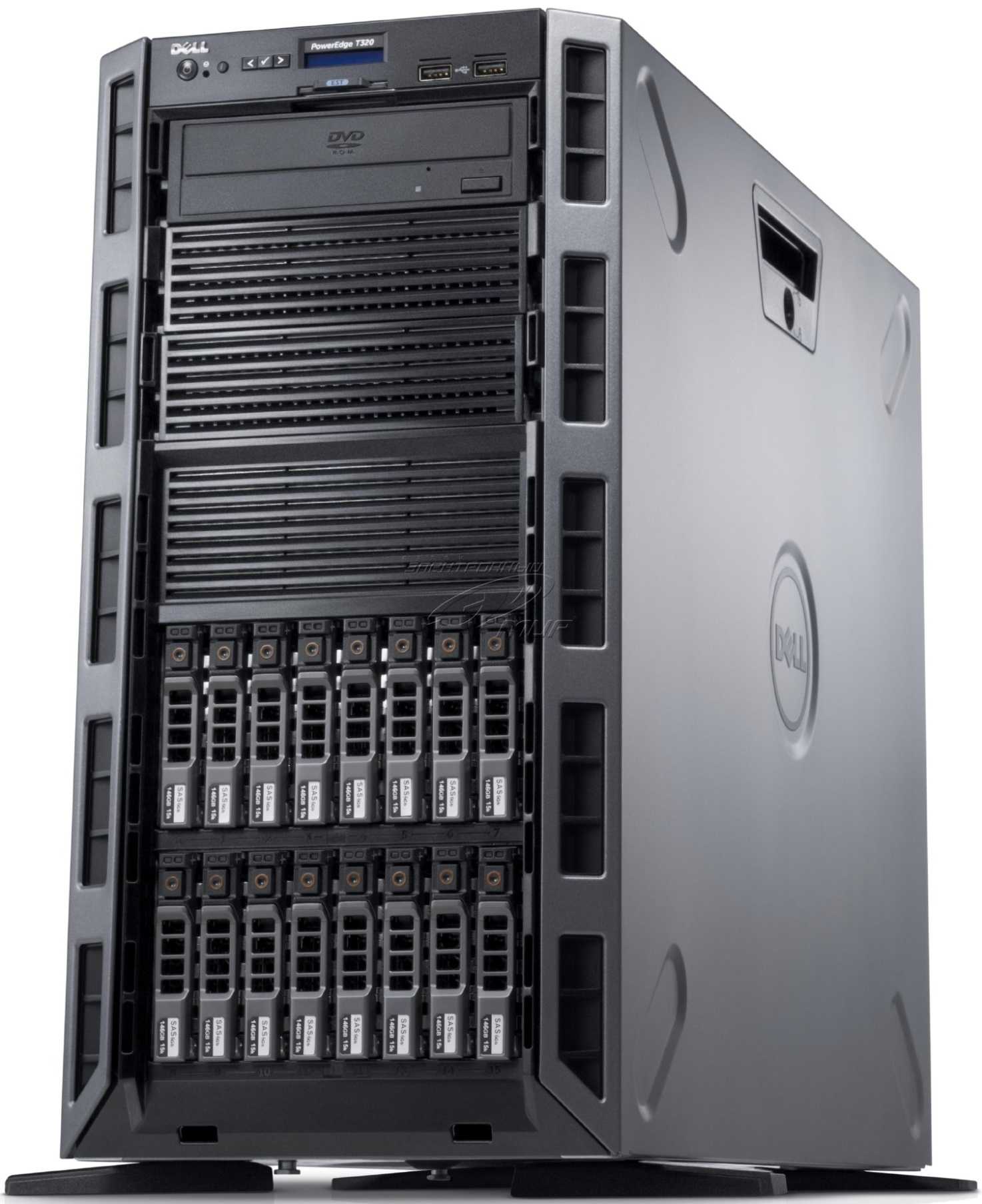

Рис. 5. Пример рабочего сервера
Отличия LAN и WAN:
- Размеры. Обычно локальная сеть охватывает небольшие участки, например, квартиру или же какое-то производственное помещение. А вот глобальная сеть распространяется по всей поверхности земного шара.
- Количество пользователей. Разумеется, к глобальной сети может подключаться гораздо больше людей, чем к локальной. Там и оборудование используется намного более мощное, и вообще обычно подключается очень много людей. На это и расчет.
- Тип сервисов. В локальных сетях есть собственные сервисы, такие как служба доступа к файлам, служба работы с принтерами и так далее, в общем, все то, что нужно для небольшой сети. А вот в глобальной сети используется, к примеру, сервис маршрутизации (определение маршрута следования информации по узлам сети) и многое другое, что необходимо для работы в больших сетях.
Что касается расстояния или площади, которую могут охватывать эти два вида сетей, то выше мы уже говорили о том, что глобальная сеть распространяется на всей поверхности земного шара. Соответственно, она может работать и на далеких космических кораблях, если те подключены к какому-либо устройству в рамках этой сети.
Так вот, интересно, что локальные сети тоже могут достигать достаточно больших размеров. Самая большая на сегодняшний день такая сеть имела устройства, которые располагались на расстоянии в 14 000 км друг от друга. Это были космические станции и орбитальные центры. Хотя обычно локальная сеть охватывает те же офисы, дома, фирмы или небольшую группу зданий.
Возможные проблемы при настройке и методы их устранения
Подвинуть роутер поближе к телевизору.
Нет подключения к сети интернет.
Выполнить перезагрузку телевизора или адаптера, отключить и перенастроить.
Настройки адаптера ошибочные.
Эта проблема решается путем ручной настройки интернета. Можно воспользоваться системой WPS — она позволяет провести подключение в автоматическом режиме.
Плохое, нечёткое изображение, помехи при воспроизведении видео — контента.
Основные причины такого явления – либо низкая скорость передачи данных, либо в роутере установлен слабый процессор. Выходом из ситуации станет замена Wi-Fi оборудования на более мощное или увеличение скорости передачи данных.
Самостоятельное отключение и включение оборудования.
Здесь необходимо проверить его настройки. Если причина не устраняется, специалисты рекомендуют поменять прошивку или крепко зафиксировать розетку.
Но случается и такое, что приходится обращаться к услугам специалистов. В случае самостоятельного отключения функций или, например, перебоев в звуковом сопровождении. Часто такие проблемы возникают из — за сбоев в программном обеспечении или выхода из строя какой — то детали технической конструкции.
Также стоит помнить – если Смарт — телевизор приобретён с рук, то на нём установлены настройки предыдущего хозяина. Рекомендуется сбросить их до заводских, и заново настроить не только подключение к своей, домашней сети, но и стандартные (яркость, каналы, контраст и т.д.).
Инструкции по подключению
Рассмотрим несколько способов, которые пояснят, как подключить интернет на телевизор. Подробные инструкции позволят справиться с задачей и новичку, потому что в них нет ничего сложного. Главное – понимание процесса и точное следование всем рекомендациям. Телевизонный аппарат может быть любым из современных цифровых, но он должен поддерживать подключение к сети Интернет. Существуют модели, в которых это не предусмотрено. Необходимо сразу определять тип своего ТВ, иначе вопрос, как подключить собственный телевизор к интернету, потеряет для вас всякий смысл.
Через Wi-Fi роутер
Рассмотрим, как подключить смарт телевизор к интернету на примере популярной модели Самсунг. Информация будет полезна и для владельцев устройств торговых марок Филипс и LG:
- Сначала требуется приобрести сетевой беспроводной адаптер (если он не предусмотрен) и роутер, поддерживающий Wi-Fi. Устройство такого типа представляет собой своеобразный разветвитель сигнала.
- Далее необходимо подключить к порту «WAN» на роутере кабель RJ45, а беспроводной адаптер вставить в USB-разъем на вашем ТВ.
- Телевизор должен распознать адаптер, поэтому его необходимо выключить и снова включить.
- После требуется настроить прием сигнала, выбрав в меню «Настройки сети», в которых нужно выбрать пункт «Беспроводная». Телевизор сам автоматически отыщет доступные для него беспроводные сети и выдаст на экране их перечень.
- Остается выбрать из списка нужную сеть и нажать на кнопку «Enter».
Через сетевой кабель
Популярностью пользуется и этот способ благодаря своей простоте. Необходимо иметь в наличии все составляющие «конструкции». Придется немного потратить времени на настройку (если выполните все правильно, долго возиться с пультом не нужно). Подключение необходимо выполнять в следующей очередности:
- Подключите роутер с поддержкой протокола DHCP к розетке, проведенному в дом интернет-кабелю.
- Подсоедините к разъему на роутере lan кабель сетевой, а второй его конец – к сетевому разъему ТВ.
- Далее настройте сам ТВ. Откройте для этого его меню, найдите «Сеть», в ней выберите пункт «Настройка сети» и нажмите «Enter».
- Выполните следующую настройку, чтобы ТВ отыскал интернет через роутер: Меню «Настройка сети» – «Кабель» – «Далее».
Через компьютер
Людям часто хочется подключить интернет телевидение к телевизору смарт, чтобы просматривать увлекательные фильмы, передачи, не предусмотренные в программе разных каналов. Желание это вполне осуществимо. В доме нужны компьютер, современная плазма, кабель hdmi. Операция подключения при наличии всех средств выполняется так:
- Кабелем соединяем компьютер с ТВ (для этого каждого устройство должно иметь hdmi выход, а если его нет, то используем специальный переходник).
- Ищем на пульте от ТВ кнопку «Source», нажимаем, выбираем на экране пункт «HDMI». Экран должен после этого отобразить рабочий стол компьютера.
- Кликаем правой кнопкой мыши, находим пункт «Разрешение», выбираем нужный режим работы экрана и монитора, нажимает кнопку «Ok». Все, смотрите все, что захочется!
С помощью Wi-Fi точки доступа
Желаете знать, как подключить телевизор к интернету без смарт ТВ? Тогда эта инструкция обязательно поможет, если ваш ТВ не может похвастать передовым техническим оснащением:
- Купите модем 4G (если у вас его нет), роутер, поддерживающий Wi-Fi и подходящий к вашему модему.
- Подсоедините роутер, модем к ТВ.
- Настройте телевизор, открыв меню настроек сетевого подключения и выбрав там пункт «Беспроводное подключение». Ваш ТВ самостоятельно отыщет все доступные точки доступа Wi-Fi.
- Выберите свою точку доступа, введите пароль, дающий вам право пользоваться этой сетью.
Используя этот способ подключения, нужно усвоить сразу, что такой модем не будет на должном уровне обеспечить высокую скорость соединения. Второй момент – объем трафика. Если пакет лимитный, наслаждаться интернетом не получится долго. Желаете большего? Тогда купите хороший цифровой телевизионный экран, имеющий достойное техническое оснащение. Дополнительно приобретите другие устройства, которые позволят быстро подключиться к Всемирной паутине.
RJ45 LAN Connector Module — Продукты — Magnetic Communication Corp. (Magcom)
RJ45 LAN Connector Module — Продукты — Magnetic Communication Corp. (Magcom) Модуль разъема LAN RJ45 с портами 1×1, 1×4, 2×1, 2×4 для приложений 10/100 и 1000 Base-T.
9 0037 1000 Base 9003 7 Отвод вниз
Список продуктов — RJ 45 с трансформатором LAN | ||||||
No. | P / N | Приложение | Порты | Щит | Направление табуляции | Пальцы EMI |
1 | RG11884-FA116 | 1000 База | 1 x 1 | Да | Отступ вниз | Нет |
2 | RG11884-FA117-L02 | 1000 База | 1 x 1 | Да | Отступ вниз | Да |
3 | RG11884-FA118-L02 | 1000 База | 1 x 1 | Да | Отступ вниз | Да |
4 | RG11884-FA125-L02 | 1000 База | 1 x 1 | Да | Отступ вниз | Нет |
5 | RG11884-FA125-L0D | 1000 База | 1 x 1 | Да | Отступ вниз | Нет |
6 | RG11884-FA126-L02 | 1000 База | 1 x 1 | Да | Отвод вверх | Да |
7 | RG14884-FA100- L02 | 1 x 4 | Да | Отступ вниз | Да | |
8 | RG14884-FA104 | 1000 Base | 1 x 4 | Да | Отвод вверх | Да |
9 | RG14884-FA104-L02 | 1000 База | 1 x 4 | Да | Отвод вверх | Да |
10 | RG24884-FA101 | 1000 База | 2 x 4 | Да | Отвод вверх | Да |
11 | RL11884-FA116 | 10/100 База | 1 x 1 | Да | Сдвиг вниз | Нет |
12 | RL11884-FA116-L07 | 10/100 Base | 1 x 1 | Да | Отступ вниз | NO |
13 | RL11884-FA117-L07 | 10/100 Base | 1 x 1 | Есть | Да | |
14 | RL11884-FA118 | 10/100 База | 1 x 1 | Да | Отвод вниз | Да |
15 | RL11884-FA118- L02 | 10/100 Base | 1 x 1 | Да | Отступ вниз | Да |
16 | RL11884-FA119-L02 | 10/100 Base | 1 x 1 | Да | Tab-up | Нет |
17 | RL11884-FA120 | 10/100 Base | 1 x 1 | Да | Tab вниз | Нет |
18 | RL11884-FA121 | 10/100 Base | 1 x 1 | Да | Отступ вниз | Нет |
19 | RL11884-FA122 | 10/100 Base | 1 x 1 | Да | Отступ вниз | № |
2 0 | RL11884-FA123 | 10/100 Base | 1 x 1 | Да | Отступ вниз | Нет |
21 | RL11884-FA124 | 10/100 Base | 1 x 1 | Да | Отвод вниз | Нет |
22 | RL11884-FA127-L02 | 1000 База | 1 x 1 | Да | Отвод вверх | Нет |
23 | RL14884 -FA100-L07 | 10/100 Base | 1 x 4 | Да | Отступ вниз | Да |
24 | RL14884-FA101 | 10/100 Base | 1 x 4 | Да | Отступ вниз | Да |
25 | RL14884-FA102-L02 | 10/100 База | 1 x 4 | Да | Отступ вниз | Да |
26 | RL14884 -FA103-L02 | 10/100 Основание | 1 x 4 | Да | Отступ вниз | Да |
27 | RL21884-FA110 | 10/100 База | 2 x 1 | Да | Отрыв вверх сверху; Выступ вниз снизу | Да |
28 | RL21884-FA110-L02 | 10/100 База | 2 x 1 | Да | Выступ вверху; Выступ снизу | Да |
29 | RL21884-FA111 | 10/100 База | 2 x 1 | Да | Выступ вверху; Выступ снизу | Да |
30 | RL24884-FA100 | 10/100 База | 2 x 4 | Да | Выступ сверху; Отступ вниз снизу | Да |
31 | RP11884-FA100-L02 | POE | 1 x 1 | Да | Подъем вверх | Да |
32 | RP11884-FA100- L08 | POE | 1 x 1 | Да | Сдвиг вверх | Да |
33 | RG11884-FA138 | 1000 База | 1 x 1 | Да | Сдвиг вниз | Нет |
34 | RL11884-FA140-L02 | 10/100 База | 1 x 1 | Да | Сдвиг вниз | Нет |
35 | RP11884-FA113 | POE | 1 x 1 | Да | Отвод вверх | Нет |
36 | RL11884-FA112-L02 | 10/100 База | 1 x 1 | Да | Сдвиг вниз | Нет |
37 | RL11884-FA103-L02 | 10/100 Base | 1 x 1 | Да | Tab-up | Да |
38 | RL11884-FA128 | 10/100 Base | 1 x 1 | Да | Табличка вниз | Да |
39 | RL11885-FA130-L02 | 10/100 База | 1 x 1 | Да | Табличка вниз | Нет |
40 | RL11886-FA129-L09 | 10/100 Base | 1 x 1 | Да | Tab-up | Да |
41 | RL11883-FA131-L07 | 10/100 Base | 1 x 1 | Да | Табличка вниз | Нет |
42 | RG21884-FA128-L0B | 1000 База | 2 x 1 | Да | Табуляция вверху; Выступ вниз снизу | Да |
43 | RG11884-FA127-L02 | 1000 База | 1 x 1 | Да | Табличка вниз | Да |
44 | RP11884-FA136 | 10/100 Base | 1 x 1 | Да | Tab-up | Нет |
45 | RG11884-FA137-L05 | 1000 Base | 1 x 1 | Да | Tab- вверх | Нет |
46 | RG11884-FA141 | 1000 База | 1 x 1 | Да | Табл вниз | Нет |
47 | RG11884-FA143 | 1000 База | 1 x 1 | Да | Tab-up | Нет |
48 | RL11884-FA146 | 10/100 Base | 1 x 1 | Да | Tab-up | Нет |
49 | RL11884-FA02 | 10/100 Base | 1 x 1 | Да | Tab-up | Нет |
50 | RL11884-FA148-L02 | 10/100 Base | 1 x 1 | Да | Табличка вниз | Да |
51 | RL11884-FA151-L0B | 10/100 Base | 1 x 1 | Да | Табличка вниз | Да |
52 | RL11884-FA149-L02 | 10/100 Base | 1 x 1 | Да | Табличка вниз | Нет |
53 | RL11884-FA155-L07 | 10/100 Base | 1 x 1 | Да | Табличка вниз | НЕТ |
54 | RL11884-FA157-L02 | 10/100 База | 1 x 1 | Нет | Табличка вниз | НЕТ |
55 | RL11884-FA166-L02 9 0038 | 10/100 Base | 1 x 1 | Да | Табличка вниз | Нет |
56 | RL11884-FA168-L02 | 10/100 Base | 1 x 1 | Да | Табло вниз | Да |
Список продуктов — RJ 45 с трансформатором LAN | ||||||
No.
|
P / N | Приложение | Порты | Щит | Направление табуляции | Пальцы EMI |
1 | RG11886-FE6T1 | Ethernet 10G | 1 * 1 | ДА | Вниз | ДА |
2 | RG11886-FE7T2 | Ethernet 10G | 1 * 1 | ДА 900 | ВВЕРХ | НЕТ |
3 | RG11886-FE8T1 | Ethernet 10G | 1 * 1 | ДА | Вниз | НЕТ |
4 | RG11886-FE8T2 | Ethernet 10G | 1 * 1 | ДА | Вниз | НЕТ |
5 | RG11887-FE6T2-L0U | Ethernet 10G | 1 * 1 | ДА | Вниз | ДА |
6 | RG11887- FB6T3-L0U | Ethernet 10G | 1 * 1 | ДА | Вниз | ДА |
7 | RG11887-FE7T2 | Ethernet 10G | 1 * 1 | ДА | Вверх | НЕТ |
4 | RG11886-FE8T2 | Ethernet 10G | 1 * 1 | ДА | Вниз | НЕТ |
5 | RG11887-FE6T2-L0U | Ethernet 10G | 1 * 1 | ДА | Вниз | ДА |
6 | RG11887-FB6T3-L0U | Ethernet 10G | 1 * 1 | ДА | Вниз | ДА |
7 | RG11887-FE7T2 | Ethernet 10G | 1 * 1 | ДА | UP | НЕТ |
8 | RP11887-FB5T1-L08 | Ethernet 10G с PoE | 1 * 1 | ДА | ВВЕРХ | ДА |
900 ДА
Список продуктов — RJ 45 с трансформатором LAN | ||||||
No.
|
P / N | Приложение | Порты | Щит | Направление табуляции | Пальцы EMI |
1 | RG11886-FE8F1 | Ethernet 5G | 1 * 1 | ДА | Вниз | ДА |
2 | RG24887-FE7F1-L1C | Ethernet 5G | 2 * 4 | ВВЕРХ | ДА |
Список продуктов — RJ 45 с трансформатором LAN | ||||||
No. | P / N | Приложение | Порты | Щит | Направление табуляции | Пальцы EMI |
1 | RP24886-FB7Q1-L05 | 2,5G Ethernet с PoE | 2 * 4 | ДА | UP | ДА |
Ключ: MAGCOM, RJ45, 100 Base-T, 1000 Base-T, разъем LAN, прямое ТВ
Предназначение маршрутизатора
LAN-разъемы, адаптеры Wi-Fi, позволяют создавать локальную сеть и выполнять передачу файлов и потоки видео без скачиваний. Нужно понимать, каким бы модернизированным ни был ТВ, сам по себе подключиться к интернету он не сможет. Роутеры осуществляют перенаправление пакета данных локальной сети, что дает возможность объединять имеющиеся девайсы и обеспечивать доступ к интернету. Маршрутизаторы предоставляют возможность пользователям правильно управлять сетью. Роутер также может применяться в роли точки доступа. Телевизоры, даже модели самых последних поколений, таким функционалом не обладают. Данная техника может быть только отдельным прибором внутри домашней сети. Для выхода в интернет существует два способа: кабель и беспроводное подключение. Ниже мы детально рассмотрим каждую схему подключения.
Настройка
Далее нужно проверить настойки роутера, так как чаще всего именно из-за неправильно настроенного выхода во внешнюю сеть не удается наладить беспроводное соединение.
Настройка WiFi соединения
Настройку начинают с выбора параметров телевизора. Выполняют цепочку действий: «Меню» → «Сеть» и далее «Настройки сети». Затем из выпавшего меню выбирают беспроводный тип соединения и затем из открывшегося списка свою сеть вай-фай, нажимают «Продолжить».
Обычно подсоединение к сети проходит в автоматическом режиме, поэтому нужно немного подождать.
Автоматическое получение IP-адресов на телевизоре.
Если, все же, на экране не появляется сообщение, что настройки подключения завершены, значит, автоматическое получение сетевых параметров не удалось. Настройку придется выполнить вручную через «Настройки IP», но уже выбрав ручной режим. Вводят данные сети в соответствующие поля и ждут проверки подключения.
В случае когда ваши устройства имеют поддержку технологии WPS, подключение еще более упрощается: как на роутере, так и в меню Мастера сетевых настроек тв выбирается пункт «WPS».
Есть модели роутеров, которые поддерживают и другие технологии, к примеру, One Foot Connection либо Plug&Access. Для них процедура подключения становится тривиально простой:
- One Foot Connection. Выбирают именно этот тип соединения и, нажав «Продолжить», устанавливают роутер вблизи телевизора, не дальше 25 см и ждут пока установится соединение.
- Plug&Access. Отформатированную флешку вставляют в роутер. Когда индикатор перестанет мигать, ее вынимают и вставляют в телевизор.
Как видите, подключить роутер к телевизору самому совсем несложно.
А теперь для большей наглядности, представляем вашему вниманию небольшую инструкцию, как подключают телевизор к роутеру через wifi на примере Samsung Смарт ТВ.
Подключение телевизора Самсунг
Прежде всего необходимо правильно выбрать и подключить wifi роутер.
Компания Samsung начала выпускать специальные роутеры, которые имеют автонастройку пропускаемости. Такие маршрутизаторы в состоянии самостоятельно выделить максимально широкий канал для потокового видеосигнала, который поступает из интернета
Если вы решили приобрести именно такой, обратите особое внимание на технические характеристики. Роутер работает только с теми моделями тв, которые входят в диапазон указанных серий
Образец схемы подключения телевизора через вай-фай устройства – роутер с адаптером, вставленным в USB порт, показан ниже.
Образец схемы подключения телевизора через вай-фай – роутер с адаптером, вставленным в USB порт.
Настройка роутера
Настроить wifi маршрутизатор для Smart TV не сложнее, чем самый обычный маршрутизатор.
- Для начала маршрутизатор подключают при помощи патчкорда к компьютеру и выставляют в настройках подключения по домашней сети получение IP на автоматическое.
- Патчкорд от компьютера подключают к одному из входов Ethernet, а интернет кабель, соответственно, в Internet.
- Набирают в браузере адрес 192.168.0.1, переходят по нему и настраивают роутер на работу в домашней локальной сети и с внешней интернет сетью.
Подключение телевизора
- Для настройки соединения необходим пульт ДУ. На нем активируют кнопку «Меню»;
- Далее переходят к пункту «Сеть», выбирают «Настройки сети», затем жмут на «Enter»;
- Переходят к пункту «Беспроводная».
Выбор настройки беспроводной сети на ТВ
Выбираем точку доступа на ТВ
Вводим пароль от WiFi на ТВ.
Курсором управляют при помощи стрелок на пульте. Через USB можно также подключить клавиатуру или просто компьютерную мышку. Несомненно, так намного будет удобнее.
Затем должна начаться установка соединения. В случае когда подключение все же не установилось, нужно перейти в IP настройки, затем вновь подтвердить запрос на получение адреса в автоматическом режиме.
Автоматическая настройка и подключение ТВ к роутеру.
На этом можно считать настройку законченной.
В меню сетевых настроек телевизора есть пункт «WP». С его помощью настройка подключения выполняется автоматически, если подобная функция поддерживается маршрутизатором. Это легко проверить: такая же кнопка должна быть и на роуторе.
Если таковая есть, выбирают соответствующий пункт на телевизоре, нажимают на кнопку «WP» на маршрутизаторе и удерживают буквально 10, от силы 15 секунд. Это достаточно, чтобы автоматически настроить соединение.
При использовании роутера Samsung можно воспользоваться опцией One Foot Connection.
Нужно зайти в соответствующий пункт меню и дождаться соединения.
Что такое коннектор rj45 и разъем RJ45
Registered Jack (RJ) — это стандартизированный физический сетевой интерфейс необходимый для подключения телекоммуникационного или информационного оборудования.
Важно отметить, что часто в литературе не разделяют понятия разъем и коннектор. Это происходит из-за того, что в английской документации все подобные интерфейсы называют connector
В нашей стране по стандартам СКС понятия разъём и коннектор различают.
- Разъем — это элемент для подключения и соединения линейных кабелей.
- Разъёмное соединение состоит их штекерного разъёма (штекер, вилка) и гнездового разъёма (розетка).
- В отличие от разъёма, коннектор — это часть разъема, служащая для подключения отдельных проводников кабеля в разъёме. Формально коннектор это позолоченный контакт с «ножом» для врезки в жилу кабеля.
Буквы и цифры RJ45 — это стандарт несимметричного разъемного соединения гнездового и штекерного разъёмов. Разъемное соединение rj45 образуется вставкой штекера в гнездо.
Обратите внимание, что в каждом разъёме два коннектора (контакта). Один коннектор врезной, он служит для подключения жил витой пары
Второй коннектор контактный, он коммутирует соединение в совмещаемом разъёме.
Предварительная особенность
Обратите внимание! Перед присоединением Смарт ТВ к интернету, в независимости от вида, важно знать основные показатели:
- скорость интернета, предоставляемая провайдером;
- качество беспроводного сигнала;
- в радиоканале скорость маршрутизатора.
Собственно они влияют на добротность показа телевидения с высоким разрешением картинки.
Какая скорость потребуется, чтобы телетрансляция была беспрерывной, и соответствовала заявленным стандартам? Для просмотра в онлайн-режиме 3D-фильмов понадобится минимальная скорость интернета – 20 Мбит/с, а для обычного разрешения HD будет достаточно от 2 Мбит/с. То есть необходимо соблюдать пропорциональность, чем выше стандарт изображения, тем больше предназначенная скорость.
Как подключить к роутеру по кабелю телевизор на Android TV?
Случается, что вроде бы подключили ТВ к роутеру по кабелю правильно, а фактически соединения неь и интернет на телевизоре не работает. Чаще всего это происходит из-за того, что некорректно установился IP адрес. Например, если в вашей локальной сети на маршрутизаторе отключен DHCP необходимо их указывать вручную.
Также бывает, что в настройках роутера включен фильтр устройств, которым разрешен доступ в интернет. В этом случае надо добавить свой телевизор в белый список. Подробно про управление данной функцией на разных моделях маршрутизаторов можно прочитать в другой статье.
В этой статье мы будет подключать к интернету телевизор LG. У нас на сайте уже есть инструкция по подключению телевизора к интернету по Wi-Fi сети. Но, если у вас нет возможности подключится по беспроводной сети, на вашем телевизоре нет Wi-Fi приемника, или вы больше доверяете кабельному подключению, то без каких-либо проблем, можно подключить телевизор по сетевому кабелю (LAN).
На всех телевизорах LG, которые поддерживают функцию Smart TV, есть сетевой LAN разъем (для чего он нужен, можете почитать здесь), в который нам нужно просто подключить кабель от роутера, выполнить некоторые настройки, и интернет сразу заработает. Можно так же подключить телевизор к интернету и без роутера, напрямую от провайдера. Но, там есть свои нюансы, о которых мы поговорим ниже.
Эта инструкция подойдет для всех моделей телевизоров LG со Smart TV
Причем, не важно какая у вас система Smart TV: старая, WebOS, или WebOS 2.0. После подключения по кабелю через роутер, вы сможете не только смотреть видео на YouTube, онлайн фильмы, или просматривать сайты в браузере
Можно будет без проблем настроить DLNA сервер для вашего телевизора, и смотреть фильмы, которые находятся на жестком диске компьютера. И если при просмотре больших фильмов по Wi-Fi обычно наблюдаются проблемы, то по кабелю все работает хорошо.
Проводное LAN подключение к сети интернет
Этот вид соединения Смарт — телевизора с сетью самый простой. Он позволяет сэкономить бюджет — не нужно приобретать дополнительное оборудование. Владельцы данных телевизоров положительно отзываются о проводном соединении, поскольку он отличается стабильностью сигнала.
Итак, вот пошаговое руководство по LAN – подключению:
- Желательно, чтобы под рукой был кримпер. Этот инструмент понадобится для зажима проводов витой пары. Это можно сделать и обычной отвёрткой, но более проблематично. С помощью витых пар делается соединение с внешним модемом.
- Интернет — кабель подсоединяем к разветвителю. Последний можно не использовать, если Вы будете пользоваться интернетом только через телевизор. В этом случае кабель подсоединяется напрямую к интернет — порту на телевизоре.
- Далее Smart — система на телевизоре самостоятельно запускает процесс настройки параметров сети.
Подключаем кабель к телевизору Если автоматизированная настройка по каким — то причинам не прошла успешно, смотрите раздел « ручная настройка».
Заключение
В статье мы рассмотрели, как можно обжать кабель лан, все способы и варианты
Как после обжатия проверить работоспособность выполненной работы и на что обратить внимание, чтобы не допустить ошибок. Надеемся, статья была для вас полезная
Вы поняли как можно обжать интернет кабель, чтобы у вас это получилось с первого раза.
Вы также можете почитать:
Как можно увеличить скорость интернета, самые легкие способы
Все способы как узнать свой IP адрес в одной статье
Пишет: неопознанная сеть без доступа к интернету на Windows 7, что делать? Причины, решения.
Как можно подключить принтер по сети, три способа
Варианты, как сменить ip адрес компьютера Windows 10, 8, 7
