Как настроить Wi-Fi роутер Upvel UR 315BN: полная инструкция

Всем привет! Меня в письмах постоянно спрашивают – как настроить роутер Upvel UR 315BN. Маршрутизатор достаточно редко используется, поэтому рассказывать буду как можно подробнее. Хотя настраивается он примерно также, как и другие модели. Начнем мы конечно же с подключения.

На задней панели у нас есть 5 портов. В первый WAN вставляем кабель от провайдера. Остальные 4 предназначены для локального подключения. Я туда подключу телевизор и компьютер. С компа как раз и буду делать настройку. Вы можете подключиться и с ноутбука. Также не забудьте подключить его к розетке с помощью блока питания и нажать на кнопку.

Теперь с компа или ноута, который подключен к маршрутизатору, открываем браузер и вписываем в адресную строку: 192.168.10.1. После этого вас попросят ввести логин и пароль. В обе строчки введите «admin».

ПРИМЕЧАНИЕ! Если пароль не подходит, и вы взяли его у знакомого друга, то его нужно сбросить до заводской конфигурации. Найдите кнопку «WPS/RST» и зажмите её на 10 секунд. Роутер должен при этом обязательно быть включен.

Настраиваем подключение к интернету

Сам процесс подготовки к работе с глобальной сетью ничего сложного из себя не представляет. Тем не менее, при подключении к разным провайдерам требуется использовать различные настройки. Например, для Билайн и Ростелеком они сильно отличаются – так как используется различный вид соединения.

PPPoE

Чтобы подключиться к интернету при помощи рассматриваемого устройства, необходимо через web-интерфейс выполнить определенные действия:

• ввести в соответствующие поля «admin» (или иные «login» и «password»);
• открыть вкладку под названием «Настройка интерфейса WAN»;
• в поле «Тип соединения WAN» выбираем значение «PPPoE»;
• вводим имя пользователя и password для конкретной учетной записи – эти данные обозначаются в заключенном клиентом договоре;
• выбираем «Тип подключения» — «постоянное» (или иное значение – на выбор пользователя);
• в разделе MTUуказываем значение 1452;
• тип DNS – определить автоматически;
• в последнюю очередь в самом низу веб-страницы требуется поставить галочки напротив следующих записей:
  • разрешить uPNP;
  • разрешить IGMP-прокси;
  • разрешить IPsecпо VPN-соединению;
  • разрешить PPTP по VPN-соединению;
  • разрешить L2TPпо VPN-соединению;
  • нажимаем на «сохранить изменения» (либо «save» — если используется англоязычная версия прошивки).

Фото: протокол PPPoE

Очень важно после того, как все работы через веб-интерфейс завершены, осуществить перезагрузку устройства. Желательно сделать это при помощи специально предназначенной для этого кнопки, расположенной в окне параметров – «перезагрузка» («Restart»)

L2TP

Также достаточно часто операторы соединяют своего абонента с глобальной сетью по L2TP. Одним из таких провайдеров является Билайн.

Для работы через данного оператора при помощи Upvelur 325bn требуется выполнить действия:

• входим в веб-интерфейс (вводим admin – логин и пароль);
• в поле «тип соединения WAN» выбираем L2TP;
• тип DHCP – динамический IP (DHCP) – в этом случае все три поля ниже будут заполнены автоматически;
• следующие разделы в обязательном порядке должны оставаться незаполненными:
  • o IP-адрес;
  • o login;
  • o Password;
• тип подключения – «постоянное»;
• тип DNS – «определять DNSавтоматически»;
• следует поставить галочки напротив следующих разделов:
  • o разрешить uPNP;
  • o разрешить IGMP-прокси;
  • o разрешить IPsecпо VPN-соединению;
  • o разрешить PPTPпо VPN-соединению.

Фото: настойка L2TP

Когда все перечисленные выше действия выполнены, нажимаем на «перезагрузить» («Restart»). Только после перезапуска все введенные параметры вступят в силу. Также при необходимости можно воспользоваться кнопкой перезагрузки, расположенной непосредственно в задней части корпуса маршрутизатора.

PPTP

Реже всего для работы с глобальной сетью используется PPTP-режим. Тем не менее, задать его основные рабочие параметры можно достаточно просто.

Для работы с данными типом соединения необходимо выполнить определенные действия:

• заходим в веб-интерфейс аппарата;
• открываем раздел «настройки»;
• переходим в «Интерфейс WAN»;
• выбираем в специальном раскрывающемся списке PPTP;

• указываем тип DHCP в соответствующе окне – динамический IP (адрес и маска будут присваиваться в данном случае автоматически);

• указываем имя пользователя, а также пароль в соответствующих окнах – эта информация обязательно должна присутствовать в тексте договора, заключенного на предоставление услуг связи (либо выдается провайдером иным способом);
• тип подключения – можно выбрать наиболее подходящий в конкретном случае (оптимальный вариант – «постоянное»).

После ввода всех необходимых данных и значений выполняется перезапуск маршрутизатора. Сразу после этого можно пользоваться интернетом. Либо при необходимости приступить к изменению иных параметров.

Настройка второго роутера с использованием Ethernet

Вы должны выполнить первоначальную настройку на основном маршрутизаторе.

Важно! Маршрутизатор должен быть подключен к кабелю Ethernet, а к компьютеру — другим кабелем. Если на вашем компьютере нет встроенного порта Ethernet, вам необходимо приобрести адаптер USB-Ethernet

Основной маршрутизатор будет контролировать подключение к Интернету, поэтому его следует настроить так, как если бы он был единственным маршрутизатором.

Вход в главный роутер

1. Вам необходимо получить доступ к веб-интерфейсу: введите IP-адрес (обычно 192.168.1.1, 192.168.1.0, 192.168.1.254 и т д.) в адресной строке браузера, а затем войдите в систему.
2. Если логин и пароль для доступа к панели администрирования ранее не менялись, что рекомендуется из соображений безопасности, то учетные данные для входа можно увидеть на наклейке, наклеенной на коробку или на нижнюю панель самого оборудования.

Конфигурации могут сильно различаться в зависимости от производителя и модели. Когда вы не можете найти конкретный параметр, рекомендуется обратиться к инструкции, входящей в комплект, или в раздел поддержки на сайте производителя.

Изменение параметра DHCP

Если вы настраиваете локальную сеть для локальной сети, вы можете пропустить этот шаг, поскольку настройки DHCP не меняются. При настройке LAN для WAN необходимо включить DHCP для назначения всех IP-адресов.

Параметр DHCP может быть расположен в разделе «Локальная сеть», «Настройки сети», «Настройки локальной сети» и т д.

После сохранения изменений необходимо выйти из веб-интерфейса, проверить интернет и отключить компьютер от роутера.

Настройка конфигураций второго роутера

На первом этапе к нему нужно подключить кабель, открыть панель администрирования, как это было сделано выше, и перейти к основным параметрам:

1. Для LAN-to-LAN отключите службу DHCP, установив соответствующий флажок, чтобы избежать конфликтов IP-адресов. Для LAN-WAN назначьте начальный и конечный адреса.
2. Чтобы назначить второму роутеру новый IP, перейдите на вкладку «Локальная сеть» (она может находиться в разделе «Локальная сеть», «Настройки сети» и т.п.).
3. Для LAN-to-LAN IP-адрес должен соответствовать первому маршрутизатору, а последняя цифра должна быть увеличена на единицу. То есть: если IP-адрес 192.168.1.1, то второстепенному присвоить 192.168.1.2, если 192.168.0.1, то 192.168.0.2.
4. Для LAN-to-WAN IP-адрес в этом случае должен быть за пределами диапазона DHCP, установленного на первичном.
5. После того, как IP-адрес настроен, необходимо убедиться, что маска этой подсети соответствует «первой» маске, и отключить UPnP, если этот параметр есть в настройках.

Изменение беспроводных каналов

Если оба маршрутизатора являются беспроводными, вам нужно вручную изменить каналы, чтобы два сигнала не мешали друг другу. Это легко сделать, настроив первый на любой канал от 1 до 6, а затем второй на канал 11.

Подключение оборудования

После сохранения изменений необходимо выйти из системы, отключить роутер от компьютера и поместить оба устройства в нужное место.

Независимо от используемой конфигурации сети маршрутизаторы должны подключаться друг к другу, но порт будет другим:

1. LAN-to-LAN: подключите один конец кабеля Ethernet к одному из доступных портов LAN на задней панели основного, а другой конец — к другому.
2. LAN-WAN: подключите один конец кабеля Ethernet к одному из доступных портов LAN на задней панели основного устройства, а другой конец — к порту WAN (Интернет) второго.

Настройка интернета на роутере UPVEL UR-315BN

После входа в систему настроек роутера вы попадаете на главную страницу, где отображается сводная информация о текущем состоянии роутера. В разделе Состояние WAN отображается тип установленного соединения и полученные или настроенные IP-адреса. На приведенном примере отображается состояние роутера в сети Ивстар, где задан тип подключения DHCP (получать адреса автоматически). В разделе Состояние WLAN отображается название вашей беспроводной сети (SSID), наличие пароля к ней (Шифрование). Кроме всего, здесь отображается версия программного обеспечения (прошивки) роутера UPVEL UR-315BN и продолжительность работы роутера с момента последнего включения в розетку. На главной странице вы всегда сможете проконтролировать верно ли настроен ваш роутер. В меню Состояние — Состояние LAN и Состояние WAN можно более подробно увидеть текущие настройки локальной сети и подключения к интернету.

В меню Состояние — Состояние WAN отображается тип подключения к интернету и настроенные IP-адреса, а также MAC-адрес роутера. На изображении представлен тип подключения DHCP который используется в сети Ивстар. По сути это заводская изначальная настройка роутера. MAC-адрес иногда требуется знать, чтобы провайдер мог инициировать ваше оборудование для работы в его сети. В сети Ивстар знание MAC-адреса может потребоваться (да и то иногда) только тем, кто подключен к интернет через кабельный тв-модем.

В разделе Состояние — Состояние WLAN отображаются параметры вашей беспроводной сети:

• Частотный канал — номер канала, на котором вещает роутер (от 1 до 13).
• пропускная способность — максимальная скорость соединения между вашим роутером и ноутбуком, планшетом, телефоном. Не путайте ту скорость со скоростью интернета!
• SSID — название вашей беспроводной сети.
• Шифрование — наличие установленного пароля на беспроводную сеть. Если вы решили поделиться бесплатно своим интернетом с соседями, здесь отображается фраза Незащищенная сеть (без паролей).
• Список клиентов — перечень устройств, подключенных в текущий момент к вашей беспроводной сети. Основным индентификатором здесь является MAC-адрес беспроводного устройства, которое подключено к роутеру.

Если данный роутер еще никто никогда не настраивал и он был вынут из коробки, тогда абоненты сети Ивстар могут сразу пролистать инструкцию по настройке роутера UPVEL UR-315BN к настройке беспроводного соединения. В сети Ивстар  на роутерах нужно настраивать только беспроводную сеть (по большому счету  пароль и название сети), все остальное подходит под нашу сеть автоматически.

Переходим в левом столбце меню в раздел Основные настройки — Настройка интерфейса WAN. именно в этом разделе происходят настройки соединения роутера UPVEL UR-315BN с интернетом. Пользователи сети Ивстар здесь ничего менять не должны: тип подключения к интернету должен быть таким как то выставлено производителем, т.е DHCP. Если вы выходите в интернет через телевизионный кабельный модем и роутер приобрели позже чем вас подключили к интернету, вам может понадобиться настройка MAC-адреса в этом окне ниже. Поставьте галочку рядом с опцией Клонировать MAC-адрес   и нажмите кнопку Узнать MAC-адрес чтобы скопировать его с сетевой карты вашего компьютера или ноутбука который подключался изначально при установке интернета в квартире. Рекомендуем отметить галочками опции Разрешить ping-опрос WAN-порта и Разрешить PPTP через VPN. Первая опция позволит вашему провайдеру проверять доступность вашего роутера с его серверов, а вторая позволит устанавливать VPN подключения по логину и паролю.

Если в сети вашего провайдера получается так, что сетевая карта должна получать адрес вида 192.168.10.*, тогда вам необходимо в настройке интерфейса LAN поменять внутренний IP-адрес на другой, к примеру на 15.15.15.1, иначе  будут проблемы с выходом в интернет. Если же интернет работает и без изменения этих настроек, то тут трогать без необходимости ничего не надо.

Абоненты Ивстар выбирают соединение с интернетом только Динамический IP, DHCP или Dinamic IP!

Если в вашей сети используется VPN или PPPoE-соединение с интернетом, требующее ввода как минимум логина и пароля, вам необходимо настроить это соединение. В роутере UR-315BN  делается это в разделе Основные настройки — Интерфейс WAN.

Так, к примеру, при использовании VPN-подключения необходимо выбрать Тип подключения PPTP, выбрать Тип адреса Динамический,указать в качестве Имени сервера адрес сервера авторизации (в сети Ивстар это nas.ivstar.net), указать имя пользователя (логин) и пароль от доступа к интернету. Ниже на этой же странице обязательно поставить галочку напротив опции Разрешить PPTP через VPN.

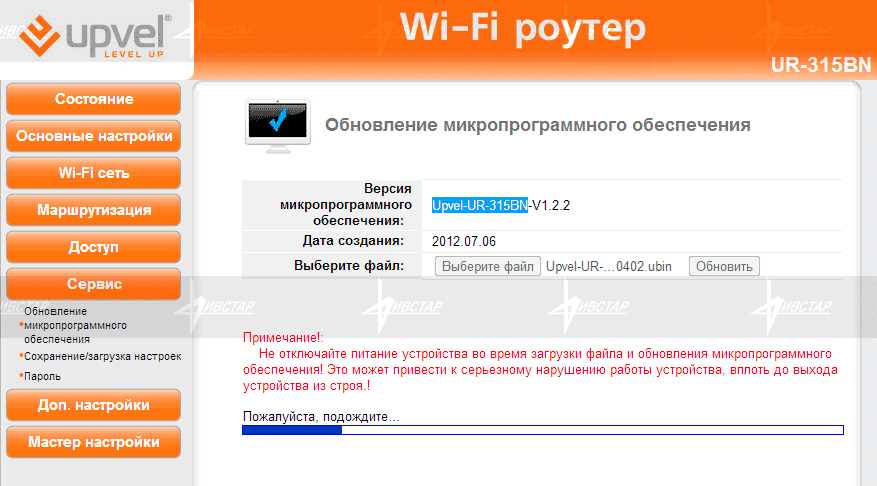

Перепрошивка

Перед началом настройки ADSL-подключения мы настоятельно рекомендуем вам обновить прошивку вашего роутера.

Процедура обновления программного обеспечения маршрутизатора не представляет собой ничего сложного и не требует каких-либо специальных знаний. Чтобы свести риски к возможному минимуму, запомните главное правило: не прошивайте роутер, подключившись к нему по беспроводной сети! Проводите перепрошивку, подключив ваш компьютер сетевым кабелем, как рекомендовано выше.

Для обновления прошивки роутера сделайте следующее:

1. Распакуйте архив с прошивкой.
2. Если вы ещё не подключили роутер, сделайте это сейчас. После подключения откройте браузер, в адресную строку введите адрес 192.168.10.1 и затем введите «admin» в качестве логина и пароля.
3. Если необходимо, переключите язык интерфейса.
4. Перейдите во вкладку «Сервис», выберите пункт «Прошивка», нажмите кнопку «Обзор» («Browse»), выберите распакованный файл прошивки и нажмите «Обновить».

Подождите пару минут, пока роутер перезагружается.

Внимание! Не отключайте сетевой кабель и питание роутера во время перепрошивки!

Сбросьте настройки роутера на заводские. Для этого переверните корпус роутера и найдите кнопку «Reset». Она скрыта в глубине корпуса для защиты от случайного нажатия. Поэтому возьмите длинный и тонкий предмет, наподобие зубочистки или канцелярской скрепки, нажмите кнопку и удерживайте её около 15 секунд. Если все светодиодные индикаторы загорятся одновременно — значит, вы всё сделали правильно. Подожите ещё немного, пока роутер перезагружается.

Процедура перепрошивки универсальных роутеров UPVEL также наглядно продемонстрированна в нашей видеоинструкции.

Как подключить роутер upvel ur 315bn?

Из «эксклюзивных» функциональных возможностей у модема ur 315bn можно отметить только функцию Repeater (повторитель), которая позволяет расширять зону покрытия другой беспроводной точки доступа.

В остальном же все весьма прозаично: одна несъемная антенна, возможность беспроводного и кабельного подключения внешних устройств, функция WPS (совмещенная с кнопкой сброса настроек маршрутизатора до заводских) и поддержка IP TV.

На передней панели роутера ur 315bn расположены:

— четыре индикатора подключения к портам LAN1~LAN4; — индикатор WAN, который загорается красным, когда на роутер не поступает интернет-сигнал с оборудования провайдера; — индикатор WLAN, свидетельствующий об активации функции WiFi; — индикатор питания Power; — индикатор Status.

О неисправности (или некорректной работе) маршрутизатора ur 315bn свидетельствует отсутствие на данном индикаторе светового сигнала.

На тыльной стороне маршрутизатора расположены:

— один разъем WAN, необходимый для подключения оставленного провайдером интернет-кабеля; — четыре слота RJ-45 для кабельного подключения к маршрутизатору внешних устройств; — разъем DC для подключения адаптера питания маршрутизатора; — кнопка включения устройства; — кнопка RST/WPS.

Для активации функции WPS данную кнопку следует нажать однократно и кратковременно (1 – 2 секунды), при длительном удерживании кнопки в нажатом состоянии (10 секунд и более) произойдет сброс настроек upvel ur 315bn до заводских.

Подключение роутера upvel ur 315bn для его первичной настройки осуществляется следующим образом:

— подсоедините кабель блока питания (поставляемого в комплекте с устройством) к разъему DC на задней панели маршрутизатора, а сам адаптер питания – к электросети 220В.;

— переведите выключатель питания в положение ON (при этом на передней панели должен загореться индикатор Power);

— подключите предоставленный провайдером интернет-кабель RJ-45 к разъему WAN (при корректном подключении к интернету должен загореться соответствующий индикатор WAN);

— подключите один конец сетевого кабеля (из базовой комплектации маршрутизатора, или самостоятельно купленную витую пару) к разъему сетевой карты компьютера, а другой – к любому из четырех LAN-портов роутера upvel ur 315bn. При корректном соединении с компьютером на панели индикаторов должен загореться соответствующий занятому порту светодиод.

Также рекомендуется проверить настройки сетевой карты компьютера, с которого вы планируете осуществлять настройку роутера upvel ur 315bn.

Настройка роутера Upvel в режиме репитера, или клиента Wi-Fi сети

Здравствуйте. В прошлый раз (год назад) я писал (комментарий от 15.06.2017) как соединил роутеры Upvel UR-315BN в одноранговую сеть в целях увеличения площади покрытия WiFi одного SSID. Сейчас обстоятельства коренным образом изменились. Захотелось поделиться опытом.

Итак. Мы имеем, в пределах досягаемости, доступную нам WiFi сеть. Задача – получить интернет посредством беспроводного подключения для «расшаривания» в нашей внутренней сети. Для этого нам понадобится один из роутеров (Upvel UR-315BN) превратить в клиент (репитер).

Заходим в настройки роутера через браузер компьютера, подключённого патчкордом к испытуемому нами устройству, введя его собственный IP-адрес в строке и набрав ранее установленный нами, в целях безопасности, логин и пароль доступа к интерфейсу. Сразу же после этого открываем вкладку «Режим работы» и меняем «галку» на «Беспроводное WAN-подключение».

Обязательно сохраняем изменения кнопочкой внизу и переходим на вкладку «Основные настройки WiFi». Здесь меняем режим работы на «Клиент» и вводим SSID (имя сети) к которой мы намерены подключиться.

Делаем всё как на скриншоте ниже, помня о том, что канал и способ шифрования на точке доступа и нашем репитере должны быть идентичны (поэтому выставлен номер канала «авто»). О шифровании немного из надписей на рисунке. Обязательно не забываем сохранить изменения кнопочкой внизу (иначе все наши телодвижения были напрасны).

Далее нажимаем на кнопку «Поиск WiFi сетей» и попадаем на страницу, собственно, поиска сетей. Здесь жмём «Поиск» (странно, как было не догадаться?!) и перед нами предстаёт таблица с доступными в нашей местности сетями.

Находим необходимую нам сеть, помечаем её «галкой» и нажимаем «Подключиться» внизу. Нам предложат ввести SSID и пароль. Вводим имя и пароль сети к которой мы подключаемся. Сохраняем.

В зависимости от прошивки, либо роутер начинает перезагружаться сам, либо нам нужно нажать кнопочку «перезагрузить» на странице «состояние» (в самом начале интерфейса).

После этого роутер какое-то время думает (при этом настоятельно просит не выключать и не перезагружать его). После минутного ожидания, вас скорее всего снова попросят ввести логин и пароль доступа к интерфейсу роутера (но не факт — никто не может быть уверен что у него на уме). Итак, смотрим вкладку «Состояние».

Если в списке «Настройки WiFi» -> «Состояние» появилась надпись «Connected», значит всё Ok и мы подключились к удалённой точке доступа.

Можно сразу же в браузере проверить наличие интернета, открыв какой-нибудь сайт. Ну, и для любителей cmd конечно: ping, tracert, pathping. Если такой надписи, о соединении, не появляется слишком долго, то процедуру следует повторить с самого начала.

Итак, после того как один из наших роутеров (в нашем случае это Upvel) превратился в репитер, то теперь к нему можно подключать остальные посредством витой пары из LAN репитера в WAN доступа нашей сети.

Я уже говорил в прошлый раз о том, как настроены остальные и по этому повторяться не буду. Лишь отмечу, что они работают в режиме «шлюз», а в настройках WAN интерфейса стоит DHCP клиент (то есть подключён к выделенной линии не предполагающей ввода логина и пароля провайдера).

Вот пожалуй и всё. Смотрим скорость.

Не супер скоростная точка доступа нам попалась, конечно, но на безрыбье. Да, ещё, в каждый из роутеров можно попасть из каждого устройства, подключённого к любой точке доступа сети, введя в строке браузера его IP и набрав логин и пароль безопасности данного роутера. Может быть кому то пригодится.

Большое спасибо Ивану, который поделился этой полезной информацией по настройке роутера Upvel в режиме репитера (клиента).

Источник

Комплект и внешний вид

Данная модель выполнена из белого пластика с логотипом на верхней панели. Хорошо подходит для установки на горизонтальные поверхности, а также снабжена пазами для закрепления на стене в двух положениях. Присутствуют индикаторы, отражающие работу роутера и кнопка выключения Wi-Fi, позволяющая при необходимости отключать беспроводную связь.

Антенна располагается сзади и прикреплена к корпусу, после установки ей необходимо придать нужное положение. Полностью прекратить работу устройства можно с помощью отдельной кнопки питания, вынесенной на заднюю панель маршрутизатора. На дне находится и кнопка сброса, помогающая вернуться к стандартным параметрам.

Фото: внешний вид роутера Upvel UR 344an4g

В комплект входят:

• сплиттер;
• утилита для быстрой настройки;
• адаптер питания;
• кабель для подключения телефонной линии;
• руководство пользователя;
• гарантия.

Фото: комплектация маршрутизатора

Вопрос-ответ

Можно ли, и если да, то как установить роутер Upvel на вертикальной поверхности?

Ответ: корпус роутера, допускает крепление в любом положении. Антенна, «вращается» в двух плоскостях (сама антенна, должна быть направлена «по вертикали»). Снизу на корпусе, предусмотрены 2 крепления.

Как подключить WiFi роутер Upvel в отсутствии розетки «220 Вольт»?

Ответ: суммарная потребляемая мощность роутера, не может превысить 6 Ватт (по некоторым данным – 5). Адаптер БП из комплекта, выдает напряжение 5 Вольт, с силой тока 1,2 Ампер. По идее, можно использовать даже адаптер питания с выходом «USB-порт» (рассчитанный на 1000мА), но – не «зарядник» для телефона. Помните: подобные действия, в любом случае, лишают гарантии.

Настройка сети Wi-Fi

Вкратце рассмотрим, как работает «300-мегабитная» сеть Wi-Fi, и в чем отличия от «150-мегабитной». Известно, что диапазон 2,4 ГГц поделен на 13 каналов. При использовании «быстрого» протокола «802.11 N», допустимы следующие варианты: включен один из радиоканалов шириной 20 МГц (скорость связи – до 150 Мбит/с), либо, используются два канала по 20 МГц (удвоенная скорость). Добавим, что во втором случае – устройства работают на двух «находящихся рядом» радиоканалах, поэтому, в таком варианте можно говорить о диапазоне шириной в 40 МГц.

В настройках, как правило, предусмотрен выбор основного канала. WiFi роутер Upvel ur 325bn, к сожалению, не может делать «автоматический выбор», находя наименее зашумленные частоты без участия администратора. Добавочный радиоканал – выбирается «вверх» (upper), либо «вниз» (lower) от основного.

Диапазон 2,4 ГГц

Например, в качестве основного, можно использовать канал номер 9. Тогда, добавочный радиоканал – может быть установлен «выше» 9-го (13-й), либо «ниже» по частоте (5-й). В обоих случаях, наша сеть займет полосу шириной в 40 МГц.

Чтобы настроить сеть Wi-Fi в роутере, надо перейти к вкладке «Wi-Fi сеть» -> «Основные настройки»:

Настройка беспроводной сети

Где – устанавливают следующие значения:

1. «Wi-Fi модуль» – «Вкл.»
2. «Режим» – «AP» (обязательно)
3. 3. В строке «SSID» – необходимо установить имя сети, требуемое пользователю
4. «Частотный канал» – оставляем «по умолчанию (B+G+N). Но если каждое абонентское устройство Wi-Fi – поддерживает работу по протоколу «802.11 N», лучше выбрать здесь «только N».
5. Самое сложное выполнено. Оставляем «Пропускную способность» в значении «Авто», ширину частотного канала – так же. Номер основного канала – по умолчанию используется «9-й», но можно установить с 1 по 13-й (как видим, сейчас – «добавочный» настроен как «upper»).

Хотите работать на «скрытом имени»? Переключите «Трансляцию SSID» в положение «Откл.». Дальше, на вкладке идут настройки шифрования (мы выбрали WPA2-PSK с шифрованием AES, установили ключ для сети). Не нужно шифрование – установите в списке «Аутентификация» значение «Незащищенная Wi-Fi сеть».

Выполнив настройку, нажимают кнопку «Применить изменения». Роутер сохранит значения, затем, беспроводная сеть – будет создана автоматически.

Как настроить WiFi роутер Upvel на максимальную скорость беспроводной сети? Необходимо правильно подобрать частотный диапазон и использовать по возможности режим «только N». Кроме этого, можно отрегулировать значение мощности передатчика: вкладка «Дополнительные настройки» содержит селектор «Мощность выходного сигнала».

UPnP и настройка uTorrent

Опция под названием «UPnP» в роутере – может быть включена при настройке соединения (галочка «Включить UPnP», как рассмотрено выше).

Следующим шагом по использованию опции – должна стать настройка программ, установленных на ПК, которые включены в локальную сеть. В программе uTorrent надо открыть меню «Настройка» -> «Настройка Программы». Выбрать в списке «Соединение». Установить галочку «Переадресация UPNP».

Для каждой из программ с UPnP-опцией, дополнительно надо придумать уникальное значение порта. В uTorrent, в поле «порт входящих соединений» – установите требуемое значение. Нажмите кнопку «OK».

Настройка числа соединений в uTorrent

Кроме этого, рекомендуется ограничить число одновременно открытых соединений (должно быть не более 200-300). А также, максимальную скорость (как загрузки, так и отдачи файлов).

Выполнение рекомендаций – гарантирует, что при работе роутера не будет возникать проблем с соединением.

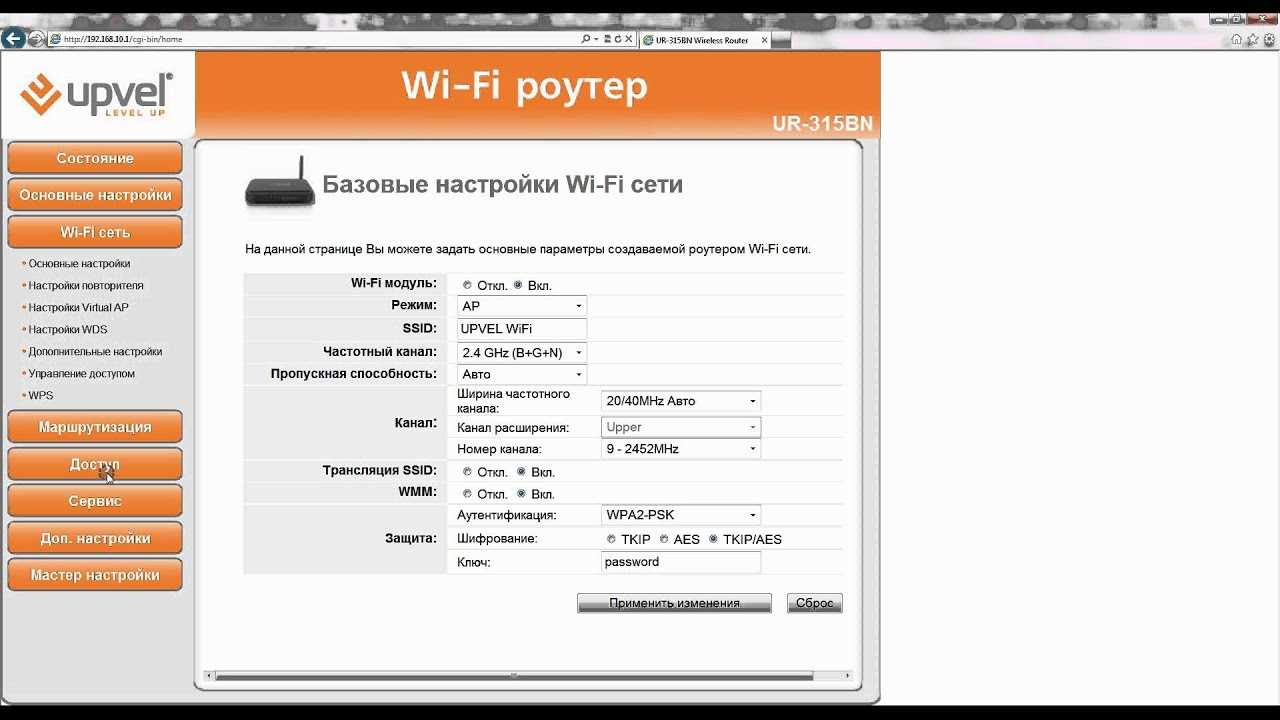

Настройка беспроводной сети (Wi-Fi) на роутере UPVEL UR-315BN

По сути настройка беспроводной сети — единственное. что требуется настроить пользователю сети Ивстар в силу используемой технологии подключения интернет. Перейдите в левом столбце в раздел Wi-Fi сеть в меню Основные настройки. Необходимо проверить и настроить следующие параметры:

• • Wi-Fi модуль выставить в положение Вкл (включено). Если вам не нужна беспроводная сеть в квартире, поставьте точку в позицию Выкл.
  • Режим выставьте в положение AP (точка доступа).
  • В строке с SSID введите латинскими символами и(или) цифрами название вашей беспроводной сети, например, IVSTAR.NET.

<li»>Частотный канал выставляйте 2.4 GHz B+G+N (Mixed), чтобы по возможности позволить всем устройствам подключаться к роутеру. Если возникают проблемы с подключением, когда одно устройство видит вашу сеть, а другое нет, попробуйте изменить эту опцию на другую.

• Номер канала оставьте заводским если у вас нет проблем с интернетом по беспроводной сети. Если часто по вай-фай интернет неустойчив, с первого раза не подключаются ваши мобильники или планшеты, смените номер канала на другой. Такая проблема часто бывает при размещении по соседству баз радиотакси, пожарных, постов полиции и других источников радиопомех.
• В поле /Аутентификация выставьте самый сложный вариант шифрования вашего соединения WPA2-PSK, задайте пароль (ключ) от 8 до 64 символов на ваш вай-фай. Если одно из устройств не может подключиться к вай-фай, измените тип аутентификации на другой или поменяйте пароль.

Остальные настройки рекомендуются к изменению только для опытных пользователей. Большинство обычных пользователей могут уже лазить в интернете!

Дополнительные настройки роутера UPVEL UR-315BN для продвинутых пользователей

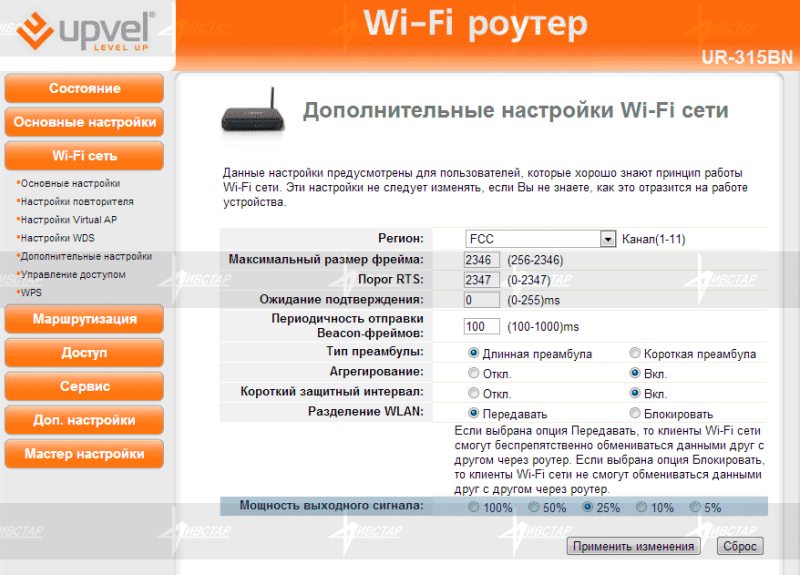

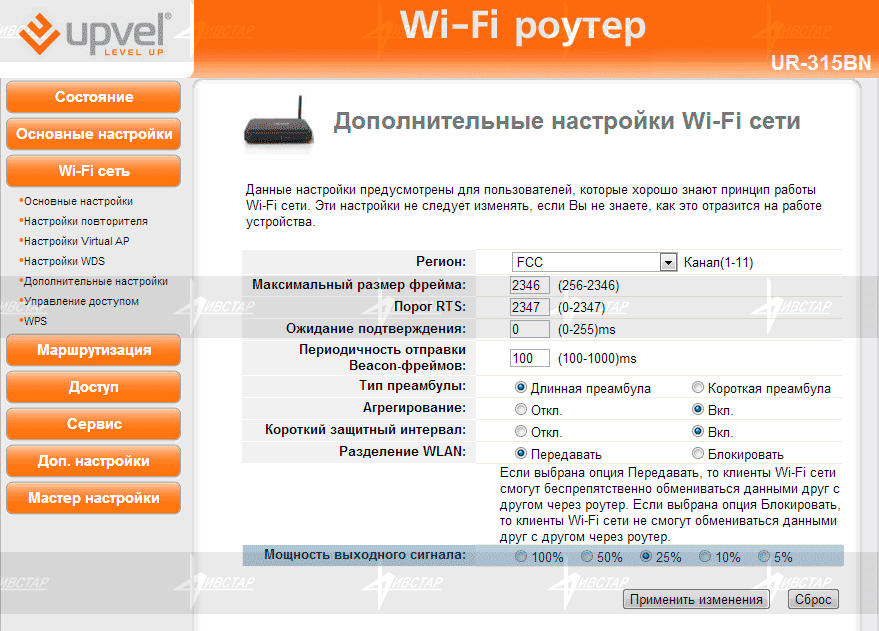

В меню Wi-Fi сеть — Дополнительные настройки можно отрегулировать работу вай-фай на расстояниях, близких к максимально возможным (на открытой местности при приближении к 300 метрам, в зданиях — к 100 метрам). При плохой работе вай-фай, а также при очень близком расположении ваших устройств, иногда будет полезно снизить мощность радиопередатчика вай-фай до 25% и ниже от номинальной. Сделать это можно, отметив нужное процентное значение мощности выходного сигнала. Для тех, кто беспокоится о своем здоровье, мощность в 5% будет весьма кстати, если ваш планшет подключен к роутеру в соседней за стенкой комнате.

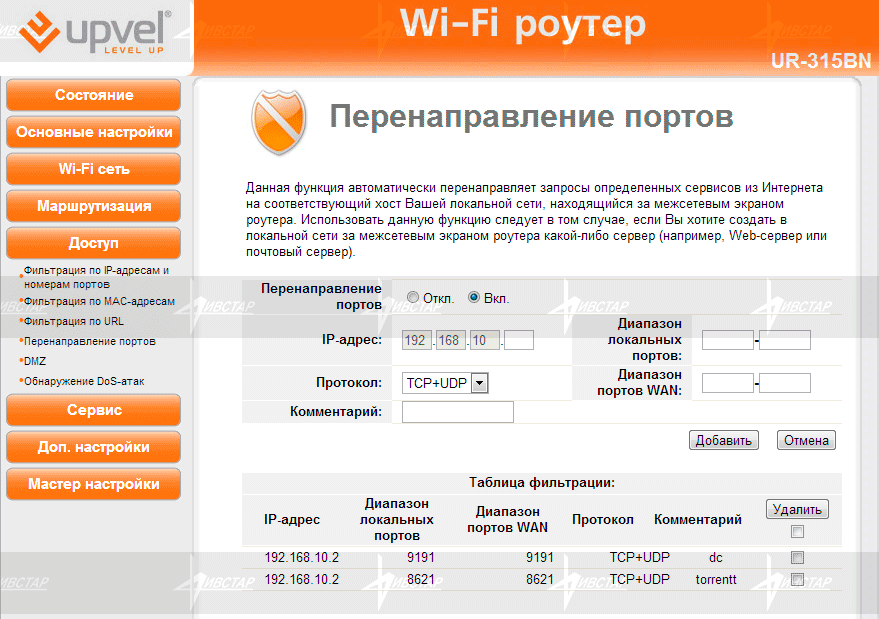

Если вы на одном из подключенных к роутеру устройств  организовали игровой или веб-сервер, вы можете настроить перенаправление портов на роутере, чтобы посетители могли заходить на эти сервера. Настройка перенаправления портов на роутере UR-315BN осуществляется в разделе Доступ — Перенаправление портов.

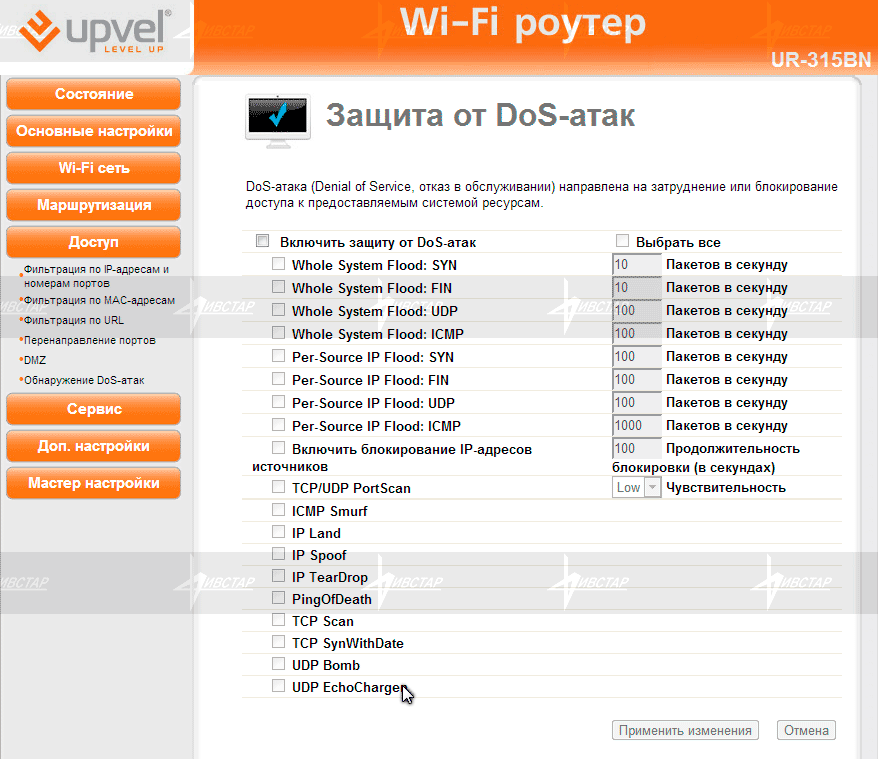

Дополнительно вы можете защитить свои сервера и компьютеры от DoS-атак извне в разделе Доступ — Обнаружение DoS-атак.

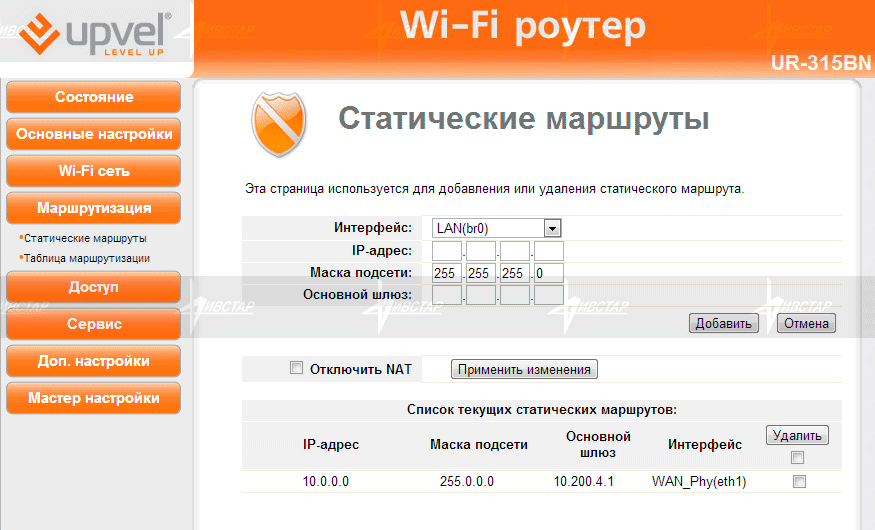

Если после установки роутера пропал выход в какую-либо сеть провайдера, например пиринговую сеть, вам может потребоваться настроить маршрутизацию на роутер. Сделать это можно в разделе Маршрутизация — Статические маршруты.

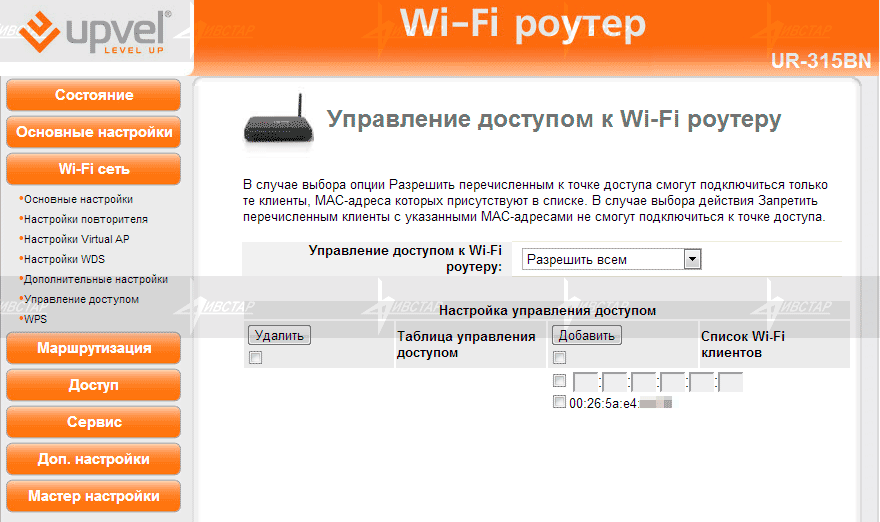

Если вам нужно ограничить доступ устройств с которых можно будет зайти в настройки роутера или наоборот, снять ограничение, вы можете сделать это в разделе Wi-Fi — Управление доступом. В качестве устройств вводятся их MAC-адреса.

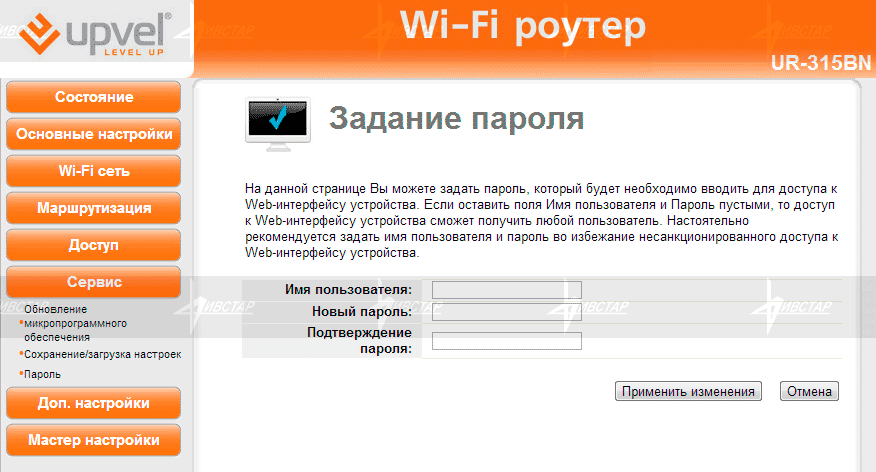

Сменить пароль на вход в настройки роутера можно в разделе Сервис — Пароль.

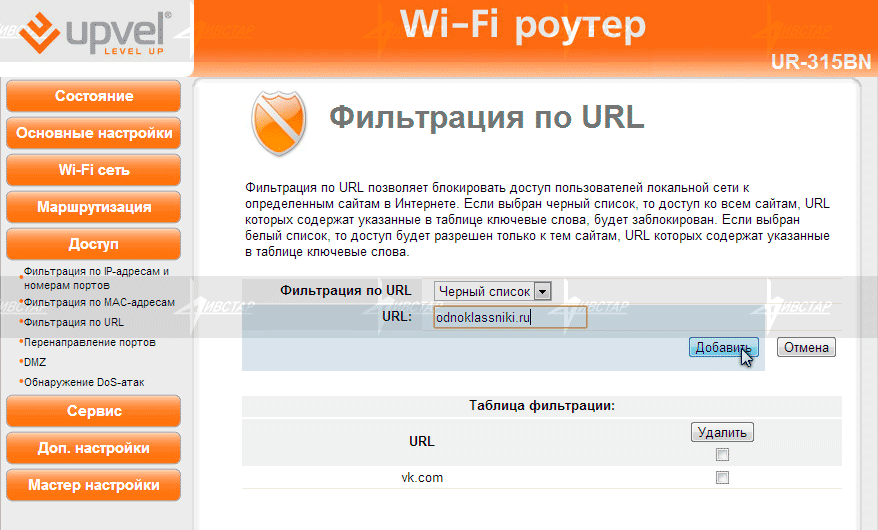

Если возникнет необходимость закрыть доступ к определенным сайтам  или разрешить только конкретные сайты через ваш роутер UPVEL UR-315BN, вы можете зафильтровать их в разделе Доступ — Фильтрация по URL.

Роутер также позволяет сделать фильтрацию к доступу в интернет по MAC-адресу в разделе Доступ — Фильтрация по MAC.

Роутер также позволяет сделать фильтрацию к доступу в интернет по MAC-адресу в разделе Доступ — Фильтрация по IP-адресам и номерам портов.

Если ваш роутер работает нестабильно со дня покупки, некорректно работает какая-либо функция роутера, вы можете обновить прошивку роутера UPVEL UR-315BN в разделе Сервис — Обновление программного обеспечения. Скачать свежую версию прошивки можно с этой страницы ниже или с сайта разработчика.

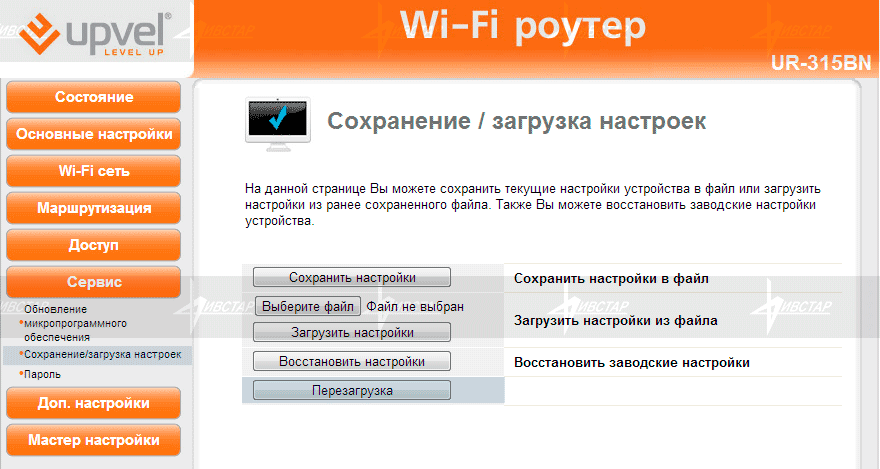

Вы можете сохранять все проделанные изменения на роутере в файл настроек , сохранив его на ваш компьютер, а затем, при необходимости восстановить настройки на роутере. Сделать это можно в разделе Сервис — Сохранение/Загрузка настроек. Кроме того здесь же можно сделать программную перезагрузку роутера

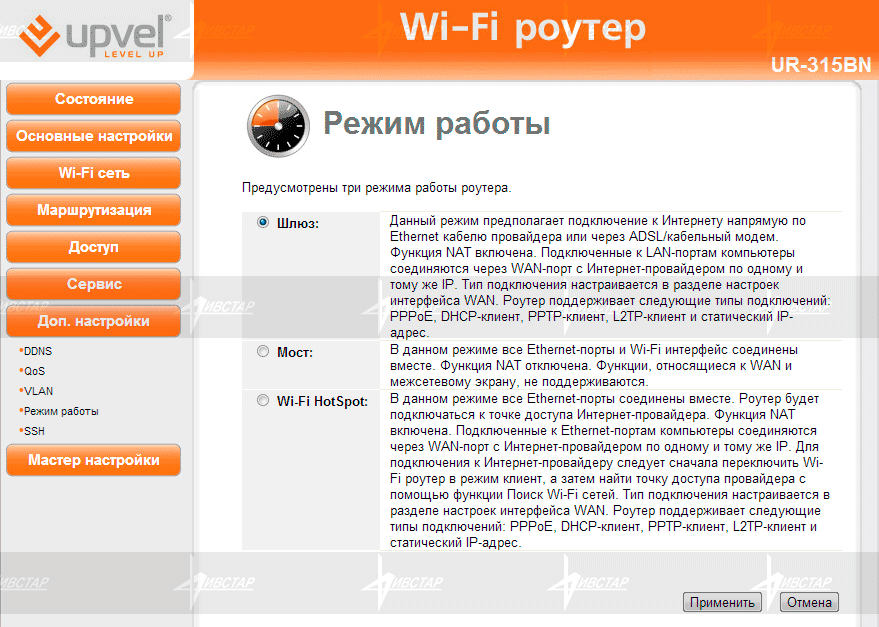

Если вы хотите превратить роутер в ретранслятор сигнала или организовать точку доступа в вашем кафе, вы можете поменять режим работы роутера в разделе Дополнительные настройки — Режим работы.

Кроме того, роутером можно управлять и через SSH и произвести ряд других настроек, но это уже отдельная история…

Характеристики

Маршрутизатор имеет две аппаратные версии – v 1.0 и v 1.3. В статье подробно рассмотрена вторая модель, как более новая и актуальная.

Технические характеристики UPVEL UR-315BN :

Беспроводные стандарты	IEEE 802.11 b/g/n, IEEE 802.3, IEEE 802.3u
Диапазон рабочих частот	2,4 Ггц
Протоколы подключения к Интернету	Динамический IP, статический IP, PPOE, PPTP, 2LTP
Тип шифрования	64/128-WEP, WPA-PSK/WPA2-PSK, WPA/WPA2-RADIUS
Скорость соединения	До 150 Мбит/с
Разъемы	4 LAN, 1 WAN
Индикаторы	LAN 1-4, WAN, WLAN, Status, Power
Антенна	1, несъемная, коэффициент усиления 2 дБи
Чувствительность приемника	802.11b -85 dBm, 802.11g — 68 dBm, 802.11n -62 dBm
Мощность передатчика	802.11b — 15 dBm, 802.11g — 15 dBm (типовая), 802.11n — 13 dBm

В комплекте с роутером производитель поставляет блок питания, руководство пользователя, диск с программой и инструкцией, Ethernet-кабель длиной 1,5 м.

Подключение роутера

После того, как сетевой интерфейс настроен, перейдите к подключению роутера.

1. Подключите поставляемый в комплекте сетевой кабель UTP («витую пару») к сетевой плате компьютера и к портам LAN2 — LAN3 роутера.
2. Если у вас подключена услуга IPTV, соедините IPTV-приставку с портом LAN4 роутера при помощи сетевого кабеля.
3. Отсоедините кабель телефона от телефонной розетки и подключите его к порту PHONE сплиттера.
4. Включите сплиттер в телефонную розетку.
5. Телефонный кабель из комплекта поставки подключите к порту DSL маршрутизатора и к порту MODEM сплиттера.
6. Подключите штекер блока питания к разъему POWER роутера и затем подключите блок питания к розетке. Включите питание кнопкой SWITCH. На передней панели роутера должен загореться индикатор Power. Начнется загрузка роутера.
7. После загрузки роутер автоматически присвоит IP-адрес подключенному компьютеру. На передней панели роутера загорится индикатор подключения к соответствующему порту LAN, а в области уведомлений панели задач Windows появится сообщение о том, что компьютер подключен к локальной сети.
