Особенности создания wi-fi-устройств. часть 2: решение проблем с помехами с помощью baw-фильтров

Всегда ли нужно заземление?

Многие из нас считают, что громоотвод, установленный на крыше, способен защитить домашнюю технику от молнии. Здесь не все верно. Громоотвод действительно защищает строение от грозы, поскольку принимает и отводит в грунт основной удар молнии – её высоковольтный разряд. Но пока это произойдёт, в молниеотводе успевает сгенерироваться электромагнитное поле, образуются блуждающие токи, способные вызвать перенапряжение в электрической системе дома и в его линии электропитания.

Последствия молнии и электромагнитного импульса

Антенна, установленная на здании, которое не оборудовано молниезащитой – это очень высокая вероятность попадания молнии в антенну и опасности поражения электрическим током.

Какие риски возникают во время грозы? Для антенной системы и телевизионных приёмников, взаимодействующих с ней, угрозы могут распространяться по таким сценариям:

взаимодействие электромагнитного поля разряда молнии с петлями проводов, которые имеются в здании;
если мачта антенны не имеет заземления, то при прямом попадании в антенну, ток молнии может проникать внутрь здания. Протекая через различные типы проводящих установок, повреждать устройства в них;
прямой удар молнии в провода электролиний, питающих здание;
разряд в непосредственной близости от объекта может представлять угрозу из-за частичного притока грозового электричества через проводники, заглублённые в грунт.

Домашняя телесистема очень уязвима для перепадов напряжения в грозу. Поэтому заземление антенны – это одна из важных мер в комплексе её защиты, но не единственная.

Нормативные требования

Требования электробезопасности, которые применяются к телесистемам и кабельным сетям, вы можете найти в «Правилах устройства электроустановок» (7-ая ред.), а также в инструкции РД 34.21.122-87. Меры, перечисленные в этих основных нормативах, касаются защиты антенных систем, в том числе спутниковых, от атмосферных явлений и разрядов молнии.

Диагностика неисправностей, вызываемых грозой

Если после грозы в работе маршрутизатора появились проблемы или он полностью перестал работать, проверьте, не связаны ли эти трудности с блоком питания (БП). Это один из компонентов, чувствительных к перепадам напряжения в электрической сети. Для диагностики лучше всего использовать такой же, но заведомо рабочий блок питания от аналогичного маршрутизатора. Например, его можно попросить у друзей или соседей.

При отсутствии этой возможности воспользуйтесь БП от другого роутера, если он имеет такой же штекер и характеристики тока. Свойства напряжения на входе, как правило, одинаковы

Следует обратить внимание на параметры преобразованного электрического тока, который подаётся на выходе. Их можно узнать со стикера, который расположен на корпусе блока

Также существуют универсальные блоки питания с пошаговой регулировкой напряжения.

Подключите новый БП к роутеру и проверьте работу устройства. Даже если сломан сам роутер, вы можете не бояться подключать к нему новый блок. Проблемы маршрутизатора крайне редко приводят к поломке БП. Нормальная работа от нового источника питания будет свидетельствовать о том, что сам роутер не пострадал от перепада напряжения, возникшего из-за грозы. В этом случае достаточно заменить БП. По сравнению со стоимостью нового маршрутизатора цена нового блока довольно низкая.

Если замена источника питания не принесёт желаемых результатов, причина проблемы — сам роутер. При отсутствии пломб на корпусе или после истечения гарантийного срока вы можете разобрать устройство и осмотреть плату. Поверхностный осмотр поможет оценить масштаб повреждений и локализовать проблему

Также следует обратить внимание на то, какие именно затруднения возникают при работе. В дальнейшем эта информация указывается при обращении в сервисный центр

Главные признаки, свидетельствующие о том, что оборудование сломалось из-за грозы:

Перестаёт работать роутер, не реагирует на кнопку включения;
Светодиодные индикаторы на корпусе горят, но сети нет;
Сеть WiFi не включается или работает с постоянными перебоями;
Локальная сеть и WiFi работают, но нет доступа к Интернету;
Беспроводная сеть работает, но компьютеры домашней сети не подключаются к Интернету через порты LAN.

Возможные причины неполадки

Не работающий Wi-Fiв доме может быть сродни катастрофы, особенно, если от него зависит еще и работоспособность телевизора. Беспроводная связь, пускай и очень удобная, способна вызвать много нервных моментов, особенно, если не известно, а почему все не работает.

Wi-FiРостелеком может не работать из-за:

Технических работ на линии провайдера.
Погодных условий.
Забитого Wi-Fiканала в вечерние часы и на выходные, и большой нагрузки на сеть.
Сбоя настроек роутера, компьютера и иных гаджетов.
Неоплаченной перед Ростелеком задолженности за интернет на следующий расчетный период.
Технических неисправностей оборудования – роутера, компьютера, проводов.

Сложнее всего устранить последнюю ситуацию, и она и является самой пугающей, поскольку может потребовать дополнительных затрат.

Остальные проблемы абонент может решить самостоятельно.

Устройство грозозащиты

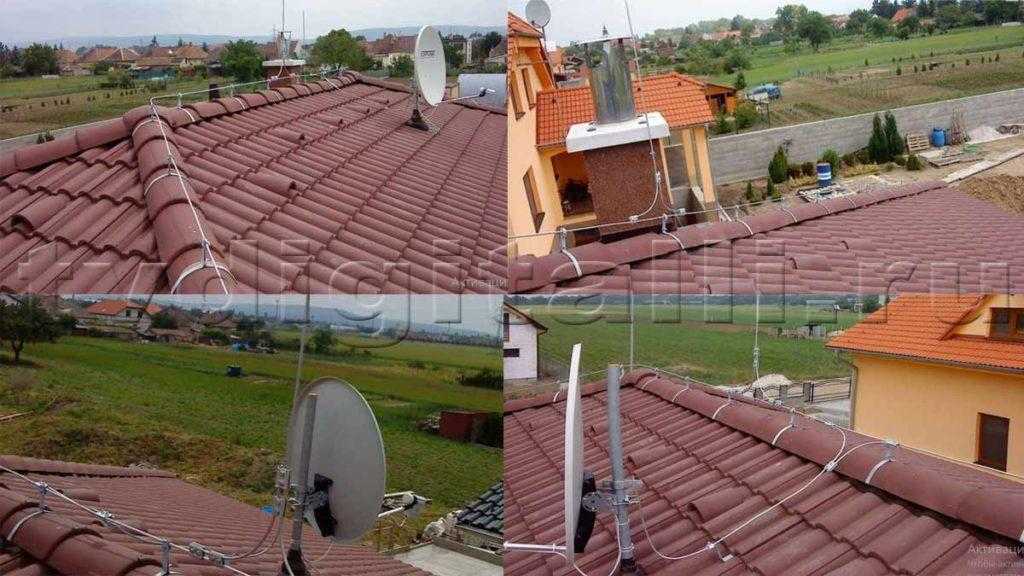

Молниеотвод от прямого удара молнии

Если ваша антенна одиноко возвышается над крышей и это самая высокая точка ваших угодий, то вам нужно комплексно подходить к защите вашего имущества и видеотехники. Во-первых, нужно оснастить крышу вашего дома молниеприемником токоотвода (идеально – медная катанка, от 8мм диаметром). Для его фиксации на кровле – монтируются металлические конструкции – держатели. Приёмник соединяется с токоотводом, а тот с заземляющим проводником. Это может быть отдельный контур, а могут быть заземлители, расположенные у вас на участке, если в доме выполнялось заземление проводки.

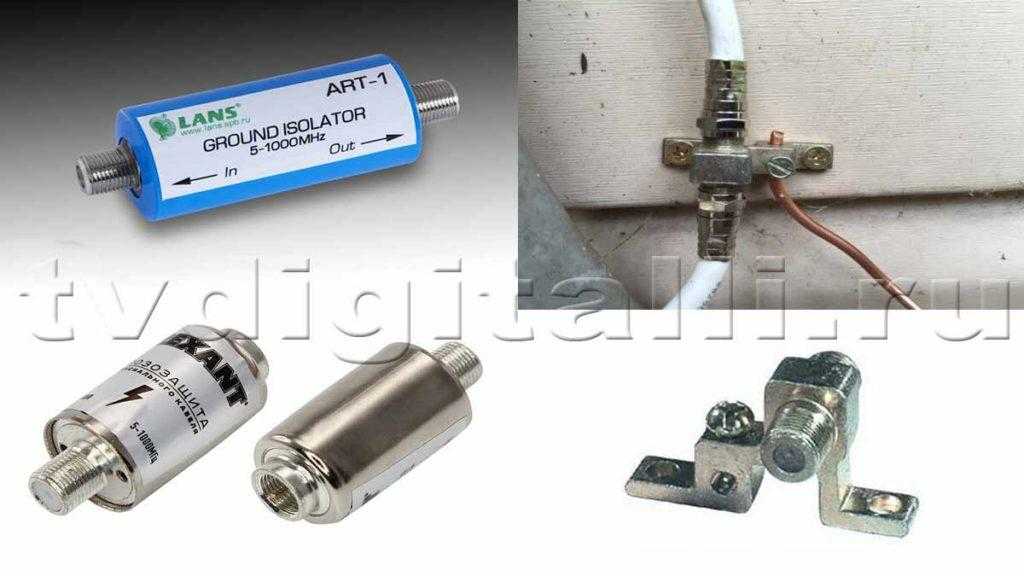

Грозозащита на кабель

Второй этап защиты от молнии – это грозозащита для видеоцепей – целое семейство микроустройств, работающих по принципу предохранителя, который устанавливается в виде коаксиального сегмента, в разрыв кабеля. Цель любой грозозащиты – нейтрализовать электромагнитное воздействие при ударе молнии в антенную установку. Конструкция грозозащиты для телевизионных систем такова, что при прохождении через неё высокого напряжения, её чувствительный элемент – плавкая вставка или колба с газом – разрушается, и модуль выбывает из телекоммуникационной цепи, размыкая её. Для всех кабелей требуется правильный выбор соответствующих защит от перенапряжений, чтобы не ухудшить параметры полезного сигнала и, одновременно, обеспечивать эффективную защиту.

Как доказать виновность

Теперь следует разобраться, куда звонить после случившегося. В первую очередь, если после грозы или просто внезапно вы заметили, что моргнул свет и ваша бытовая техника сгорела из-за скачка напряжения, нужно вызывать аварийную ремонтную бригаду электриков. Они должны составить акт о том, что произошел скачек напряжения. Вызов фиксируется в журнале у дежурного диспетчера.

Интересно! На подстанциях есть оборудование, которое фиксирует скачки напряжения. Если после этого у вас сгорела бытовая техника, а аварийную бригаду вызвать не получилось, то по коллективному заявлению снабжающая организация должна предоставить информацию или справку, если скачек действительно был. Образец заявления о предоставлении этой информации вы видите ниже.

После этого нужно отвести сгоревшую технику в сервис или вызвать мастера на дом. Специалист должен провести экспертизу. В ходе этой экспертизы должны определить, стал ли скачек напряжения причиной выхода из строя бытовой техники. Если вы сразу же заказали услуги по ремонту устройства – заранее уточните, выдает ли чек этот сервис. Деньги, которые вы потратите на ремонт и экспертизу вы можете потребовать у виновной организации, чтобы доказать размер потраченной суммы понадобятся чеки.

Важно: Сервис должен иметь соответствующую лицензию и аттестацию. Чтобы у вас было больше шансов доказать свою правоту, нужно скооперироваться с соседями, если у такая же проблема, как и у вас. С актом и результатами экспертизы следует обращаться в снабжающую электричеством организацию или в управляющую контору вашего дома

С актом и результатами экспертизы следует обращаться в снабжающую электричеством организацию или в управляющую контору вашего дома

Чтобы у вас было больше шансов доказать свою правоту, нужно скооперироваться с соседями, если у такая же проблема, как и у вас. С актом и результатами экспертизы следует обращаться в снабжающую электричеством организацию или в управляющую контору вашего дома.

Заявление должно быть зарегистрировано как входящее письмо. Для этого, обычно, в левом верхнем углу ставят штамп, на котором указана дата и номер письма. В противном случае оно может «случайно» потеряться. Один экземпляр должен остаться у вас на руках, на нем тоже должны поставить штамп. Сам штамп может ставится и в другом месте, как на фото выше, кстати можете использовать это как образец претензии.

Далее следуют два варианта развития событий:

Организация сама возмещает ущерб, что маловероятно.
Организация отказывается в возмещении ущерба, и вы обращаетесь в суд.

Интересно: эксперты утверждают, что наблюдается положительная статистика разрешения таких вопросов в пользу пострадавших потребителей.

Как защитить маршрутизатор от грозы

Самый лучший, и надежный способ: как только видим, что скоро может быть гроза, полностью отключаем питание от роутера (отключаем блок питания от электросети) и обязательно, вытягиваем с роутера сетевой кабель от провайдера. Из синего WAN разъема. Ждем пока гроза закончится. Я понимаю, что не всегда есть возможность уследить за этим, но поверьте, это самый эффективный способ.

Помогут ли всякие там сетевые фильтры и т. д.? Не знаю, я не сильно разбираюсь во всех этих технических моментах. Но, если у вас есть возможность подключить роутер через тот же самый обычный сетевой фильтр, то сделайте это. Но не забывайте, что сломаться роутер может не только из-за сбоя в напряжении (помехах) со стороны блока питания, но и от сетевого WAN кабеля (который в синий разъем подключается).

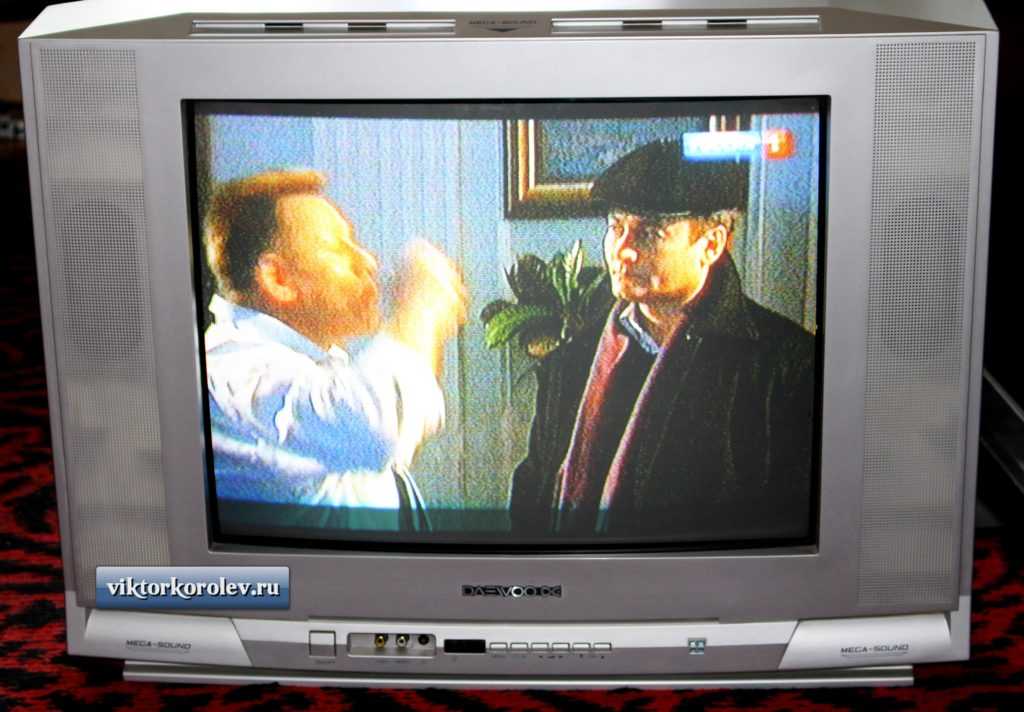

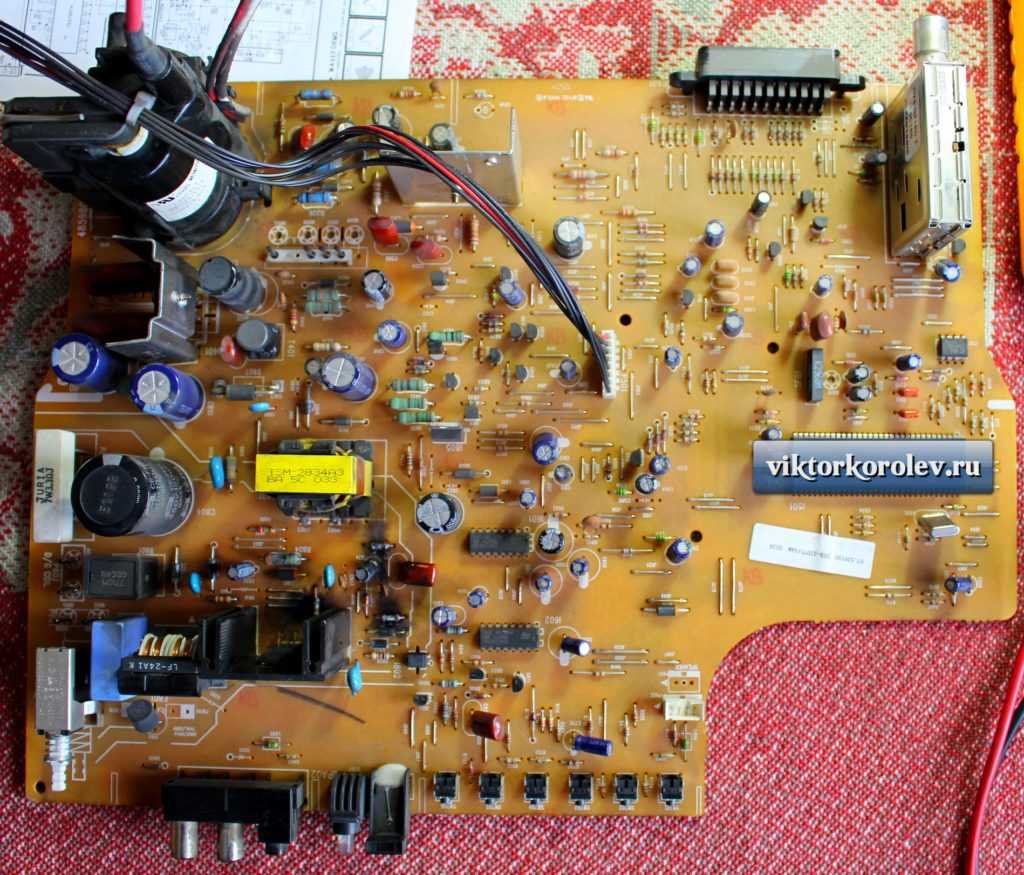

Итак, поступил в ремонт телевизор Daewoo KR21D7T, на шасси CP-185L(G)

, который был «подбит» ударом молнии.

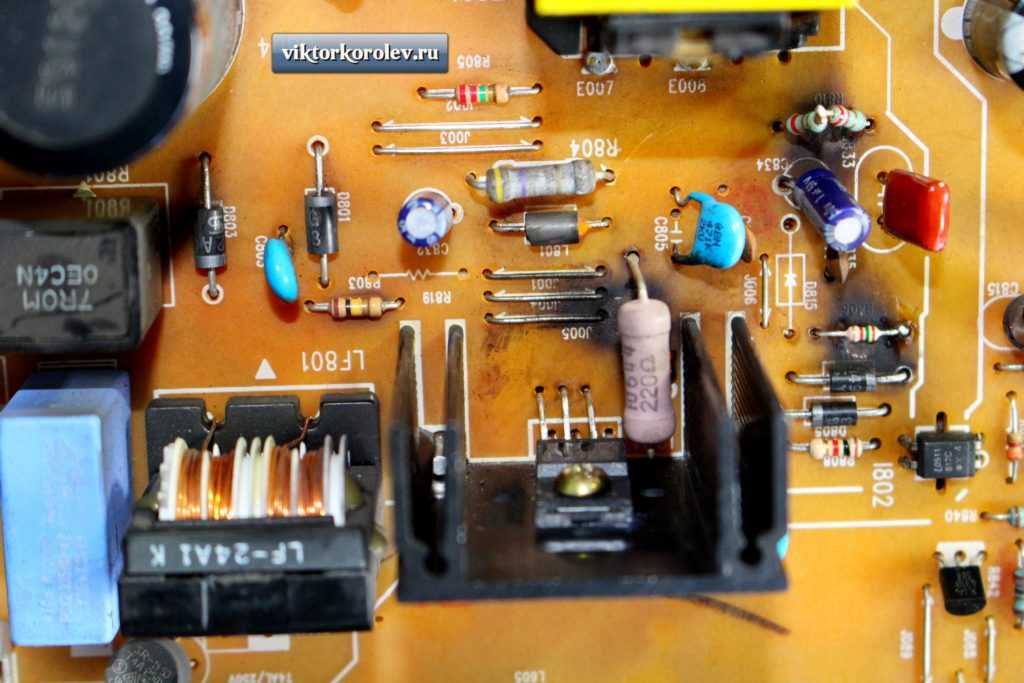

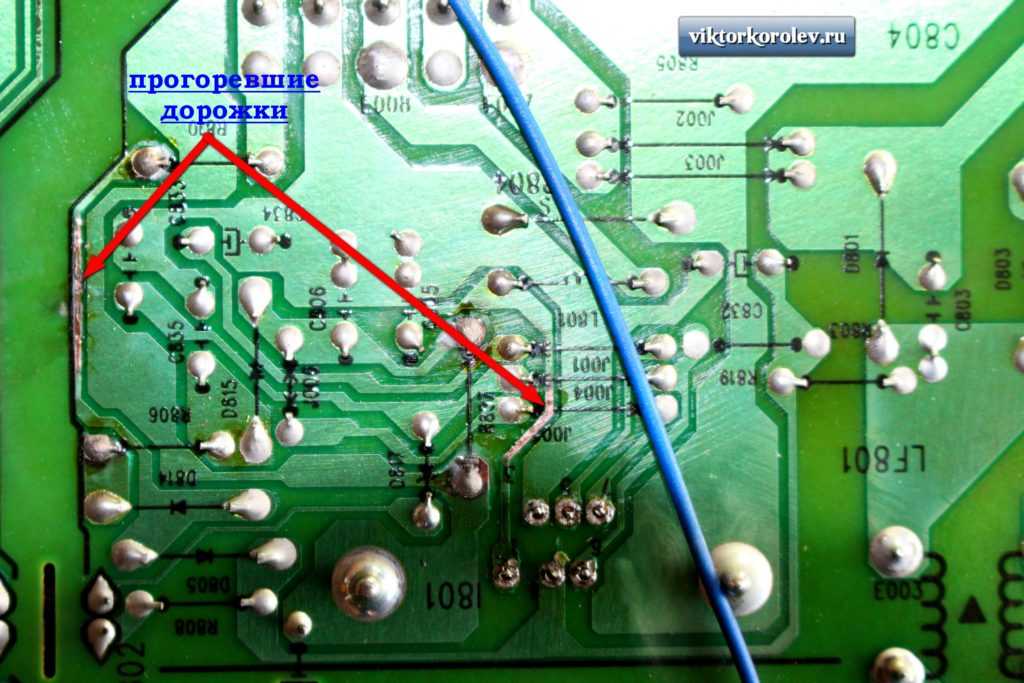

Как можно заметить на фото, в телевизоре произошел маленький пожар. Ну что же, бывало и по хуже. Для начала я нашел схему, чтобы было проще опознать выгоревшие детали (схему можно скачать из данного сайта).

Такие неисправности могут возникнуть не только от грозы, но и от перепада напряжения

в сети.

Теперь осталось произвести ремонт блока питания телевизора

.

Но, опасения не подтвердились и блок питания телевизора

запустился без каких-либо проблем.

Ну, вот и всё, мы с вами произвели ремонт телевизора своими руками после грозы

, с чем нас и поздравляю!

Что делать, если роутер перестаёт работать из-за грозы

Если у вас все еще есть доступ к панели управления, попробуйте перепрошить роутер. Для этого зайдите в веб-интерфейс по адресу, указанному внизу устройства. Введите этот IP-адрес в любом браузере, на открывшейся странице введите свой логин и пароль. Их также можно найти на наклейке, прикрепленной к нижней части роутера. Если беспроводной сети нет или веб-сайт не открывается через Wi-Fi, подключите устройство к компьютеру через порт LAN или восстановите заводские настройки, нажав кнопку «Сброс», которая обычно утоплена в корпусе.

Перейдите на страницу дополнительных настроек или настроек системы. Для конкретного пункта меню найдите руководство на веб-сайте производителя в Интернете. Там же можно скачать архив с последней версией прошивки. В веб-интерфейсе устройства откройте раздел «Обновление ПО», «Обновление прошивки» или «Обновление прошивки». Нажмите «Выбрать файл» или «Обзор» и в открывшемся диалоговом окне введите путь к загруженному файлу. Программное обеспечение будет обновлено, а затем перезапущено.

Большинство современных маршрутизаторов имеют четыре порта LAN и один разъем WAN. Если шторм затронет только порт WAN, маршрутизатор будет нормально работать в локальной и беспроводной сети, но не будет подключен к Интернету. В этом случае вы можете переназначить один из портов LAN на порт WAN, а затем подключить кабель ISP к этому порту. Если эта опция недоступна в стандартной прошивке, попробуйте найти стороннее программное обеспечение, поддерживающее эту функцию.

Если обновление программного обеспечения не помогает, проблема вызвана физической проблемой. Ремонт оборудования роутера в домашних условиях — задача непростая. Не рекомендуется пытаться ремонтировать роутер самостоятельно, особенно если у вас нет такого опыта. Ремонт лучше доверить профессионалам, у которых есть соответствующее оборудование, запчасти и расходные материалы. Вы можете решить, хотите ли вы обратиться в авторизованный сервисный центр (SSC) или поручить работу кому-либо, кто не имеет официального разрешения.

Как правило, уполномоченные ремонтники выполняют работы более высокого стандарта, чем обычные неуполномоченные специалисты. Производитель поставляет им напрямую техническую документацию и запасные части. Обучение сотрудников таких центров также может проводить производитель. Единственный недостаток авторизованного ремонтного центра — более высокая стоимость работ. Поэтому, если вы хотите сэкономить, ваш маршрутизатор, поврежденный молнией, может отремонтировать сторонний специалист.

Гарантийный ремонт проводится только в официальных авторизованных мастерских, поэтому, если ваше оборудование все еще находится на гарантии, свяжитесь с ними. Контактные данные можно найти на гарантийном талоне или в магазине, где было приобретено устройство. Бесплатный ремонт поврежденных роутеров из-за удара молнии не всегда возможен, так как падение напряжения не является гарантийным случаем для большинства СЦ.

Что делать если дерево упало на провода?

Если дерево упало на провода, необходимо следовать определённому алгоритму действий:

Следует сфотографировать факт падения или снять на видеокамеру.
Собрать показания свидетелей, обязательно в письменной форме с указанием всех личных данных.
Если упавшее на провода дерево причинило материальный ущерб, тогда следует обратиться в отделение полиции. Здесь должны проверить, имелись ли противоправные действия в отношении имущества.
Заказать экспертизу упавшего дерева, которая покажет, в каком состоянии оно находилось и была ли халатность со стороны управляющей компании.
На основании экспертного заключения подавать в суд о возмещении материального ущерба.

Если дерево упало на провода, и вы хотите доказать вину управляющей компании и возместить причиненный ущерб, тогда стоит провести экспертизу упавшего дерева. Для этого обратитесь к профессиональным экспертам АНО «Центр Экологических Экспертиз», которые проведут необходимые исследования и в оперативные сроки предоставят экспертное заключение. Если оно покажет, что упавшее дерево было в аварийном состоянии и нуждалось в ликвидации, тогда это будет веским доказательством в суде и позволит вам защитить свои права в споре с коммунальными службами.

Что нельзя делать при заземлении

Как известно, русский народ хитёр на выдумку. Часто эта хитрость оборачивается против самих хозяев. Расхожий миф о том, что организовать квартирное зануление с помощью перемычек в розетке – хороший тому пример. В силу технической неосведомлённости, а чаще самонадеянности, жильцы пускаются на разные ухищрения, которые не имеют ничего общего с электробезопасностью. Относительно заземления домашней телесети на случай грозы, знайте, что ни один квалифицированный электрик не посоветует проделать следующее:

закреплять стойку телевизионной антенны на канале домовой вентиляции или на дымовой трубе;
фиксировать антенные растяжки вблизи электрических кабелей или водопроводных труб;
использовать домовые инженерные системы в качестве заземления. Представьте, что может произойти при попадании мощной электрической искры в газовый трубопровод!

Многие видели в фильмах, что бывает, если фен для сушки волос попадает в наполненную ванную. Такого же эффекта можно ожидать, если молния попадёт в водопроводную или канализационную сеть.

Почему электричеством нельзя пользоваться в грозу — или все-таки можно?

Существует сотни причин не выключать технику. Многие так и
делают с надеждой, что молния попадает в ЛЭП раз на 20 лет, и на этот
раз пронесет. Но, зачем играть в лотерею, если можно защититься и
спокойно пользоваться электричеством. Давайте разберемся, чего именно
стоит опасаться во время грозы.

Миф о том, что электротехника — грозовой магнит

Как Вы уже поняли, электроприборы не притягивают молнии.
Этот миф очень похож на то, что якобы нельзя в грозовую погоду
пользоваться мобильными телефонами — это не правда. Такое утверждение
появилось после того, как в 2006 году в «Британском медицинском журнале»
bmj.com была опубликована статья о том, что мобильный телефон усугубляет последствия удара молнии. Но, в тексте нет ни слова о том, что мобильники притягивают грозу.

После выхода статьи, газеты начали массово печатать
заголовки типа «Мобильные телефоны опасны во время грозы». Везде
говорилось, что жертвы во время удара говорили по телефону или то, что
он у них был при себе. Тема вызвала резонанс и начала еще больше
раскручиваться. Так появился на свет этот популярный миф. Но, могут ли в
действительности электроприборы притягивать грозовые разряды?

Как электроприборы влияют на грозу

На самом деле, выключенная или включенная бытовая электротехника никак не влияет на грозу.
Это связано со спецификой возникновения данного природного явления. В
облаках скапливается статический заряд с силой в полмиллиона ампер и
напряжением в миллионы вольт. Чтобы разрядить такую энергию необходимо
нейтральное поле, способное пропустить ток сверхвысокой мощности.

Поглотить такую энергию может только земля. Природный
барьер между плюсовой тучей и минусовой землей — воздух, который сам по
себе диэлектрик. И как только скопившийся заряд набирает достаточно
мощности, чтобы пробить эту природную изоляцию — появляется молния. Чаще
всего электрический разряд идет по дождевым каплям — пути наименьшего
сопротивления, а на земле нацеливается в высокие объекты: железные
трубы, мокрые деревья, молниеотводы и т.д. Мизерное электромагнитное
поле смартфона и или другой техники никак не может повлиять на заряд
такой мощности.

Техника не притягивает грозовые разряды, но она может пострадать от них. Чтобы этого не случилось, ее нужно защитить.

Разновидности молниезащиты

Заземление антенны, будь то в частном секторе или в городской высотке – это способ «закопать» в ближайший газон часть энергии при прямом попадании молнии. Способ закономерный, но не стопроцентный

Существуют дополнительные меры предосторожности, которые успешно используются в телесетях – применение устройств специальной грозозащиты. Убедитесь сами: телевизор, который подключён к электросети, имеет антенный разъем. Таким образом, даже отключённое от сети устройство может быть повреждено, если разряд молнии попадёт в антенну

Антенный провод, перед введением его в здание, должен пройти через элементы защиты от перенапряжения. Модули защиты коаксиала были разработаны специально, с целью грозозащиты для коаксиального кабеля

Таким образом, даже отключённое от сети устройство может быть повреждено, если разряд молнии попадёт в антенну. Антенный провод, перед введением его в здание, должен пройти через элементы защиты от перенапряжения. Модули защиты коаксиала были разработаны специально, с целью грозозащиты для коаксиального кабеля.

Чтобы грозозащита коаксиального кабеля была эффективной, следует защитить все кабели домашней ТВ-сети.

Низкая скорость передачи данных

Плохо работает Wi-Fi Ростелеком? Если скорость низкая, то причины могут быть следующими:

Высокая нагрузка на оборудование провайдера. Подобная ситуация чаще всего возникает вечером, когда абоненты активно пользуются интернетом. Необходимо обратиться в Ростелеком и попросить компанию выполнить модернизацию сети для увеличения пропускной способности.
К роутеру подключено несколько устройств. Если сразу 3, 4 или 5 пользователей активно серфят в сети, то общая нагрузка на технику существенно повышается. В результате падает скорость передачи данных для каждого подключенного устройства. Вариант только один – отключить от сети лишнее оборудование.
Не самые лучшие характеристики роутера. Каждая модель обладает собственной пропускной способностью, которая зависит от множества факторов

Поэтому обращайте внимание на параметры при покупке подобного оснащения.

Сетевые фильтры

Ещё, как вариант, но менее надежный, можно использовать сетевые фильтры. Как утверждают некоторые техники, они способны предотвратить поломку , но абсолютной гарантии в этом ни у кого нет. Мало ли какой мощности разряд может попасть в сеть! Как видите, способов защитить себя и свое электронное имущество от подобных казусов не так уж и много. Поэтому мы вам советуем самый простой и надежный из имеющихся способов – отключайте всю технику в квартире от питания, когда начинается гроза. Никто и никогда не знает, к каким последствиям это может привести.

Как там у Тютчева: “Люблю грозу в начале мая…”. А вот маршрутизаторы и прочая техника переносит ее с трудом С началом весны сразу увеличилось количество комментариев, что мол после грозы появились проблемы в работе Wi-Fi роутера, или проблемы в работе оборудования у интернет-провайдера. Да, вся техника боится гроз, особенно с сильным громом. А роутеры аж в дрожь бросает, когда еще тучи за окном только собираются.

Кстати, по этому вопросу я уже писал статью “Защищаем компьютер от грозы” (эх, давно это было, еще в 2012-том). Сегодня, я хочу дать несколько советов, как защитить свой маршрутизатор от поломки из-за грозы, и рассмотрим возможные поломки и способы их решения.

Вопрос по проблеме с роутером Tp-Link после грозы:

Похоже, что сгорел WAN разъем, а может и все погорело, сложно что-то конкретное ответить на такие вопросы. Кстати, очень часто пишут, что горит только индикатор питания на роутер, и все. Сброс настроек не помогает.

Или вот, еще один комментарий:

Этот случай посложнее будет. Если блок питания от роутера горячий, и не горит ни один индикатор питания, то скорее всего, что это была последняя гроза, которую увидел роутер.

Если за окном полил дождик, и немного погремело, и после этого у вас появились проблемы с работой интернета по Wi-Fi, да и по кабелю, то не спешите выкидывать свой маршрутизатор, или нести его в ремонт. Возможно, что проблема как раз и не в нем, а в оборудовании интернет-провайдера. Оно так же может пострадать.

Что бы проверить это, просто вытяните кабель от интернет провайдера с маршрутизатора и подключите его к компьютеру, напрямую. Если интернет работает, то проблема скорее всего действительно в роутере.

Какие могут быть симптомы? Возможные решения.

1.
На маршрутизаторе не светится ни один индикатор, он не реагирует на подключение к электросети. Горячий сам маршрутизатор, и/или блок питания.

Скорее всего, вам нужно будет купить новый роутер. Если есть возможность, то попробуйте подключить другой блок питания, от другого устройства. Возможно, сгорел именно блок питания, а с самим маршрутизатором все в порядке. Есть ли смысл нести роутер в ремонт? На этот вопрос ответить очень сложно. Скажу так, что в большинстве случаев, намного проще купить новый.

2.
Светится только индикатор питания. Проще говоря, индикаторы ведут себя не так как всегда. Маршрутизатор не реагирует на подключения кабеля от провайдера (WAN). Не получается зайти в настройки, нет Wi-Fi сети.

Как и в первом случае, скорее всего, что-то погорело. Возможно, сгорел WAN разъем. Не исключено, что проблемы с питанием. Можно так же попробовать другой блок питания. Попробуйте сделать сброс настроек, хотя, сомневаюсь что это поможет.

3.
После грозы роутер работает, но пропала Wi-Fi сеть, или подключение без доступа к интернету.

Может быть, что просо слетели все настройки. В том числе, настройки вашей беспроводной Wi-Fi сети, она получила стандартное название и вы ее не видите. Точнее видите, но не знаете что это ваша сеть. Или, подключение есть но в интернет не выходит. Если на стороне провайдера все хорошо (напрямую интернет работает), то скорее всего, просто слетели настройки WAN (параметры для подключения к интернету).

Поломки и симптомы могут быть самыми разными. Все зависит от того, что у вас там случилось, и от производителя/модели сетевого устройства. Я скажу так: если роутер подает хоть какие-то признаки жизни, там можно попасть в настройки, мигаю индикаторы, то можно еще попробовать его настроить, или сделать сброс настроек. Но, если он вообще не реагирует ни на что, то проще наверное будет купить новый.

Подобные проблемы могут случится не только из-за, или во время грозы. Какой-то скачек напряжения в электросети, проблемы с оборудованием у провайдера, или еще какие-то неизвестные нам факторы, могут с легкостью вывести маршрутизатор из строя.

Типы помех: внутренние и внешние

Беспроводные устройства могут страдать как от собственных помех, так и от помех, создаваемых сигналами других беспроводных систем. Чаще всего перекрестные помехи возникают между стандартами Bluetooth и LTE с одной стороны и Wi-Fi с другой. Это связано с тем, что именно эти технологии являются наиболее популярными и распространенными. Давайте рассмотрим эти ситуации подробнее.


Рис. 2.	Беспроводные устройства могут страдать как от собственных помех, так и от помех, создаваемых сигналами других беспроводных устройств.

Помехи, генерируемые самим беспроводным устройством. Для поддержки различных беспроводных стандартов внутри устройства приходится реализовывать несколько антенных архитектур, которые могут мешать друг другу. Сигнал, передаваемый одной антенной, с точки зрения приемника, работающего с другой антенной, увеличивает мощность шума и ухудшает соотношение сигнал/шум. То есть, эффективность приема (Rx) уменьшается.

Снижение чувствительности приемника из-за внешнего шума приводит к ухудшению или нестабильности беспроводных соединений. Подобная проблема возникла еще при появлении первых радиоприемников, но теперь она становится особенно актуальной для современных беспроводных технологий и устройств, включая смартфоны, Wi-Fi-маршрутизаторы, Bluetooth-гарнитуру и др.

Существует несколько сценариев негативного взаимодействия беспроводных систем:

Две радиосистемы занимают граничащие частоты, и происходит частичное перекрытие диапазонов.
Гармоники одного передатчика совпадают с несущими частотами, используемыми другим передатчиком.
Две радиосистемы имеют одни и те же частоты.

Перекрестные помехи между LTE и Wi-Fi. Как показано на Рис. 3, некоторые частотные каналы LTE, а если конкретно, то диапазоны 40, 7 и 41, очень близки к каналам сети Wi-Fi. Таким образом, перекрестные помехи могут возникнуть как на нижней, так и на верхней границе диапазона 2.4 ГГц. Без выполнения грамотного проектирования каналы сотовой связи и Wi-Fi могут взаимно ухудшать качество передачи и приема друг для друга.


Рис. 3.	Взаимное влияние LTE и Wi-Fi может возникнуть как на нижней, так и на верхней границе диапазона 2.4 ГГц.

Перекрестные помехи между Bluetooth и Wi-Fi. Передача данных в Bluetooth и Wi-Fi осуществляется по-разному и с использованием разных протоколов, однако физически они работают в одном частотном диапазоне 2.4 ГГц (Рис. 4). В результате Wi-Fi и Bluetooth могут мешать друг другу. Если речь идет об устройстве, которое одновременно поддерживает и Wi-Fi и Bluetooth, то помехи между этими двумя стандартами способны негативно влиять на производительность и надежность обоих беспроводных интерфейсов.


Рис. 4.	Bluetooth и Wi-Fi делят один частотный диапазон.
