Как измерить напряжение мультиметром блок питания

Как проверить блок питания компьютера без материнской платы

Если компьютер не включается, откройте корпус достаньте из него блок питания, предварительно отключив его от питания. Да, вас не ударит током, если вы коснетесь даже работающего исправного блока, но вот вышедший из строя блок питания может повести себя непредсказуемо. Возьмите себе за правило всегда обесточивать любую электронику, если надо заглянуть внутрь, изменить конфигурацию, что-то переподключить и так далее.

Предупреждение: мы не несем ответственности за вред, нанесенный человеку или имуществу при самостоятельной проверке работоспособности блока питания или любых других компонентов. Если вы не знаете, что делаете, или не уверены в своих силах, обратитесь к квалифицированному специалисту. Ответственность за свои действия, жизнь и имущество, несете только вы.

Итак, вы вытащили из компьютера блок питания, что дальше?

Возьмите обычную канцелярскую скрепку и найдите на блоке самый большой 24-пиновый коннектор. Он также бывает в конфигурации 20+4 пин. Также найдите Molex (4 круглых отверстия) или SATA-коннектор (ровный коннектор с небольшой засечкой на одном из концов). Они вам понадобятся для подключения компонентов компьютера, чтобы блок не работал вхолостую.

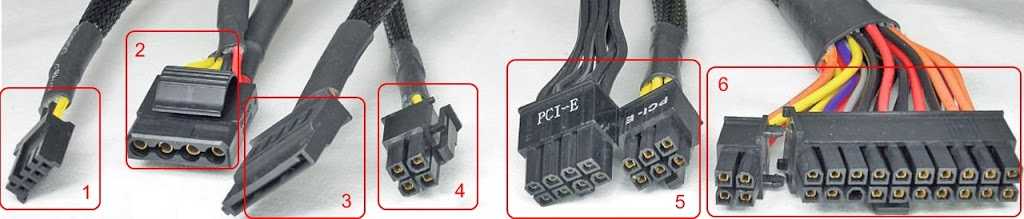

Подключите любую периферию к Molex или SATA-кабелю. Лучше всего подойдет жесткий диск, поскольку он издаст звук при подаче питания. Это послужит вам сигналом, что блок живой. Если жесткого диска нет, можно использовать любой другой компонент компьютера

Очень важно подключить к блоку хоть что-нибудь, чтобы он не пытался подавать питание на несуществующие устройства.

Возьмите скрепку и согните ее так, чтобы получилась буква U. Один конец вставьте в отверстие, к которому подключен зеленый кабель, а другой в заземляющий провод (как на фото ниже)

При правильном подключении током вас не ударит, поскольку вы лишь сообщаете блоку о необходимости включиться. Если же вы супер-неосторожны, то в худшем случае вы получите удар 24 В (но тогда лучше не лезть к блоку вообще).

Подключите силовой кабель к блоку и воткните его в розетку. Убедитесь, что рубильник блока переведет в состояние «ВКЛ».
После соединения двух кабелей вы должны увидеть, что вентилятор блока питания начал вращаться. Это послужит вам сигналом о работоспособности блока (частичной, стоит отметить). Также должен ожить подключенный жесткий диск.

Здесь стоит отметить, что дорогие модели блоков питания с большим уровнем эффективности (обычно те, что имеют платиновую сертификацию) не раскручивают вентиляторы до тех пор, пока нагрузка не достигнет определенного уровня. В таком случае простое включение не покажет, работает ли блок (разве что вы услышите, как раскручивается диск). Вам понадобится подключить блок к компьютеру, который точно исправен или же воспользоваться мультиметром. Последний также понадобится для того, чтобы убедиться в полной работоспособности блока, поскольку сам по себе вращающийся вентилятор охлаждения еще не означает, что «мозги» блока питания подают достаточное количество энергии на все линии.

Измерение тока

Имея общее представление о работе источника тока можно приступить к его проверке. Если речь идет о блоках питания для телефонов, фотоаппаратов и прочей маломощной аппаратуры с небольшими блоками, то в них можно измерить ток.

Как измерить силу тока – вопрос и школьного учебника. Мультиметр или амперметр подключают в разрыв цепи

Обращаем внимание на предельное значение шкалы. Если мультиметр позволяет измерить максимум 10 А, то проверить можно блок, рассчитанный максимум на такой ток, и не больше

Ток у нас будет постоянный, поскольку он уже прошел через блок.

Чтобы подключить блок питания, надо либо разрезать один из проводов, либо разобрать корпус. Цепь должна быть замкнута на тестер. Измерения проводятся быстро, в течение 2 секунд, чтобы контакты не успели сильно нагреться.

До проверки

Современный импульсный блок питания редко выходит из строя. Чаще всего причиной молчания персонального компьютера является неплотная стыковка шнура.

  1. Проверьте, имеется ли питание в сетевом фильтре по его горящей кнопке.
  2. Если стоит источник бесперебойного питания, включите и выключите питаемый им монитор, наблюдайте горение кнопки.
  3. Посмотрите, не выключил ли кто импульсный блок на задней стороне системного блока.
  4. Плотнее стыкуйте шнур.

В присутствии Card-Reader процедура сильно упрощается. Даже в спящем режиме, при гибернации, при наличии сетевого напряжения 220 В импульсный блок питания формирует напряжение по шине USB для работы мышки и некоторых других устройств, способных по задействованию включить системный блок для загрузки операционной системы. Поэтому здесь будут наблюдаться различные световые сигналы.

Перечисленные шаги являются обязательными до проверки.

Причины и признаки неисправности блока питания

Блоки питания могут быть неисправны вследствие двух причин:1-я причина. Часто повторяющиеся скачки напряжения в электросети, или когда оно выходит за пределы допустимых значений, в диапазоне которых может работать блок питания.2-я причинаКомпоненты блока питания изготовлены из низкокачественных материалов (особенно это касается дешевых китайских устройств).

Следующие четыре признака характеризуют неисправности в блоках питания:

  1. Если вы нажмете на кнопку питания системника, ничего не произойдет. Вы не услышите звук, не увидите свет и вращения вентиляторов охлаждения.
  2. Компьютер периодически включается, не включается, либо самостоятельно перезагружается время от времени.
  3. ОС загружается, но спустя время отключается, хотя звук и свет есть, а также вращаются вентиляторы.
  4. Специальная утилита или настройки БИОС показывают, что в системнике и блоке питания повышена температура. Это можно определить и без вскрытия корпуса. В этом случае компьютер часто перезагружается, ОС замедляется, а кулеры крутятся слишком быстро.

Чрезмерное повышение температуры грозит сбоями всех компонентов ПК: видеокарты, материнки, винчестеров и пр.

Как проверяются блоки питания, мы расскажем подробней позже, а пока общая информация для понимания процессов. Есть три способа диагностики неисправностей БП:

  1. С помощью этого способа мы проверим самое элементарное — подается ли напряжение на блок питания.
  2. С помощью этого способа мы проверим выходное напряжение на предмет нахождения в необходимом для стабильной работы диапазоне.
  3. Этот способ позволит нам визуально осмотреть блок питания и увидеть неисправность, например, вздувшиеся конденсаторы, скопившуюся пыль или вышедший из строя вентилятор.


Схема блока питания

Чтобы легко было диагностировать неполадки в БП даже неподготовленным пользователям, каждый способ мы представим в виде пошаговых рекомендаций. Итак, начнем с первого способа…

Проверка работоспособности БП

Блоки питания ноутбука и компьютера отличаются друг от друга, поэтому часть причин, провоцирующих выход из строя важного устройства, может быть одинакова, а часть может существенно отличаться. В некоторых случаях визуальный осмотр блока питания  позволяет выявить повреждения

Соответственно, гораздо проще будет скоординировать действия по устранению причин. Возможно, всего лишь необходимо провести очистку, поменять шнур, заменить разъёмы

В некоторых случаях визуальный осмотр блока питания  позволяет выявить повреждения. Соответственно, гораздо проще будет скоординировать действия по устранению причин. Возможно, всего лишь необходимо провести очистку, поменять шнур, заменить разъёмы.

Пыль — одна из причин неисправностей устройства

Совсем не мешает после включения принюхаться, чтобы подтвердить или опровергнуть появление сторонних запахов сразу после включения ПК. Если явно слышен запах плавящейся пластмассы, пластика или горелой проводки, значит, проблема уже не только существует, а сопровождается большим размахом.

Существует несколько способов, позволяющих самостоятельно проверить, а затем выявить проблемы БП ноутбука и компьютера.

Проверка с помощью мультиметра

Если визуальный осмотр не принёс никаких результатов, то следует воспользоваться возможностями отличного электроизмерительного прибора — мультиметра. Такое устройство лучше приобрести заранее, тем более что оно не ударит по карману, поскольку обладает незначительной стоимостью. Если же всё-таки его в нужный момент не оказалось, его можно взять у своих друзей на время.

Мультиметр подключают к сети, затем красный провод вставляют в центр штекера, а чёрный прикладывают сверху металлическим остриём. Если на экране устройства напряжение не будет стабилизировано, а стрелка будет постоянно отклоняться в сторону на пару вольт, значит, блок питания окончательно вышел со строя, а самым рациональным вариантом будет приобретение нового зарядного устройства.

Если же в результате проверки вообще мультиметр не показывает никакого напряжения, значит, проблема может крыться в повреждении кабеля. С помощью этого электроизмерительного прибора можно проверить работоспособность и кабеля, после чего останется заменить только этот неисправный кусок провода, что будет гораздо дешевле, нежели замена всего зарядного устройства.

Специалисты рекомендуют своевременно выявлять причину неработоспособности БП, проверить его и сразу же устранить неисправность. Дело в том, что литий-ионные аккумуляторы, которыми оснащены ноутбуки, очень быстро безвозвратно выходят со строя. Достаточно всего лишь двухнедельного «пустого» простоя, как ёмкость будет полностью сведена к нулю и восстановить её будет уже невозможно.

Альтернативные способы проверки БП

Существуют профессиональные, но совсем не сложные рекомендации, позволяющие понять, как включить блок питания без материнской платы, а также, как запустить блок питания ПК перемычкой.

Осуществить такие действия несложно будет даже новичку, важно только следовать всем указаниям, которые позволят разобраться, как запустить блок питания без компьютера. Первоначально следует отсоединить блок питания от материнской платы, которая подсоединяется при помощи продолговатой прямоугольной планки

Не мешает отключить от БП и остальные устройства, кроме дисковода. Специалисты не рекомендуют выключать все устройства, поскольку, если включить блок питания, к которому ничто не подсоединено, он может просто сгореть

Первоначально следует отсоединить блок питания от материнской платы, которая подсоединяется при помощи продолговатой прямоугольной планки. Не мешает отключить от БП и остальные устройства, кроме дисковода. Специалисты не рекомендуют выключать все устройства, поскольку, если включить блок питания, к которому ничто не подсоединено, он может просто сгореть.

Разогнув обыкновенную канцелярскую скрепку, её концами замыкают зелёный и чёрный провода. В таком положении следует включить ПК. Если после включения вентилятор зашумел и начал работать, значит, ещё не всё потеряно, работоспособность блока питания подтверждается, а причину следует искать в другом направлении.

Протестируйте работу блока с помощью обычной скрепки

Если же перемычкой так и не удалось включить БП, значит, он уже «мёртв», поэтому придётся приобретать новый.

Проведение диагностики блока питания ноутбука и компьютера под силу любому владельцу. Проверить его на наличие проблем надо незамедлительно, чтобы исключить появление впоследствии более серьёзных проблем.

Проверяем исправность блока питания без компьютера

Часто ли вам приходилось сталкиваться с вопросом, как запустить блок питания без компьютера? Вряд ли, если только вы не занимаетесь ремонтом компьютеров на профессиональном уровне. А между тем ответ на него должен знать каждый уважающий себя пользователь, ведь проверка блока питания — это первое, что нужно сделать при поломке ПК.

Зачем это делается? Всё просто, когда компьютер ломается, велика вероятность того, что причина кроется именно в блоке питания. Причём даже если сам блок вроде бы работает, вентилятор крутится и горят лампочки индикаторов, это вовсе не означает, что он исправен. Это лишь говорит о том, что ток поступает в блок питания, но не о том, что он из него выходит.

Чтобы понять так ли это, нужно проверить напряжение на его выходах. Делать это, пока блок подключен к компьютеру, крайне неудобно и опасно, ведь частые включения могут отрицательно сказаться на операционной системе вашего ПК.

Если это случится, то на ремонт вашего компьютера уйдёт немало денег, а потому куда безопаснее проверять блок питания отдельно от системы.

Как запустить блок питания без компьютера, старые и новые модели

Существует два способа, как запустить компьютерный блок питания без компьютера: напрямую и с использованием провода. По понятным причинам первый способ куда проще и понятнее, но работает он только для старых блоков питания стандарта AT. Новые же ATX блоки имеют контакт, который отвечает за их включение, и если его не задействовать, то включаться блок не будет.

Давайте же разберёмся, как его задействовать. Для этого вам понадобится небольшой проводок, проволока или что-то, чем можно соединить два контакта.

  1. Для начала нам нужно найти 20-pin разъём, в котором и содержится заветный контакт. Обычно он зелёного цвета и находится на четвёртой позиции слева, если считать от фиксатора крепления. Некоторые производители позволяют себе отойти от общепринятых норм и делают провода другого цвета, а потому в спорной ситуации опираться лучше на позицию контакта, а не на его цвет.
  2. После этого вам нужно заземлить ваш проводок, для этого подключите его к соседнему контакту справа. Если вы всё сделали правильно, блок питания должен тут же заработать.
  3. После остаётся лишь измерить напряжение и мощность.

Нормальной для ATX блоков считается мощность от 250 до 350 Вт. Напряжение же может быть разное 3, 5 и 15 В. Если у вас они не такие, то проблема явно в блоке питания.

Как отличить ATX блок от AT стандарта?

Если вы не хотите зря мучатся с соединением контактов и с тем, как запустить блок питания без компьютера, то лучше сразу узнать, блок какого стандарта установлен в вашем ПК. Существует два простых способа сделать это.

Первый — посмотреть на бумажку, приклеенную к одной из стенок блока питания. Там в самой верхней строке будет написан номер модели вашего блока. Номер будет начинаться либо с букв ATX либо с AT, по которым и можно понять стандарт вашей модели блока.

Второй — посмотреть на его материнскую плату. Блоки питания стандарта AT имели материнские платы гладкой формы, к которым было подсоединено шесть проводов.

Также стоит упомянуть о том, что какое-то время производились модели, которые совмещают в себе оба стандарта, а потому имеют две различные материнские платы.

Что делать, если блок питания не включается?

Первое, что нужно сделать, если у вас не запускается блок питания — это проверить наличие питания на входе, оно должно быть равно около 220 В, возможно у вас просто повреждён кабель или неисправна розетка.

Если всё в порядке, то даже если компьютер выключен, напряжение на выходе будет составлять как минимум 5 В. Проверить это можно, подключив тестер к девятому контакту, который обычно фиолетового цвета.

Если вы проверили всё, но компьютер по-прежнему не включается, то существует три наиболее распространённые неполадки:

  1. Обрыв цепи в кнопке включения (проверить можно, запустив блок питания вне системы).
  2. Короткое замыкание на выходе (чтобы проверить, попробуйте на время отключить все устройства и адаптеры от ПК, после чего перезапустите компьютер).
  3. Неисправная материнская плата (крайне редкий случай поломки, чтобы проверить, также запустите блок, отключив его от ПК, если блок работает — проблема в материнской плате).

Если ни один из данных методов не помог вам запустить ПК, то лучше всего будет обратиться к специалисту, так как дальнейшая диагностика требует определённых навыков от проверяющего.

Как видите, порой поломка компьютера случается из-за мелочей, которые достаточно просто обнаружить самостоятельно. А простое знание о том, как запустить блок питания без компьютера поможет сэкономить вам время и средства.

Как проверить исправность работы блока питания компьютера

06 апреля 2018 0

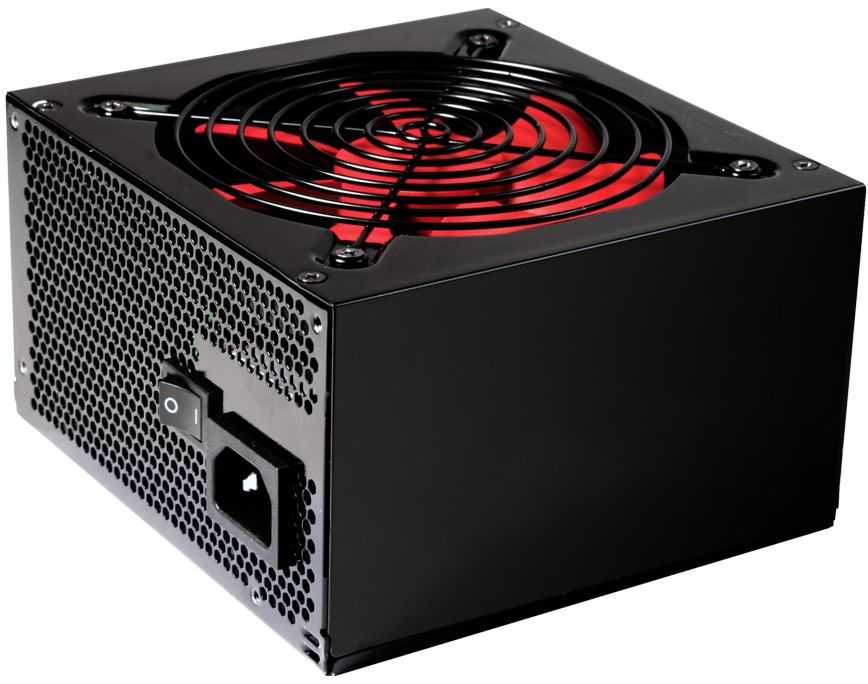

Блок питания (БП) — это устройство, служащее посредником между электрической сетью и элементами компьютера.

Задача блока питания — преобразовать входящее переменное напряжение в несколько каналов с разным постоянным напряжением для различных узлов компьютера.

Поломка БП расстроит любого пользователя, так как это недешевая деталь. Но можно попытаться самому провести диагностику блока питания, не прибегая к услугам сервисных центров.

Основные признаки и возможные причины неисправности

Причин неисправности блока питания может быть множество, от самых очевидных (скачок напряжения в сети) до скрытых (неправильная компоновка, экономия производителя на деталях).

Заметить неправильную работу блока питания можно по таким признакам:

  • при включении компьютер выдает ошибку или зависает;
  • во время работы компьютер внезапно перезагружается или зависает;
  • возникают ошибки оперативной памяти;
  • останавливает работу жесткий диск и кулер;
  • системный блок в районе БП сильно нагревается;
  • любое, даже незначительное понижение напряжения в сети приводит к перезагрузке;
  • корпус компьютера бьет током при прикосновении;
  • слышны потрескивания и шумы в колонках.

Причины, по которым БП выходит из строя:

Скачки напряжения в сети. Это обычно приводит к выгоранию входных цепей.
Некачественная сборка. Иногда ради экономии материала и деталей производитель жертвует долговечностью работы устройства.
Износ деталей. Конденсаторы БП страдают от повышенной температуры и постоянной дежурной нагрузки (если на БП подается питание).
Отсутствие обслуживания компьютера. Нередко БП выходят из строя из-за перегрева, который произошел вследствие засорения пылью

Поэтому важно периодически чистить компьютер.

Если блок питания перестал подавать признаки жизни, вовсе не обязательно нести его в мастерскую. Тот, кто хоть немного разбирается в электронике и электрических приборах, может самостоятельно протестировать нерабочий БП.

Использование мультиметра

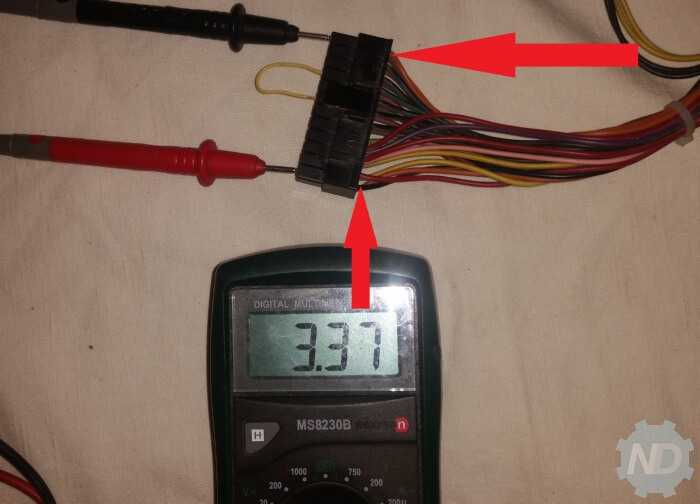

Для проверки с помощью мультиметра нужно предварительно изучить распиновку главного разъема БП, идущего к материнской плате, и иметь базовые навыки обращения с электронными приборами.

Инструкция следующая:

Откройте системный блок компьютера.
Выставьте на приборе режим измерения постоянного тока до 20 В

Нужно будет достать до контактов задней части коннектора, поэтому важно, чтобы щупы мультиметра были тонкими.
Черный щуп соедините с «землей» (GND, черный провод, пин 15, 16, 17).. Красный щуп подсоедините к:. Красный щуп подсоедините к:

Красный щуп подсоедините к:

  1. Пин 9 (пурпурного цвета). Напряжение должно быть около 5 вольт. Это дежурный контур. Отсутствие на нем питания указывает на серьезную поломку БП.
  2. Пин 14 (зеленого цвета, PS_On). Прибор должен показать значение от 3 до 5 вольт. В случае отсутствия напряжения попробуйте отключить от материнской платы кнопку питания (возможно проблема в ней). Если все в порядке, при нажатии кнопки питания напряжение падает до нуля. Если же ничего не происходит, то виновником поломки может быть материнская плата.
  3. Пин 8 (серого цвета, Power_OK). Напряжение на нем должно быть 3-5 вольт. Это означает, что БП дает достаточный сигнал. При нажатии на кнопку перезагрузки напряжение на этом пине должно упасть до 0 и быстро вернуться к прежним значениям.

Метод скрепки

Есть более простой способ проверить, «жив» ли БП. Для этого понадобится обычная металлическая канцелярская скрепка.

  1. Отключите компьютер от сети.
  2. Откройте корпус.
  3. Запомните расположение разъемов устройств и отключите их.
  4. Из скрепки (или обычной проволоки) сделайте перемычку в форме буквы
  5. Закоротите этой перемычкой зеленый и ближний к нему черный провода.
  6. Подключите питание сети.

Если при подключении БП к сети его вентилятор начинает вращаться, значит, основные цепи не повреждены.

Проверка правильной работы

Исправный блок питания должен выдавать стабильное напряжение. Многие электронные компоненты весьма чувствительны к отклонениям в напряжении. При низких значениях напряжения ПК может просто перезагружаться, а при повышении напряжения — выйти из строя.

Значения напряжения на выходе из БП могут колебаться в пределах 5%.

Допустимые диапазоны значений:

  • 3,3 вольта — 3,13-3,46 вольт;
  • 5 вольт — 4,74-5,24 вольт;
  • 12 вольт — 11,3-12,5 вольт.

Если по каким-либо причинам БП перестал работать, не отчаивайтесь. Проанализировав причины поломки, можно в дальнейшем избавить новый БП от такой участи. Умелые руки и нехитрые приспособления помогут провести диагностику устройства. В любом случае приобретенные знания и навыки могут пригодиться в дальнейшем.

Ремонт блока питания

Если вы хотя бы немного владеете пайкой, можно попробовать самостоятельно заменить вздувшиеся конденсаторы на его плате. Также можно попробовать самому заменить неработающий вентилятор.

Ремонт блока питания в домашних условиях можно выполнить самостоятельно, если уметь хоть немного паять

Для замены конденсаторов нужно:

  1. Отсоединить блок питания от корпуса компьютера. Для этого нужно открутить винты в задней части корпуса, отсоединить коннекторы от комплектующих и аккуратно извлечь блок. Отсоединяем коннекторы блока от комплектующих, откручиваем винты, удерживающие его
  2. Открутить винты, удерживающие крышку, и снять ее. Откручиваем винты, удерживающие крышку, и снимаем ее
  3. Отсоединить плату от корпуса блока питания, открутив удерживающие ее шурупы. Учтите, что на разных моделях блоков их местоположение может отличаться. Отсоединяем плату от корпуса блока питания, открутив удерживающие ее шурупы
  4. Аккуратно отпаять вздувшийся конденсатор с ее обратной стороны. Для этого нужно перевернуть плату обратной стороной, нанести на оловянные шарики флюс и нагреть их паяльником. Если у вас нет флюса, можно обойтись и без него. Когда олово расплавится, аккуратно извлеките вышедший из строя компонент. Аккуратно отпаиваем вздувшийся конденсатор, нанеся на оловянные шарики флюс и нагревая их паяльником
  5. Впаять на его место новый. Для этого в отверстия, оставшиеся от старой запчасти, вставьте ножки нового конденсатора и закрепите его с помощью паяльника и припоя. Впаиваем новый конденсатор
  6. Собрать устройство в обратной последовательности. Собираем устройство в обратной последовательности

Для замены вентилятора понадобиться:

  1. Отсоединить блок питания от корпуса компьютера, как было описано в предыдущей инструкции. Отсоединяем коннекторы блока от комплектующих, откручиваем винты, удерживающие его
  2. Открутить винты, удерживающие крышку, и снять ее. Откручиваем винты, удерживающие крышку, и снимаем ее
  3. Открутить от крышки вентилятор. Откручиваем от крышки вентилятор
  4. Отсоединить его коннектор от платы. Отсоединяем коннектор вентилятора от платы
  5. Заменить его на новый. Подключаем новый вентилятор к блоку
  6. Собрать прибор в обратной последовательности. Собираем устройство в обратной последовательности

Если вы не очень хорошо разбираетесь в электронике, лучше не пытаться отремонтировать блок самостоятельно, а отдать его в сервисный центр.

Причины и признаки неисправности блока питания

Как правило, причинами из-за которых БП выходят из строя могут быть:

  • низкое качество напряжения сети (частые перепады напряжения в сети, а также его выход за пределы рабочего диапазона БП);
  • низкое качество компонент и изготовления в целом (данный пункт актуален для дешёвых БП);

Определить вышел из строя БП или какая-то другая составляющая можно по следующим признакам:

  • после нажатия на кнопку питания системного блока ничего не происходит — нет световой и звуковой индикации, не вращаются вентиляторы охлаждения;
  • компьютер включается через раз;
  • операционная система не загружается или загружается, но через несколько секунд компьютер отключается, хотя есть звуковая и световая индикация и работают вентиляторы;
  • повышение температуры в БП и системном блоке.

Проверку БП можно выполнить несколькими способами.

О последовательности каждой из проверок мы поговорим ниже, а сейчас лишь ограничимся короткой информацией для понимания того, что мы будем делать.

Суть первого способа заключается в проверке подачи напряжения и на этом этапе мы выполняем грубую проверку — есть напряжение или нет.

Второй способ заключается в проверке выходного напряжения, мы уже упоминали, что напряжение должно быть строго в определённых пределах и отклонение в любую сторону недопустимо.

Третий способ заключается в визуальном осмотре БП на предмет наличия вздутых конденсаторов.

Для удобства восприятия алгоритм каждой из проверок будет представлен в виде пошаговой инструкции.
