Установка и настройка 3g cdma антенны на примере провайдера интертелеком

Как сделать уровень сигнала более качественным

Если анализ состояния показывает слабость сигнала, его можно попытаться усилить «домашними» средствами. Вот некоторые рекомендации:

разместите телефон или модем ближе к окну;
не применяйте слишком длинные удлинители, сигнал в них может затухать;
используйте для соединения надежно экранированные удлинители USB хорошего качества;
подключайте устройство с модемом в комплексе с USB-концентратором;
уберите подальше устройства, которые создают помехи при работе.

В некоторых случаях, если сигнал принимается с достаточной силой, ухудшает качество связи само устройство. В таком случае рассматривается возможность заменить модем на новый.

Как настроить 4G антенну на базовую станцию

После покупки возникает вопрос, каким образом совершить установку и настройку 4G антенны.

Обратите внимание!

Настройка 4G антенны выполняется при соблюдении основного принципа — чем выше, тем лучше!

Нужно учитывать, что любые сигналы подвергаются:

Затуханию из-за преград в виде крон деревьев, поскольку листва очень сильного ухудшает качество передачи электромагнитных волн.
Затуханию на расстоянии, и чем в большем удалении антенна находится от базовой станции, тем выше будет это значение.
Отражению, поскольку постройки и крыши зданий в значительной мере отражают электромагнитный сигнал.

Чтобы минимизировать эти факторы, антенна должна быть размещена на максимальной высоте.

Для определения направления антенны она подключается к модему, который, в свою очередь, необходимо подключить к ноутбуку. После чего стоит забраться на максимальную высоту, как правило, эта точка находится на крыше дома. И как же настроить антенну для интернета? Для этого вам нужен помощник, который будет наблюдать за уровнем сигнала на компьютере в то время как вы находитесь на крыше дома с антенной.

Находясь на возвышенности, необходимо постепенно поворачивать антенну на 10 градусов и проверять качество LTE сигнала. Благодаря этому методу можно направить антенну в том направлении, где уровень сигнала максимально высокий, также для ускорения этого процесса используйте приложения для мобильных телефонов, описанные выше. Стоит отметить, что не во всех случаях базовая станция с максимальным уровнем сигнала сможет обеспечить наибольшую скорость в Сети. Если вам удалось «словить» хороший сигнал в нескольких положениях, нужно измерить скорость интернета в каждом из них при помощи онлайн-сервисов.

Для установки 4G антенны используют 3 основных способа:

При помощи мачты.

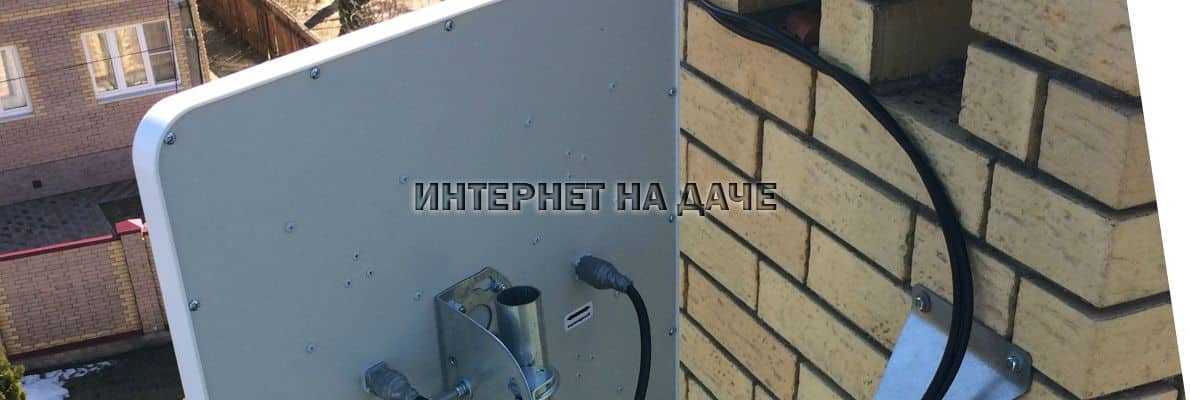

Закрепляют на стену дома кронштейном.
Установка отдельной вышки.

Первый метод будет оптимален в том случае, если на крыше уже имеется мачта, которая принимает сигнал телевидения, на нее же можно закрепить антенну для приема сигнала LTE.

Второй способ подойдет лучше всего, если ваш дом выше двух этажей. На максимально высокой доступной точке закрепляется кронштейн, к нему же присоединяется антенна

Важно закрепить антенну именно с той стороны дома, где она будет получать максимальный уровень сигнала

Третий метод следует использовать в том случае, если вы проживаете за чертой города в невысоком частном доме. Необходимо соорудить отдельную вышку невдалеке от дома, на которой и закрепляется устройство для получения сигнала от базовой станции.

Выбор оборудования

Волны телеэфира находится в разных диапазонах (метровый и дециметровый). Это МВ и ДМВ соответственно. В первом случае это 30-300 МГц, а во втором 300-3000 МГц.

ВНИМАНИЕ. Поскольку трансляция цифровых каналов осуществляется сейчас в формате именно DVB-T2, то есть работают лишь в ДМВ диапазоне, то усилитель обязательно должен отвечать этому параметру.. Усилители способны работать одновременно в двух широтах, либо только в одной

Но самое интересное здесь то, что узконаправленные устройства справляются со своей задачей лучше, нежели многодиапазонные или широкополосные аппараты

Усилители способны работать одновременно в двух широтах, либо только в одной. Но самое интересное здесь то, что узконаправленные устройства справляются со своей задачей лучше, нежели многодиапазонные или широкополосные аппараты.

Кроме того, есть ещё несколько важных моментов, на которые следует обратить внимание в процессе выбора антенного усилителя

Дальность приёма. Речь идёт о расстоянии между транслятором, то есть вышкой, откуда идёт сигнал на ваше оборудование, непосредственно до телевизионной антенны. Оно должно составлять от 30 км. до 150 км.
Коэффициент усиления. Ошибочно считать, что чем этот показатель больше, тем в итоге будет лучше. В действительности лучшим параметром считается коэффициент на уровне 27 дБ. Это оптимально для устройств, расположенных на расстоянии до 50 км. от транслятора. Если расстояние больше, тогда стоит ориентироваться на 40 дБ. При использовании слишком мощных устройств появятся шумы, плюс может сработать встроенная защита, что приведёт к блокировке трансляции. Такая защита присутствует на самих телевизорах, либо на приставках.
Питание. Может идти от аккумуляторной батареи, либо непосредственно от сети. Второй вариант предпочтительнее, поскольку за зарядом АКБ придётся постоянно следить.
Дизайн и корпус. Внешний вид — это сугубо индивидуальный параметр. Но если устройство будет находиться внутри помещения, корпус можно брать пластиковый, без особых систем защиты. Для наружной установки требуется девайс, обладающий дополнительной защитой от влаги, атмосферных воздействий.

Не лишним будет уделить внимание своей приставке. В особенности если она приобретается вместе с усилителем

На многих моделях предусмотрен специальный порт, через который подключается усилитель. Этот вариант окажется наиболее простым в плане подключения.

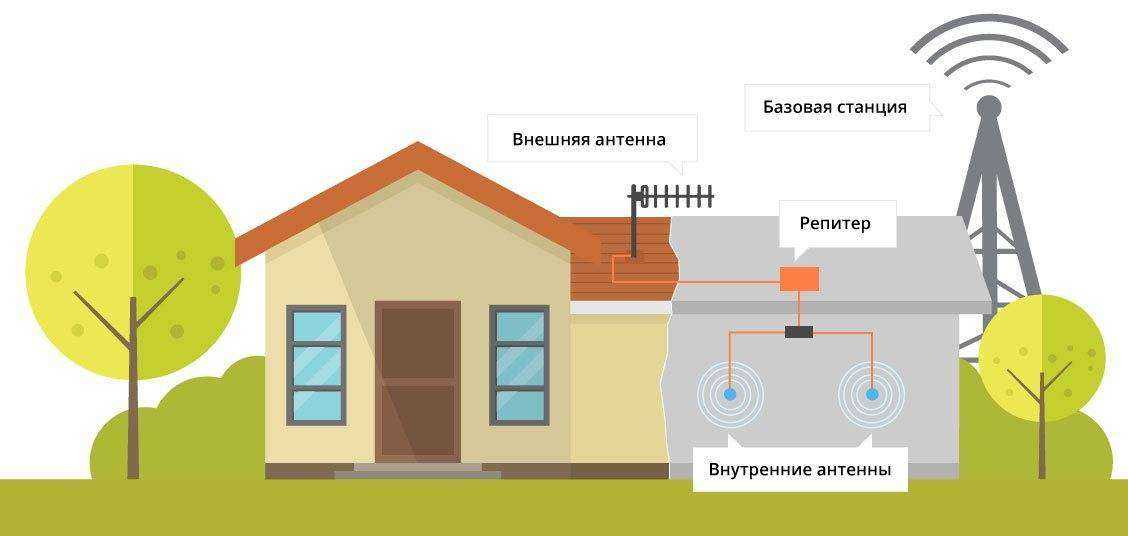

Какой усилитель выбрать исходя из полученных данных уровня и диапазона частот мобильного сигнала?

Основные критерии выбора репитера подробно описаны в статье : Как выбрать усилитель для улучшения сотовой связи и интернета.

Теперь, когда вы знаете точную информацию о сигнале, который вам нужно усилить, вы можете выбрать лучший усилитель сигнала мобильного телефона.

Мы рекомендуем вам обратить внимание на наши самые продаваемые модели, которые поддерживают наиболее популярные частоты операторов связи:

Для звонков + 3G + 4G наиболее популярными моделями является трехдиапазонные репитеры EverStream с поддержкой GSM на 900 МГц, 3G на 900 МГц и 4G на 1800 МГц.

Если нужно усилить 3G и 4G сигнал в офисе, обратите внимание на наши двухдиапазонные репитеры EverStream. Для мобильного интернета подойдут 3G репитеры EverStream с поддержкой 3G на 2100 МГц и 4G репитеры Everstream

Для мобильного интернета подойдут 3G репитеры EverStream с поддержкой 3G на 2100 МГц и 4G репитеры Everstream.

Задайте свой вопрос

Вместе с этой статьей сейчас смотрят Рекомендации по установке усилителя сотовой связи Технология MU-MIMO в беспроводных роутерах Растолкованный 802.11ax 5 фактов о технологиях Wi-Fi 6 и 5G

https://www.gsmsota.com.ua/blog/stati/uroven-signala-mobilnogo-interneta/
https://net-well.ru/stati-o-3g-4g-internete/kak-izmerit-uroven-signala-3g-4g
https://vpautinu.com/nastrojki-routerov/3g-4g-modemy/uroven-signala
https://speedtest24.ru/
https://www.sit-com.ru/kak-izmerit-uroven-signala-sotovoj-svyazi-na-iphone.html&parent-reqid=1575257742730793-505434297977620581200268-man1-3519-tch&lite=1

Узнать уровень сигнала 3G/4g с помощью планшета/смартфона

Проверка уровня сигнала вай фай — программы анализаторы для компьютера и телефона

Смартфоны и планшеты сейчас можно без проблем использовать для определения уровня текущего сигнала. Проще всего в этом плане работать с операционной системой Андроид. Порядок действий в этом случае будет выглядеть следующим образом:

Заходим в официальный магазин Play Market.
Использование поиска для выбора подходящей программы. Рекомендуется вводить Network Signal Information. Далее устанавливают приложение на телефон. Определить нужное решение легко.
После установки открывают программу.
Выбирают меню «Мобильный».
На графике или в строке Уровень сигнала можно увидеть текущее состояние, в котором находится сеть. Это помогает определять важные параметры.

Обратите внимание. Благодаря этому пользователь без проблем увидит, насколько сильный сигнал сейчас передаётся

Есть и другие варианты для владельцев мобильных устройств. Один из них — техническое встроенное меню, которое обозначается как Netmonitor. В каждой модели мобильного телефона этот пункт снабжается тем или иным индивидуальным номером. Есть отличия и у разных операторов — Yota, Билайн, и другие.

В случае с моделями Samsung порядок будет несколько иным:

Отключение Wi Fi.
Выбор режима 3G, либо 4G. Подключить к ПК устройство обязательно.
В поле, где вводят телефонные номера, набирают *#0011#.
После этого мобильное устройство переходит в так называемый сервисный режим. Здесь же приводится отчёт относительно того, как в настоящий момент работает сеть. Это и есть ответ на вопрос о том, как найти 4G сигналы.

О стандартных значениях для сетей 3G

Существует несколько параметров, имеющих значение при определении общего уровня качества:

Uarfcn. Иногда обозначается как RX.

Это номерное обозначение канала, с помощью которого находят правильную частоту. У пользователя сеть на 2100 Мгц, если показатель попадает в пределы между 10562-10838. Если они на уровне 2937-3088 — значит, сеть поддерживает 900 Мгц.

EcIo.

Это уровень соотношения между сигналом и шумом. Чем больше сам показатель — тем будет лучше. Если сеть свободна, испытывает небольшие нагрузки, которые легко замерить — EcIo стремится к нулю с большей вероятностью. Пропускная способность сетей уменьшается по мере того, как абонентов становится больше. Иногда отношение ухудшается вплоть до 12-14 Дб. После достижения этого порога возможно переключение со стандарта 3G на 2G. Хороший сигнал в этом случае получить почти невозможно.

Обратите внимание. В этом случае рекомендуется выбирать направления в пользу более свободных вышек

CINR — обозначение такого же параметры, только в случае с 4G.

RSCP. Посмотреть его легко в любой современной программе.

Полная расшифровка на английском — Reference Signal Received Power. Обозначает мощность, получаемую устройством при подключении к БС. Чем выше — тем хуже. От 70 и ниже считается допустимым уровнем. Измерение помогает получить точные результаты.

4G: какие показатели хорошие?

Здесь тоже есть свои обозначения, но они устроены несколько иначе.

CINR.

Уровень соотношения между полезным сигналом и эфирным шумом. Если значение выше — значит, качество сигнала будет лучше. Скорость подключения точно низкая, если SINR стремится к нулю или уже равен ему. Это значит, что полезности в сигнале практически нет, а шума — наоборот, очень много. Из-за этого вероятность потери соединения в целом больше.

Обратите внимание. Проверить показатель нужно в любом случае

RSSI.

Базовое значение, связанное с мощностью сигнала. Подключение с большой вероятностью будет нестабильным, если значение составит −120 dBM и ниже. Иногда в таких ситуациях связь отсутствует вовсе. Проверка помогает найти решение.

Band.

Частота работы вышки сети, поддерживающей формат 4G. Всего существует три основных уровня. Чаще всего используются цифры 7, 3, 20. Соответственно, для 2600 Мгц, 1800 Мгц, 800 Мгц. Измерить показатель не составит труда.

Причины ухудшения сигнала

Чтобы улучшить качество приема, стоит позаботиться о том, чтобы металлические конструкции были расположены как можно дальше. Воображаемая линия к ретранслятору не должна пересекать препятствия. Если дом покрыт железной крышей, то это будет являться источником неприятностей. В процессе укладки кабеля стоит придерживаться таких рекомендаций:

не укорачивать кабель до минимальной величины;
не использовать кабель, который «видал виды» (старше 5 лет);
качество изделий должно быть на высшем уровне (низкокачественные практически без оплетки);
полное отсутствие заломов;
укладывать в бухту лишний провод категорически запрещено.

Как работает ТВ антенна «Полячка» при приеме цифрового сигнала?

Базовый комплект не подразумевает собой использование оборудования с целью приёма 10 или 20 цифровых телеканалов, распространенных по всей стране. В любом случае, пока не появилось официальное обновление антенны от производителя, придётся заниматься ее самостоятельным улучшением, чтобы добиться необходимого уровня сигнала. При надлежащей доработке польская решетка хорошо реагирует на дальний прием цифрового сигнала.

Существует небольшой процент вероятности того, что из-за похожего диапазона приема сигнала антенна и без доработки может частично поймать изображение и транслировать звук. Однако сигнал будет слабым, при этом его будет тяжело зафиксировать на постоянной основе. Штатный усилитель, идущий в комплекте с антеннами решётками, также не подходит для работы с цифровым телевидением. Его необходимо модернизировать, чтобы улучшить качество приема сигнала.

Положительный эффект достигается только в том случае, если антенна находится недалеко от вышки ретранслятора. В этом случае требуется минимальное количество средств для работы по усилению либо понижению сигнала, чтобы добиться качественного изображения при помощи стандартных устройств, доступных в магазинах и на рынках электроники.

Модель вертикальной поляризации с оплеткой

Делается данного типа антенна для 3G-модема своими руками с заготовки мачты. Для этого листы металла чаще всего используются из алюминиевого сплава. Дополнительно для нормальной работы устройства потребуется качественный диффузор. В среднем его частотность обязана находиться в районе 300 Гц. Однако в данном случае многое зависит от проводимости резисторов

Устанавливать их важно на задней панели. С этой целью в заданном месте приделывается дополнительная пластина

Перед этим поверхность тщательно зачищается при помощи наждачной бумаги. Только после этого можно приступать непосредственно к оплетке. Для этого проволока понадобится небольшого диаметра. Чтобы облегчить работу, можно воспользоваться плоскогубцами. Следующим шагом является крепление преобразователя. Подбирают его, как правлю, на два контакта. Однако на рынке имеется множество более сложных модификаций, которые стоят довольно дорого. В данном случае целесообразнее устанавливать простую модель с целью экономии денежных средств.

CDMA антенна с усилением 24 Дб: установка и настройка

Антенна пришла в комплекте с кабелем (10 метров) , и бесконтактным переходником. Антенна большая, длинной два метра. Выглядит вот так:

В комплекте был кабель, с сопротивлением 75 Ohm. Я решил использовать свой 50 Ohm. Он вроде бы как лучше подходит для CDMA антенн. Установил я антенну на чердаке. Просто подключил к ней свой старый кабель.

Саму антенну направил в сторону базовой станции. В идеале, конечно же лучше закрепить антенну на кронштейн, и поднять ее выше. Но, у меня до вышки 9 километров. Думаю, в этом нет смысла. Да и как-то разу уже пробовал, когда старую антенну ставил, разницы никакой нет. А так, антенна хот под крышей, и не будет мокнуть по дождем.

На другом конце, к кабелю подключил обычный переходник. Ну и подключил все это дело к модему.

Результат меня не очень впечатлил. Практически ничего не поменялось по сравнению с более слабой антенной в 14 Дб. Немного улучшились показатели в программе AxesstelPst EvDO BSNL.

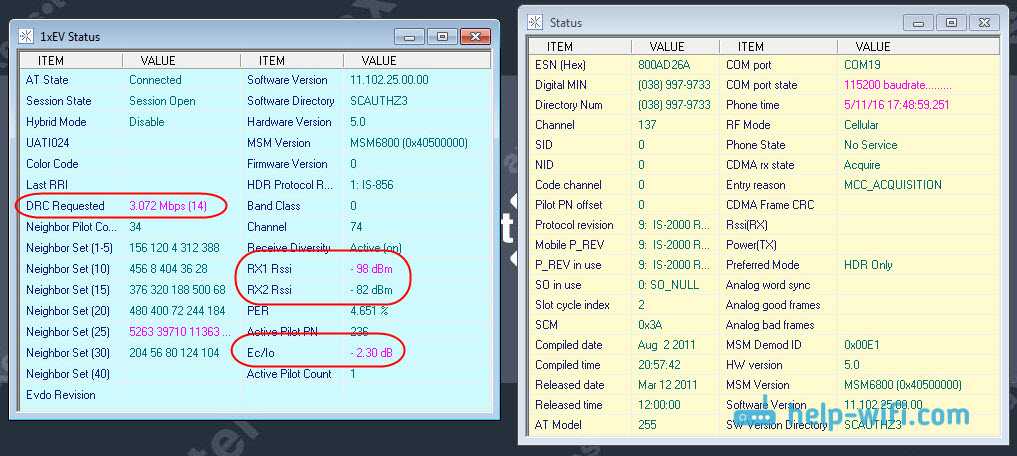

Со старой антенной, 14 Дб:

Показатели все время меняются, особенно DRC Requested. Это я поймал лучшие показатели.

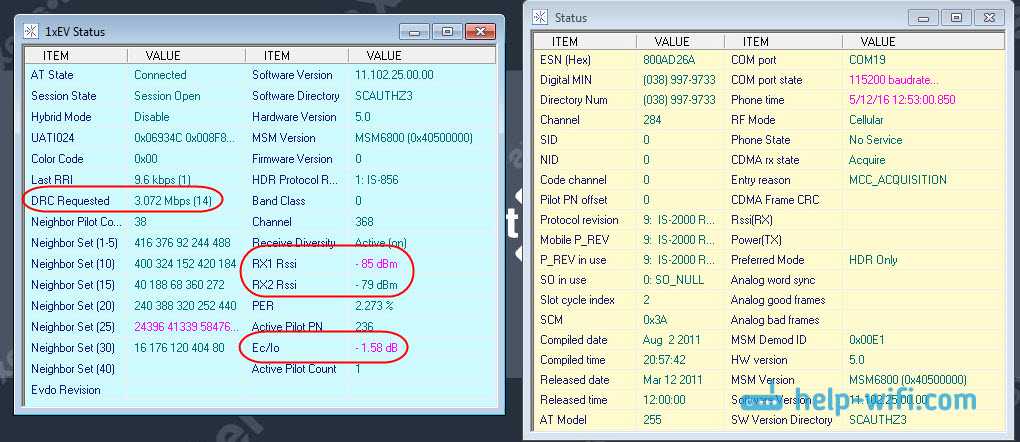

С новой антенной мощностью 24 Дб:

Как видите, показатели немного изменились в лучшую сторону. Что касается самой скорости, то там практически ничего не поменялось. Разве что немного. Сейчас она такая:

Вот такие результаты. Нужно еще поэкспериментировать. Можно попробовать поставить другой кабель, может мой уже поврежден, старый он. Так же, можно попробовать покрутить еще антенну, или поднять ее. Возможно, позже попробую. Если будут результаты, то обязательно поделюсь ими. Но, что-то мне кажется, что лучших показателей уже не получить.

Бесконтактный переходник: как работает, и какие результаты?

Если в вашем модеме есть обычный разъем под внешнюю антенну, то используйте только его. Сигнал через бесконтактный переходник намного хуже, чем через обычный кабель.

Бесконтактный переходник предназначен в первую очередь для модемов, в которых нет разъема под внешнюю антенну. Такие модели есть. И в случае с такими модемами, это единственная возможность хоть как-то усилить прием. Или, для 3G Wi-Fi роутеров, на которых так же не всегда есть обычный разъем под антенну. Выглядит он вот так:

Подключаем его к нашей антенне, и просто прикладываем к модему. Желательно, конечно же закрепить его резинкой, или изолентой.

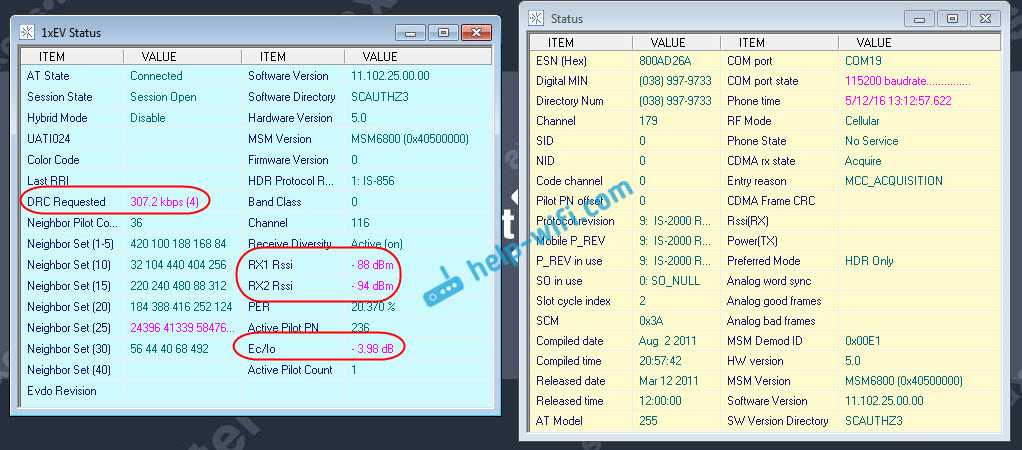

Вот такой результат получился через этот переходник:

Это не самые лучшие показатели, они все время очень сильно «прыгали». Но, все ровно усиливает. Правда, обычный проводной переходник дает намного лучшие результаты (скриншоты смотрите выше) .

После настройки, я расстроенный решил позвонить в Интертелеком. Выяснить, почему-же скорость могла упасть в два раза. Оператор меня практически сразу переключил на технического специалиста, с которым мы немного пообщались. Но, он так и не смог мне ответить, почему раньше скорость была 10 Мбит/с, а сейчас 5 Мбит/с. Он только сказал, что это нормальная скорость, именно такая по базовой станции, к которой я подключаюсь. И еще, сказал, что скорость могла упасть из-за того, что появились новые абоненты. Но, в это мало верится. Так как сейчас весна, и нагрузка наоборот упала. Там же клиенты в основном из сельской местности. Да и раним утром, скорость такая же низкая.

Можете посмотреть статью, в которой я писал о тарифе «Супер 3G Безлимит», там есть скриншот замера скорости, которая была раньше. А выше, можете посмотреть, какая скорость сейчас. Но, интернет стал работать намного стабильнее. Практически никаких обрывов и т. д.

Мне кажется, что на самой базовой станции, что-то «подкрутили». Может просто ограничили скорость загрузки, и из-за этого станция стала работать более стабильно. Других вариантов падения скорости я просто не вижу. Хотя, оператор меня убеждал в том, что это не возможно, скорость никак не ограничивается.

Что такое антенный усилитель и как он работает

Принцип работы:

На проводник, из которого состоит телеантенна, набегает электромагнитная волна. Это происходит очень быстро, поскольку она распространяется со скоростью света.
В результате электромагнитной индукции в проводнике возникает импульс тока. Однако его сила недостаточна для корректной работы.
Импульс поступает в усилитель.
Прибор, используя ток напряжением от 5 до 12 вольт, формирует «копию» поступившего сигнала, имеющую уже большую мощность.
Тюнер (внутренний или встроенный в телевизор) дешифрует сигнал, превращая его в звук и видеоряд.

Помимо увеличения мощности, усилитель дополнительно фильтрует сигнал. В любой антенне кроме нужного диапазона всегда гуляют разные лишние токи – наводки от работающей электротехники, ненужных станций и т. п. Усилитель отсекает все лишнее и повышает уровень только полезных сигналов.

Как измерить уровень сигнала на Android?

Доступ к инженерному режиму тестирования на телефонах Android также чрезвычайно прост. Все, что вам нужно сделать, это перейти к Настройки > Система > О телефоне, и в зависимости от модели вашего телефона ваш числовой уровень сигнала будет доступен либо в сети, либо в статусе.

Еще один способ измерить уровень вашего сигнала — загрузить одно из приложений, помогающее получить информацию о силе сигнала в децибелах, а также другую информацию (расположение сотовых вышек операторов). Вы можете сделать это, просто зайдя в Google Play и выполнив поиск частота сигнала сети, чтобы найти доступные приложения для вашего устройства. (Например, Network Cell Info, Сотовые Вышки Локатор).

Как узнать где расположены вышки сотовых операторов

Устанавливаем приложение из репозитория — Сотовые Вышки Локатор, запускаем его и получаем примерно такую картину на экране смартфона. Уровень сигнала, расстояние до базовой станции, идентификаторы сот и GPS местоположение.

Чем выше антенна, тем лучше сигнал?

Когда вы находитесь далеко от мобильной базовой станции, высота определенно имеет значение. В случае, когда вы находитесь рядом с базовой станцией, но у вас нет прямой видимости из-за препятствий, например зданий. Гораздо важнее найти оптимальную позицию, можно установить усилитель сигнала 4g на небольшой высоте, выбрав место где сигналу неприпяствуют здания или установить на большую высоту, но перед преградой, то в первом случаи сигнал 4g будет значительно лучше.

Используйте модем или просто свой мобильный телефон с приложением или хотя бы с использованием той же сети LTE и проверьте «общий» уровень сигнала в возможных местах установки. Выберите 4 или 5 мест — не пропускайте те, которые «кажутся» неправильными, как противоположная сторона здания от базовой станции. Если возможно, проверьте одну «самую высокую» позицию с наименьшим количеством препятствий в любом направлении от вашего собственного здания. Это, вероятно и будет лучшим местом, но не всегда так.

Если антенна находится вне досягаемости (на крыше и т. Д.), Лучше всего иметь двух человек во время этого процесса. Один для перемещения антенны и один для проверки уровня сигнала на маршрутизаторе. Если вы работаете самостоятельно, вы также можете подключиться к модему с помощью телефона — (если доступно). Затем используйте браузер телефона, чтобы получить уровень сигнала модема, перейдя на экран настройки модема. Поверните антенну примерно на 45 градусов и дождитесь стабилизации сигнала на каждом шаге.

Тестируйте поворот антенны 4g на 360 градусов, — LTE использует MIMO, и отражения от неожиданных направлений могут реально увеличить скорость. Найдите один «лучший угол», по крайней мере на 90 градусов от того места, где вы также получаете хороший сигнал.

Далее подключитесь к модему с помощью компьютера. Запустите тест скорости под лучшим углом направления. Кроме того, попробуйте «второй угол» и т.д, так как наивысшая мощность сигнала не обязательно означает лучшую производительность MIMO.

Процесс довольно трудоемкий, но без этого не обойтись, если вы действительно хотите получить хороший сигнал, а также можно обратится к профессионалам по установке 4G антенн здесь

Какую скорость можно получить?

В рамках умеренного бюджета (от 5-6 до 12 тысяч рублей) мы получаем достаточно скоростной коннект. Достаточно — это сколько? Ну, хватает для онлайн-видео, торрентов больше часа ждать не приходится, танчики без фризов. В общем, от 2-3 до 20-30 Мбит/с. Иногда — больше, но это уже редкость, максимальные скорости доступны не у всех операторов и не везде. Но даже имеющихся, согласитесь, немало!

Скорость, полученная автором статьи

Принципиальная разница с городским кабельным подключением тут не только в скорости. «Воздух» чувствителен к погоде, и ещё надо учесть: в густонаселённых дачных местностях очень вероятны трудности со связью по выходным и праздникам, когда многочисленные дачники загружают не столь уж широкие каналы местных базовых станций. Происходит это не всегда и не везде, но морально стоит быть готовым к ухудшению.

Комнатные антенны с усилителем

Эти антенны примерно также справляются со своей задачей, как и те что без усилителя. Но усилитель в некоторых случаях оказывается полезным и помогает вытянуть ослабленный сигнал до приемлемого уровня. Их можно применять не только в зонах хорошего сигнала, но и скажем так, слегка осложнённого или отражённого сигнала.

Но всё же это комнатные антенны и это их ограничивает. Например если ваши окна не выходят в сторону телевышки, и нет возможности поймать отражённый сигнал с противоположной стороны, они могут оказаться бесполезными.

Кстати! Не нужно не до оценивать отражённый сигнал, на нём можно отлично смотреть цифровое телевидение.

Антенны активные комнатные

Locus L999.06 Next — Активная широкополосная антенна. Поставляется в разобранном виде. Усилитель питается напряжением 12 Вольт от внешнего блока питания. Коэффициент усиления ДМВ 23-27 дБ.

Locus L922.06 Не плохая комнатная антенна. Выглядит аккуратно, есть варианты с усилителем и без него. Версия с усилителем снабжена регулятором мощности, что очень может быть полезным.

Дельта К131А.02 и другие две из выше представленной группы так же активные антенны, но с напряжением питания усилителя 5 Вольт. Его можно подать прямо с приставки DVB-T2 или через специальный инжектор с USB порта ЖК телевизора. Коэффициент усиления этих антенны до 22-27 дБ.

Активная антенна Кайман, — может быть в двух вариантах 1) С питанием через антенный штекер. 2) С уже встроенным инжектором для питания от порта USB, что очень удобно для использования с телевизорами ЖК имеющими этот порт. Нет необходимости приобретать дополнительно 5 вольтовый блок питания c инжектором и занимать ещё одну розетку.

Как решить проблему с «Принудительным выбором частоты»

В пригородных регионах, в особенности в непосредственной близости к крупному населенному пункту, провайдер может использовать множество частот LTE, при этом показатели скорости могут быть совершенно разными. Из-за того, что большинство новых модемов находятся в «Авто» режиме, устройство может беспорядочно переключаться между доступными диапазонами, производить переподключение к разным вышкам, страдает скорость и качество сигнала. Чтобы решить эту проблему, можно замерить скорость во всех доступных диапазонах при помощи простого перебора, после нахождения наиболее оптимальной необходимо зафиксировать устройство именно на ней.

Критерии выбора

По питанию

Усилитель подключается к сети по одной из трех схем:

Через антенное гнездо. Многие цифровые ресиверы и ТВ-приемники имеют функцию подачи питания по коаксиальному кабелю на усилитель. Для корректной работы просто активируйте эту функцию в настройках телевизора или приставки.
От внешнего блока питания. Напряжение подается по тому же коаксиальному кабелю, по которому поступает сигнал. Адаптер идет в комплекте.
От встроенного адаптера. Такие приборы работают от сети 220 Вольт.

По частотному диапазону

В зависимости от частот, которые используются в работе, усилители бывают трех типов:

Широкополосные. Усиливают телесигнал в большом диапазоне частот. Однако при этом качество их усиления страдает. Ни одно устройство не может быть универсальным, равномерное усиление на всем диапазоне невозможно, неизбежны проседания в качестве.
Диапазонные.Рассчитаны на работу с вещанием конкретной области частот и длины волны. Например, для просмотра 20 каналов федерального цифрового вещания подходят устройства, работающие с дециметровым диапазоном: именно там и вещает ЦЭТВ. Никаких посторонних шумов такой прибор не пропустит.
Многодиапазонные. Это набор усилительных блоков, конструктивно связанных в единую систему. Каждый компонент предназначен для работы со своей областью вещания. Не пытаются охватить весь диапазон, но могут усиливать телесигнал в ДМВ («цифра») и МВ (аналоговые передачи). Конструкция дает возможность отдельной настройки коэффициента усиления по каждому диапазону.

По месту установки

По месту установки усилители относятся к одной из двух групп:

Встроенные. Являются частью единого устройства – активной антенны. Внешне выглядят как печатная плата внутри общего кожуха. Их достоинство в том, что они изначально разработаны для использования с конкретной моделью телевизионной антенны. Недостаток же в том, что длинный кабель и соединения на пути от усилителя к ресиверу или телевизору ведут к ослаблению и снижению уровня сигнала. Находясь снаружи, платы усиления подвергаются воздействию ветра, осадков, на них накапливается конденсат при перепадах температуры.
Внешние. Используются с пассивными антеннами наружного размещения. Внешне могут выглядеть по-разному: от отдельного устройства, по размерам напоминающего приставку к телевизору, до небольшого блока, врезающегося напрямую в кабель. Вне зависимости от дизайна внешние усилители антенн для цифрового ТВ должны подключаться до входа в приемное устройство.

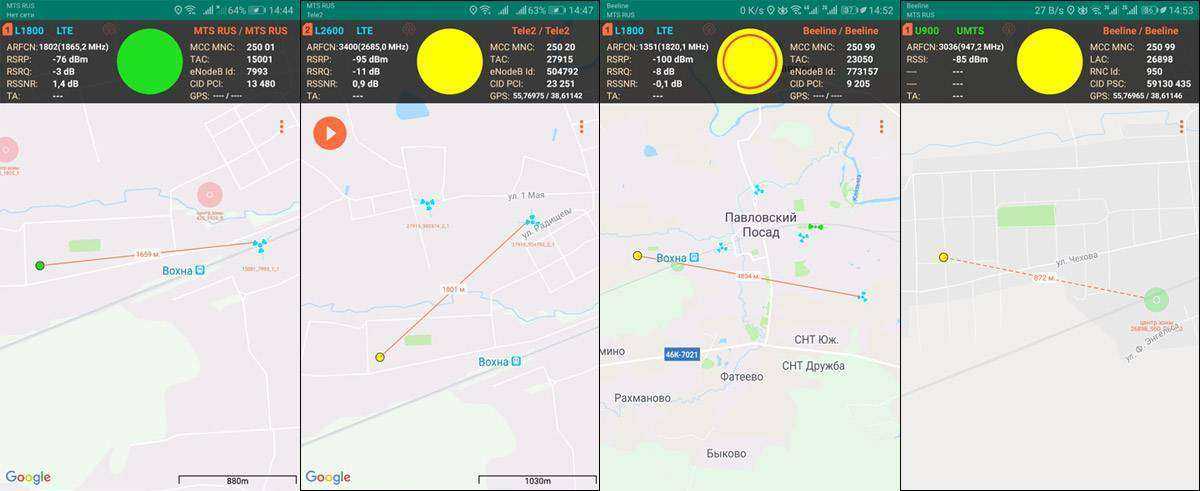

Установка и инструкция по использованию приложения Network Cell Info

Скачиваем приложение «Network Cell Info Lite» с Play Market — это бесплатная версия имеющая рекламу и некоторые ограничения. Ей можно пользоваться, как и платной, если «жаба душит» заплатить 120 рублей, точностью замеров она не отличается от более полной версии. В платном варианте , например, Вы сможете видеть параметры сигнала не только текущей соты, но и соседней. Это даст возможность попробовать настроить антенну на другую базовую сотовую станцию. Все отличия платной и бесплатной можно узнать в самом приложении.

В разделе датчики нас будут интересовать следующие параметры:

Band – номер полосы частот

Сотовые операторы в России осуществляют доступ в 4G сетях по нескольким частотам. Всего таких «бендов» пять:

3 в диапазоне 1800 МГц FDD

7 в диапазоне 2600 МГц FDD

20 в диапазоне 800 МГц FDD

31 в диапазоне 450 МГц FDD

38 в диапазоне 2600 МГц TDD

Поняв номер бенда, мы можем уже правильно выбрать антенну, поддерживающую ту или иную частоту.

Fc – собственно сама частота, на которой работает сота.

RSRP – уровень принимаемого сигнала с базовой станции или соты, аналог RSCP в 3G. Если уровень меньше -120 дБm, то это плохо. Но это минимум, а в принципе считается, что сигнал «хороший», если он больше примерно -90 dBm, то есть на 30 dB больше. На первых трех верхних картинках видны шкалы на подобии спидометров автомобиля: в центре — величина RSRP цифрами, эта же информация дублируется стрелкой по «дуговой» шкале цвет которой меняется от белого до зеленого. Белая и красная зоны означают, что все плохо и сигнала или нет, или он крайне слабый, желтая зона показывает средние или слабо средние показатели, зеленая — хорошие или отличные.

RSRQ (Reference Signal Received Quality) — характеристика качества принятых пилотных сигналов. Чем этот параметр меньше по абсолютной величине, тем лучше сигнал. Если, он больше -5 отлично, средний от -15 до -20

RSSNR (Reference Signal Signal To Noise Ratio) соотношение сигнал — шум. Чем меньше тем хуже. Хорошие показатели более 10 и выше.

EARFCN — абсолютный радиочастотный номер канала, собственно также показывает диапазон частоты на котором работает сота. Нужен если мы ранее не обнаружили Fc или Band. Зная EARFCN можно вычислить частоту Fc с помощью калькулятора.

Таким образом, сначала мы подбираем антенну по частоте. Лучше, если антенна будет поддерживать не один диапазон, а несколько включая 3G. Затем, по показателям уровня принимаемого сигнала, подбираем ее по коэффициенту усиления: если все плохо и RSRP приближается к 120 и менее — берем максимум (обычно это антенны 22 dB), если уровень сигнала нормальный — можно попробовать выбрать LTE антенну подешевле, с меньшими габаритами и коэффициентом усиления 18 или 15 dB.

Для достижения максимальной скорости приема передачи данных следует рассмотреть покупку более дорогой антенны с поддержкой MIMO. Такая антенна принимает и передает сигнал сразу в горизонтальной и вертикальной поляризациях или плоскостях. Упрощенно это напоминает дорогу с двусторонним потоком автомобилей. Это не удвоит скорость, но обеспечит ее увеличение до 50%

И что не менее важно: сигнал принимаемый MIMO антенной будет более стабильным
