Как обжать витую пару в rj-45? сетевой кабель своими руками

Способ №2. Используем нож, отвертку и другие подручные средства

Здесь все гораздо сложнее. На обжим кабеля при помощи подручных средств уйдет гораздо больше времени.

Да и не факт, что операция увенчается успехом с первого раза. Тем более, что потребуются определенные навыки работы с соответствующими инструментами.

Для осуществления процедуры обжима понадобится острый нож, плоская отвертка, витая пара необходимой длины и набор коннекторов.

Алгоритм действий прост, но потребуется некоторая сноровка и сугубая осторожность

Рис.5. Обжим витой пары отверткой

Сначала снимаем изоляцию кабеля. Для этого номом аккуратно надрезаем резиновую трубку кабеля. Надрез должен быть минимальным, поскольку требуется не повредить жилы. После осуществления надреза можно стянуть изоляцию пальцами.

Подрезаем точащие жила какими-либо кусачками. Вполне хватит 20 мм проводов. Они как раз отлично встанут в коннектор.

Теперь нужно взять коннектор и аккуратно вставить жилы в желобки в соответствии с прямой схемой обжима витой пары. Желательно как-нибудь зафиксировать сам кабель и коннектор, так как дальнейшие действия потребуют полной неподвижности компонентов.

Берем плоскую отвертку и аккуратно вдавливаем металлические контакты на коннекторе

Здесь нужно проявлять осторожность, так как при слишком сильном вдавливании можно повредить контакты. И они работать не будут.

Вдавливаем точно также пластиковый зажим коннектора, который должен захватить изоляцию кабеля.
Надеваем изоляционный колпачок.
Повторяем операцию для второго конца кабеля.

 Теперь можно проверять витую пару на работоспособность. Минус этого способа заключается в том, что можно легко угробить коннектор даже не подозревая об этом. Давление на контакты не должно быть чрезмерно сильным.

Обжим без инструмента

Как правило, специалисты по прокладке сети используют специальный инструмент для обжима сетевого кабеля. Называется он кримпер. Он изготавливается из стали и является самым удобным инструментом для обжима не только кабелей витой пары, но и для обжима и прессовки изолированных штыревых втулочных наконечников, наконечников 8C8P, 6PxC, 4PxC, соотношений сечений проводов и наконечников. Стандартный кримпер обладает:

  • Портом для обжима провода;
  • Встроенным инструментом для зачистки кабеля;
  • Кусачками, позволяющими «откусить» ненужную часть кабеля.

Несмотря на все это, обжать провод и присоединить к нему коннектор можно самостоятельно с помощью других подручных средств. В следующем разделе будет подробное описание этих инструментов и способов обжима.

Обжим с помощью шлицевой отвертки

Проверка качества обжима

Чтобы убедиться в правильности проведённой работы, обжимая Интернет-кабель тем или иным способом, его нужно протестировать.

Существует несколько способов проверки.

  • LAN-тестер. Или просто кабельный тестер. Это профессиональное оборудование, которым обычно пользуются сотрудники сервисного центра, обслуживая клиентов. Этот тестер отличается тем, что может взаимодействовать с большим количеством разных коннекторов. Оба конца Интернет-кабеля нужно вставить в нужный разъём. Затем индикатор покажет, имеется ли между узлами соединение. Нет ничего сложного в том, чтобы разобраться с работой тестера. Но покупать его для личного пользования не особо выгодно.
  • Мультиметр. Если вы автомобилист, либо электрик, и в вашем распоряжении имеется мультиметр, он станет отличным помощником и при проверке обжатого коннектора. Требуется приложить щупы мультиметра к соответствующим по цвету концам кабеля, и посмотреть на показатели прибора. В режиме прозвона устанавливается связь между линиями. Если она есть, прибор это покажет в виде звукового сигнала и соответствующих данных на дисплее. Во всех парах тестируемого кабеля показатели сопротивления должны быть примерно одинаковыми. Если разница большая или сопротивление слишком высокое, ищите ошибку в проделанной работе. Она где-то есть. И её придётся исправлять.
  • Прямое подключение. Проще всего проверить работоспособность обжатого кабеля, подключив его напрямую к компьютеру или маршрутизатору. Если со значка сетевого подключения пропал крестик красного цвета и отображается компьютер с вилкой, тогда Интернет-подключение имеется, всё должно функционировать.

Как видите, обжать кабель в домашних условиях и восстановить работу Интернета, можно. Здесь ничего сложного нет.

Хорошо, когда в распоряжении имеется специальное приспособление. Но практика наглядно показывает, что во многих ситуациях вполне можно обойтись и без него.

Как вы успели заметить, обжать сетевой шнур самому не составляет большого труда. Также хочется отметить, что при правильном выполнении действий, результат работы как с пресс-клещами, так и с отвёрткой будет одинаковым. Поэтому выбор инструмента для обжима сетевого интернет-кабеля в домашних условиях зависит от вас.

Теория обжима

И вот мы уже подбираемся к процедуре обжима. Но нужно еще кое что прояснить, последний рубеж.

Все вы видели коннектор на конце витой пары, который еще идет в сетевой разъем сетевой карты или роутера. Этот штекер имеет специальную маркировку. Тот который применяется в основном сейчас в домашней локальной сети – RG-45. Немного об устройстве коннектора и соединении.

  1. Витая пара устанавливается в разъем коннектора.
  2. Провода витой пары разводятся по специальным желобам в коннекторе.
  3. Контактный механизм коннектора – ножи. В магазинном состоянии – разведены, давая дорожку для проводов кабеля.
  4. При обжатии дают давление на ножи, а они прорезают оболочку и обеспечивают плотный контакт с жилами провода.
  5. С другой стороны остаются открытые контакты ножей – они то и обеспечивают соединение с сетевым адаптером при подключении.

Вот картинка, как работают ножи:

А вот коннектор в увеличенном виде (тот самый наконечник провода или «джек»):

Такое соединение надежно и отлично передает сигнал. Но новички на первых порах могут недожать – и соединения либо не будет, либо оно будет установлено на низкой скорости (это одна из причин снижения скорости в сети). Лучший способ исправить – прожать еще раз сильнее, или же переобжать заново. На практике у нас в вузе эта процедура получилась далеко не с первого раза у каждого – так что все с чего-то начинают.

Как правильно обжать сетевой кабель LAN своими руками?

Если, к примеру, сетевой шнур будет проходить в незначительном отдалении от электросети с напряжением 380Вольт то в этом случае стоит отдать предпочтение изделию с обмоткой. Идеально подойдет кабель  FTP.

При обустройстве проводного интернета рядом с электросетью, напряжение в которой превышает 380В, лучше воспользоваться кабелем F2TP в конструкции которого предусмотрено наличие общего двойного экрана.

Когда речь идет о прокладке интернет кабеля недалеко от высоковольтной сети, то специалисты устанавливают провода в специальные гофрированные трубки и отдают предпочтение шнуру с типом экранирования SF/UTP.

Зная основные виды интернет кабелей и особенности их конструкции, вы без труда сможете самостоятельно выполнить обустройство локальной интернет сети в доме или офисе. Конечно, подобную процедуру лучше осуществлять еще на стадии строительства или ремонта помещения, однако при необходимости можно выполнить и в уже эксплуатируемом помещении.

Как обжать сетевой кабель?

Современный сетевой шнур для прокладки локальной интернет сети часто называют «витая пара» или «патч-корд». Для подключения к роутеру или компьютерному устройству, такой интернет провод оборудуется специальной коннектором (рис.3), который представляет собой зажимное устройство, фиксирующее провода витых пар в необходимой последовательности.

За время использования проводного интернета многие люди сталкивались с проблемой, когда коннектор под влиянием систематических механических воздействий выходил из строя из-за чего значительно слабел или вовсе пропадал сигнал.

Чтобы вернуть изначальную стабильность сигнала необходимо заменить коннектор. Осуществить такое мероприятие сегодня можно даже при отсутствии соответствующего опыта, главное заранее купить все необходимые запчасти и запастись терпением. Для начала работ нам понадобиться:

  • Кабель интернет, с края которого уже срезано старое зажимное устройство.
  • Три — четыре коннектора RJ-45 (один для замены, остальные про запас).
  • Обжимные клещи (можно приобрести на ближайшем радиорынке по доступной цене).

Стоит отметить, что для наглядности старый коннектор лучше оставить, так как в нем видна схема подключения проводников.

Когда один край интернет кабеля уже подключен к коробке провайдера остается по методу прямого обжима подключить компьютерное устройство к роутеру или проводной сети. Сделать это можно двумя способами «А» и «В»

  1. Для начала необходимо аккуратно очистить кабель интернет от основной обмотки примерно на 5-7 сантиметров и размотать соединенные попарно проводники.
  2. Все проводки выравниваем и обрезаем под одну длину.
  3. Проводники складываем в необходимой последовательности и зажимаем их между большим и указательным пальцем так чтобы были видны их края.
  4. Берем коннектор защелкой вниз и предельно аккуратно и внимательно вставляем до упора проводки в пазы.

    Выполняя этот этап, следите за тем, чтобы последовательность проводников не изменилась.

  5. После этого берем обжимные клещи и зажимаем в них коннектор до упора. Так проводники на коннекторе прорежут изоляцию проводков, обеспечив полноценное соединение.
  6. Чтобы новый коннектор прослужил дольше предыдущего, вставьте в него интернет шнур так, чтобы край основной оплетки оказался внутри обжимного устройства.

Для того чтобы соединить между собой два компьютера применяется перекрестный метод обжима. В этом случае два края кабеля имеют разный порядок размещения проводников (рис 5). Необходимо просто выставить проводки в определенной последовательности и сделать все, то же самое, что было описано выше.

Если вы правильно выполните все работы, то при подключении кабеля к компьютерному устройству интернет соединение появиться практически моментально. Как видите самостоятельно осуществить все этапы замены коннектора или его подключения с «нуля» можно довольно быстро и просто, главное внимательно следить за последовательностью размещения проводников.

Теперь вы знаете, как называется кабель для интернета, какие его разновидности представлены на современном рынке и на что стоит обратить внимание при покупке такого изделия. Надеемся, что теперь проблем с выбором сетевого шнура для интернета у вас не возникнет

Самообжимающийся коннектор

Уже не первый год на отечественном рынке в продаже присутствуют коннекторы, которые для подключения не предусматривают использования специальных инструментов. Да, чем-то снять верхнюю оплётку и обрезать провод придётся.

Ярким примером профессионального самообжимающегося коннектора выступает продукция компании Nicomax. Но их изделия стоят по несколько сотен рулей. Подходят для профессиональной сферы, но никак не для домашнего применения.

Дома можно задействовать аналогичные, но более бюджетные решения. К примеру, от компании СУПР. Это российский производитель, предлагающий собственные самообжимные коннекторы. Они ещё называются безинструментальными.

Корпус такого коннектора состоит из 2 частей. Это шарнирно открывающиеся половинки. С тыльной стороны крышек выполнены специальные матрицы-выступы. Они просаживают провода на контакты.

В центре находится модуль коммутации. Здесь имеются каналы-пазы, когда укладывается проводка обжимаемого кабеля. Каждая сторона такого модуля рассчитана на 4 провода. Чтобы мастеру было проще работать, тут даже предусмотрены цветовые подсказки. То есть даже новичок поймёт, проводок какого цвета в какой канал нужно уложить. Допустить ошибку действительно очень сложно.

Также каждая створка оснащается интегрированными половинками защитных колпачков. Когда узел собирается, часть кабеля оказывается внутри коннектора. Тем самым обеспечивается надёжная защита от возможного перелома.

Исходя из изложенной информации, можно заметить, что тут используется прямо противоположный принцип обжимки Интернет-кабеля. Ножки контактов расположены неподвижно внутри модуля коммутации. А матрицы, находящиеся на крышках, просаживают проводки ножек, чтобы обеспечить прорез изоляции и надёжную коммутацию элементов.

Чтобы выполнить сборку коннектора, стоит придерживаться следующей инструкции:

  • зачистить Интернет-кабель своего провайдера от имеющейся оплётки;
  • расплетите витые пары, выпрямите все проводки;
  • составлять так называемый пакет на следующем этапе не нужно;
  • открываются крышки коннектора;
  • провода не нужно вставлять, просовывать;
  • их необходимо завести сверху в соответствующие цветные пазы блока коммутации;
  • поскольку в каждом гнезде имеется свой отдельный фиксатор, после установки провода выскакивать самопроизвольно не будут;
  • уложив провода, закройте две половинки корпуса;
  • прижмите их друг друга;
  • прижимая части корпуса коннектора, дождитесь щелчка;
  • это означает, что зажим прошёл успешно, кабель зафиксирован;
  • при этом матрицы надвигают проводки к неподвижным ножкам контактов.

Всё, коннектор сделан, его можно проверять и запускать в работу.

Правила обжима 8 и 4 жильной пары

Рекомендую использовать кримпер, который оснащён лезвиями с внешней и внутренней стороны для разреза и снятия оплетки. Последовательность действий при работе с инструментом:

  1. Посмотрите на конец кабеля. Если он разлохмачен, то аккуратно обрежьте часть. Также отрежьте использованный коннектор при его наличии. Лохмотья подведите к инструменту перпендикулярно лезвию ножа. При небольшом усилии получается ровная линия цветных проводов.
  2. Если хотите установить защитный колпак, то его нужно надеть сразу после обрезания лишней части.
  3. Затем зачистите конец провода, аккуратно сняв верхнюю оплетку. Это также можно сделать кримпером – провод вставьте в паз, имеющий форму полуокружности, напротив которой расположен острый нож. Аккуратным движением обрежьте участок кабеля длиной 30 мм, не задев пары витых.

    Для получения ровного обрезанного участка, вставьте провод в паз, небольшим усилием сомкните ручки кримпера, а затем вращайте инструмент вокруг оси кабеля. В результате, ненужная часть легко снимется.

  4. Производители могут добавить капроновую нить или металлические сердечники. Нить можно как обрезать, так и просто отвести её в сторону. Металлическую струну обязательно обрежьте на одном уровне с витыми парами.

  5. Аккуратно расплетите провода и выровняйте их форму так, чтобы получился своего рода цветочек.
  6. Чтобы не ошибиться при обжатии, распечатайте (или сохраните на телефоне) цветовую схему расположения пар в приспособлении с контактами (в зависимости от типа подключений).
  7. Начните расправлять и выравнивать пары в той последовательности, которая имеется на цветовой схеме. Для проверки можно использовать старый, обрезанный коннектор. Следите за тем, чтобы провода не перекручивались между собой.
  8. После уплотнения, пары дополнительно выровняйте по одной линии.

  9. Получившиеся провода укоротите. Сделать это нужно аккуратно, чтобы пары плотно вошли и коснулись стенки коннектора, а сама оплетка заходила на 8-10мм. С приходом опыта вы сможете сделать обрез на глаз. Для точного укорочения используйте коннектор, приложив его к кабелю. Для RJ45 подойдёт длина проводов, равная 15 мм.

  10. Используйте для обрезания нижнюю часть лезвий кримпера, расположив кабель перпендикулярно плоскости ножей. В этом случае концы пар будут находиться на одном уровне.

  11. После обреза, не отпуская сложенные провода, аккуратно заведите их в отверстия коннектора. При обжатии 4 жильной пары будут присутствовать пробелы между соседними проводами. Коннектор нужно взять так, чтобы контактная группа располагалась выше, чем защёлка.
  12. Внутреннее строение коннектора таково, что провода не будут расходиться или топорщиться в разные стороны. Не прилагайте чрезмерных усилий при проталкивании внутрь. Иначе они могут погнуться и всю работу нужно будет делать повторно.

  13. С середины коннектора начинаются пазы для каждого провода. Проследите, чтобы они встали на свои места. После вхождения в свою секцию провод не погнётся и не разлохматится.

  14. Для проверки всех соединений посмотрите на переднюю прозрачную стенку коннектора. При правильной установке, провод каждого цвета должен прилегать к торцу. Поначалу не обращаешь на это внимания, и гадаешь из-за чего же отсутствует контакт между устройствами.

  15. Поместите коннектор в специальное отверстие в кримпере.
  16. Плавно и сильно нажмите на ручки инструмента.

  17. Зубья воздействуют на контакты, которые проколют изоляцию и войдут в свою пару.

  18. Повторите процедуру с обратной стороны кабеля.

Контакты вошли в провод — это видно сбоку

С помощью такого инструмента, как кримпер, заменяющий нож, щипцы и пассатижи, вы сможете выполнить обжим витой пары за 5-10 минут.

Способы обжима

Всего существует два метода обжима сетевого провода:

  • Прямой.
  • Перекрестный.

Схемы для обоих вы можете увидеть на фото ниже.

Как мы видим, при прямом варианте оба конца кабеля имеют одинаковое расположение проводников в коннекторе. Перекрестный же способ подразумевает обжим пары на разных сторонах кабеля. При этом используется разный порядок подключения проводников.

Какой же метод применить для подключения домашней сети? Все очень просто — прямой способ используется в тех случаях, когда один компьютер подключается к сети Интернет. Перекрестный же применяется только тогда, когда возникает необходимость в между собой. То есть, имея дома один ноутбук или ПК, лучше воспользоваться прямым способом соединения кабеля.

Витая пара

В прошлом разделе мы выяснили, что витая пара – это провод, применяемый для сетевых соединений в компьютерной технике. Особо применяется в домашних условиях для подключения к интернету.

Название свое он получил из строения. Внутри идут медные провода в оболочке, скрученные попарно. Скручивание делают с определенным шагом в зависимости от количества таких пар. Вся фишка такого скручивания – взаимное гашение помех для улучшения качества сигнала в рабочей сети (ведь по этому проводу тоже идет электричество, хоть и не 220V, а надежность здесь нужна на высоком уровне, но это тема уже стандартов).

Существует несколько видов витой пары… Даже много. Основная классификация – по устройству, не основная – по защите. По устройству в домашних условиях вы как правило будете иметь дело с кабелем 5й категории (при желании поищите самостоятельно, статья не о том).

По защите тоже ничего сложно – есть с защитой, есть без защиты. Защита имеется ввиду не от падающих табуреток, от тех же самых наводок, создающих помехи. Дома обычно это не требуется, но мало ли что вам попадется под руки. Раздел больше для того, что вам придется во время обжимки вскрывать кабель, и нужно быть готовым ко всему) Так что немного анатомии для системного администратора и домашнего любителя посидеть во ВКонтактике.

Итак, внутри идут пары проводов – обычно 2 или 4. Провод может быть облачен в защиту – речь идет о фольге или оплетке. При этом защита может быть как на целый провод, так и отдельно на каждую пару. Тонкостей много, лучше сразу вскрывать и смотреть по месту. В домашнем кабеле обычно ничего подобного нет – одна оплетка, и в ней сразу пары.

Маркировки витой пары:

  • UTP – обычная, без защиты, для дома. Если нужно восстановить кусок дома и идете в магазин – как раз ищите что-то вроде UTP5 – пойдет в самый раз.
  • FTP ­ – с фольгой, тоже порой применяют в помещении.
  • SFTP – металлическая оплетка, применяют на улице.
  • STP – защита на каждой паре. При нахождении провода на улице рядом с линиями электропередач (надеюсь, вас туда не занесло).

Итого разные варианты скомпонованы на следующем рисунке:

Дополнительно бонусом – бывают многожильные и одножильные кабели. Многожильные применяют дома – провод выходит гибким, как раз для активных перемещений. Одножильный провод уже лучше использовать при промышленной прокладке – до розетки, провод не гнется, но зато пропускание сигнала гораздо лучше.

Упоминать про горючие и негорючие, круглые и плоские здесь уже даже не хочется – все-таки не учебник сисадмина, а просто помощь нуждающимся в домашних условиях. Так что если есть вопросы – бегом в комментарии.

Какие схемы обжима могут применяться

Существует две основных схемы обжима интернет-кабеля. Их использование зависит от того, какие устройства связываются между собой.

Прямое подключение (Straight)

Наиболее часто используемый вариант в сетях LAN (Local Area Network) или DSL (Digital Subscriber Line). Позволяет провести коммутацию разных приборов и устройств в различном сочетании.

Например:

  • РС – Router (компьютер – маршрутизатор);
  • РС – Switch (компьютер – коммутатор);
  • Router – Switch (маршрутизатор – коммутатор);
  • Router – SMART TV (маршрутизатор – телевизор)

и другие подобные варианты.

Характерная особенность этого типа подключения – совершенно идентичное расположение проводов в контактах обоих коннекторов.

Принята следующая цветовая схема расположения проводников:

Расположение проводов при прямом типе подключения. Схема одинакова для обоих концов LAN-кабеля.

Стоит сделать одно важное замечание. По большому счету, на скоростях передачи данных до 100 мегабит в секунду задействуются лишь четыре проводника – 1, 2, 3 и 6. Остальные – не используются

Так что нередко для удешевления общей стоимости локальной сети применяют кабель всего с двумя витыми парами. Коннектор, конечно, остается таким же, но в него заводится всего четыре проводника

Остальные – не используются. Так что нередко для удешевления общей стоимости локальной сети применяют кабель всего с двумя витыми парами. Коннектор, конечно, остается таким же, но в него заводится всего четыре проводника.

Это – такое же Straight подключение, но только с двумя витыми парами. Для скоростей до 100 мегабит – вполне достаточно.

Знание этого нюанса иногда позволяет обойтись «малой кровью» при необходимости ремонта линии. Например, кабель вышел из строя, и его контрольный прозвон показал, что обрыв на паре «оранжевый – бело-оранжевый». Ничего страшного. Вполне можно поменять ее, например, на незадействованную пару «коричневый – бело-коричневый». Но, естественно, с обоих концов кабеля одинаково. И работоспособность линии будет восстановлена.

Перекрестное подключение (Cross-Over)

Такое соединение порой приходится применять для подключения однотипных устройств Например, компьютер с компьютером, роутер с роутером и т.п.

Разница заключается в следующем. На одном конце кабеля применяется та же схема цветовой «распиновки», что показана выше. А вот на противоположном вносятся изменения. В принципе, они заключаются только в том, что пары «оранжевый – бело-оранжевый» и «зеленый – бело-зеленый» меняются местами.

Расположение проводов на противоположных концах интернет-кабеля при перекрёстном подключении.

Остальные провода своих позиций не меняют.

Эта несколько усложненная схема, кстати, постепенно выходит из употребления. Дело в том, что все больше современных цифровых устройств оснащены интерфейсом Auto MDI-X. Смысл в том, что система сама автоматически определяет тип подключения и переходит на оптимальный режим коммутации. То есть остается обжимать интернет-кабели по прямой схеме, и не морочить себе голову. Но пока еще частенько – приходится…

Итак, с теорией, можно сказать, закончено. Можно переходить к рассмотрению практического руководства – как обжать интернет-кабель.

Что использовать дома

Стандарты кабельной продукции видам экранирования

Самый дешёвый вид из всех — это кабель стандарта UTP.

Он не имеет никакого экранирования, прокладывается обычно в стенах, кабель-каналах и очень чувствителен к любым электромагнитным излучениям.

Более совершенный — это кабель стандарта FTP. Внутри используется экранирующая обмотка всех жил витой пары. Подобная схема защиты делает вид устойчив к электромагнитным излучениям и может использоваться для внутренних внешних работ, в зависимости от материала изготовления внешней оболочки. Его можно прокладывать как в кабельный плинтус, так и по стенам на крепления.

Самый защищённый стандарт — это STP. Он имеет экран для каждой пары жил отдельно и общий экран в виде сетки. Очень часто используется в промышленности и дата-центрах.

Категории по пропускной способности

Для создания домашней локальной сети достаточно использовать cat 5 или 5e. В офисах компаний обычно используются 5, 5e, реже 6, 6a, а 7 и 7а.

Пропускная способность витой пары по категориям:

  • Cat 5 — пары работают с частотой до 100 мгц, пропускают до 100 мегабит в секунду;
  • Cat 5e — пары с рабочей частотой до 125 мгц, пропускает до 1 тыс. мегабит в секунду (1 гигабит в секунду).;
  • Cat 6 и Cat 6a — пары работают с частотой 250 и 500 мгц соответственно, могут пропускать до 10гигабит в секунду;
  • Cat 7 и 7a — пары работают с частотой 600 и 1200 мгц соответственно, могут пропускать до 100 гигабит в секунду.

Самой популярной из них на момент написания статьи является витая пара FTP Cat 5e, потому что она может пропускать данные со скорость до 1 гигабит/сек и при этом достаточно дешёвая. Именно этот кабель стоит приобретать для создания локальной компьютерной сети или подключения ПК к роутеру.

Порядок действий при обжиме клещами

Обжимной инструмент (кримпер)

Чтобы обжать витые пары потребуется такой инструмент:

  • кримпер (клещи для обжима наконечников проводов rj 45);
  • стриппер (резак для съёма изоляции);
  • канцелярский нож.

Если такого инструмента дома не имеется, лучше обратиться за помощью к специалистам.

Подготовка кабеля

Вначале нужно избрать кабель по нужному количеству жил и отрезать от него отрезок требуемой длины. Для домашней сети необходимо взять четырёхжильный провод с медными проводниками. Незадействованные проводники просто не используют. Для высокоскоростной передачи данных должен подключаться восьмижильный кабель.

Удаление изоляции

С концов отрезка кабеля необходимо снять изоляционный слой. Достаточно отступить 3-3,5 см от края и при помощи стриппера лёгким круговым движением сделать надрез на изоляции. Рез нужно делать аккуратно, без сильного нажатия, иначе оболочка жил будет повреждена. Это повлечёт за собой упадок скорости передачи данных. Оплётку режут не на полную глубину, а на половину. Затем её сгибают и она лопается по линии реза.

Подготовка жил для загрузки в коннектов

Подготовка кабеля для загрузки в коннектор

Открывшиеся после снятия изоляции проводники, свитые в пары, необходимо расплести и распрямить

Медные жилы довольно мягкие, поэтому выполнять такую операцию нужно осторожно, чтобы не оборвать их оболочку

Далее все проводники выравниваются относительно друг друга, после чего обрезаются перпендикулярно ровно, отступив от края 3-4 мм. Такую процедуру лучше всего выполнять ножницами. В итоге должен получиться прямой торцевой ряд из 4/8 жил в оплётке.

Далее будет применяться пластмассовый коннектор формата 8P (8 контактов), с помощью которого будет осуществляться обжим – контактный крепёж жил из меди.

Обжим контактной площадки

Установка и фиксация коннектора

Тыльная часть коннектора 8P – это входной шлюз для ввода медных проводников. В данном шлюзе имеется 8 ячеек прямоугольной формы, в которые загружаются надлежащие по расцветке жилы.

Медные проводники сетевого кабеля загружаются в шлюз коннектора без съёма изоляционного слоя. Проводники нужно просто завести в каналы до упора.

Далее необходимо обжимать проводники с помощью кримпера для коннекторов типа 8P8C. Колодку клещей нужно наложить на пластмассовый коннектор, после чего сжать рукояти инструмента до характерного щелчка.

Тест качества обжима

После процесса обжима кримпер снимается, а само соединение подвергается тесту на прочность методом физического вытягивания кабеля из коннектора. Аналогичный тест проводится на другом конце сетевого кабеля. Если всё сделано в соответствии с технологией, обжим не позволит кабелю вырваться из запрессованных ячеек. После этого обжим можно считать завершённым.

4 необходимых инструмента для монтажа RJ-45 без использования кримпера и расходные материалы

Наилучшее качество установки коннекторов RJ45 на кабель достигается при использовании специализированного обжимного инструмента-кримпера. Высокая стоимость кримпера делает его покупку нецелесообразной, если только не заниматься установкой постоянно. Покажем, как обжать без использования дорогостоящего инструмента кабель RJ45 для интернета.

Для работы потребуются

  • нож;
  • бокорезы;
  • плоскогубцы с шириной губок не более 5-6 мм;
  • тонкая шлицевая отвертка.

Вместо бокорезов допустимо использовать канцелярские ножницы. Следует помнить о том, что их рабочие кромки не рассчитаны на работу даже с таким мягким металлом как медь, т.е. быстро затупятся. Полезным окажется небольшой молоток, линейка для измерений длины рабочих областей.

Из расходных материалов потребуется компьютерный провод с вилками (коннекторами). Качественный кабель содержит токопроводящие медные жилы. При расстояниях до 50 м их диаметр не имеет значения.

Вилки имеют пластмассовый корпус невысокой прочности. Поэтому рекомендуется приобретать их из расчета три штуки на одну линию. Они всегда доступны в продаже, имея очень низкую стоимость (4-5 рублей за штуку).

При возможности целесообразно использовать более качественные вилки с вставками. Этот элемент выполнен как обойма-кондуктор с пазами или отверстиями для установки проводов. Вилки со вставками дороже, но обеспечивают лучшее качество и существенно проще в монтаже. Очень удобны для монтажа вилки со сквозными направляющими каналами корпуса. Встречаются в продаже очень редко.

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

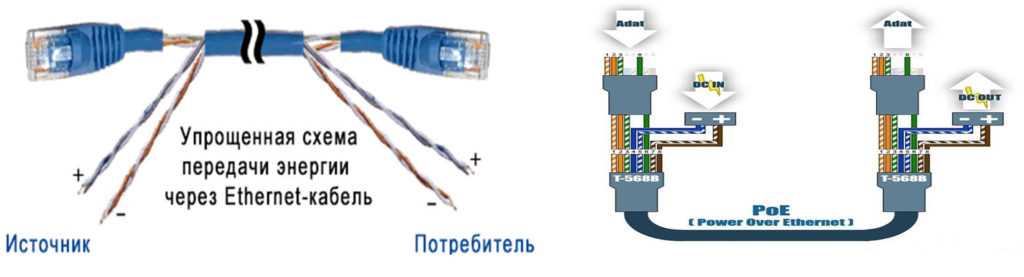

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

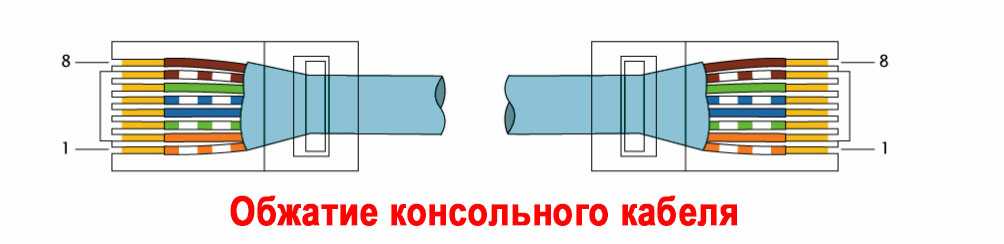

Схема обжатия консольного
кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по
обратной схеме, по отношению к другому концу. Выглядит это, как будто вы
перевернули его и глянули на штекер с другой стороны.  Эту схему обжатия применяют, когда необходимо
настроить роутер или коммутатор при помощи ПК. Чаще всего используют для
устройств Cisco.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
PR-HOST
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
