Вся правда о технологии hdmi arc

Подключение HDMI ARC: что это такое?

Если Вы хотите получить не только качественное изображением, но и безупречный звук от TV, который будет выводиться на всю акустику, обратит внимание на интерфейс HDMI ARC. О его существовании знают немногие владельцы домашних кинотеатров, собирающие развлекательные комплексы самостоятельно

И напрасно, потому что это одна из наиболее шикарных функций в современных телевизорах.

АRC (Audio Return Channel) – реверсивный звуковой канал, достаточно новый протокол HDMI, обеспечивающий двухсторонний канал связи между телевизором и другим оборудованием.

В чем заключаются несомненные преимущества, которыми обладает ARC подключение HDMI в сравнении с иными вариантами? Таковых два:

  1. Упрощение управления системой домашнего кинотеатра. В частности, если телевизор и ресивер оснащены ARC и синхронизированы соответствующим кабелем между собой, путем управления с телевизионного пульта можно регулировать включение системы, громкость звука и некоторые другие функции всего комплекса. Таким образом, нет необходимости использовать лишние пульты, дублирующие функции друг друга;
  2. Увеличение скорости передачи аудиосигнала. Протокол eARC как улучшенная версия реверсивного звукового канала позволяет передавать звуковые сигналы со скоростью до 38 Мбит/с. Это очень актуально для объемного звука в домашних кинотеатрах, так как позволяет транслировать данные восьми каналов при 192 кГц/ 24 бит одновременно. Протокол eARC в HDMI 2.1 появится уже в 2019 году, а пока приходится довольствоваться имеющимся ARC со скоростью передачи сигнала, которая зависит от версии интерфейса HDMI (то есть, от 1 Мбит/с и выше).

Таким образом, если Вы хотите «на полную катушку» использовать возможности DTS и потенциал всевозможных форматов объемного звучания Dolby от Blue-Ray, DVD или игрового контента, подключение HDMI ARC или eARC позволит достичь желаемого. И эта разница будет слышна на любой системе конфигурации от 5.1 и выше даже самому далекому от технических нюансов владельцу системы.

Проводное подключение

Синхронизация с помощью кабелей и переходников позволяет передать более качественную картинку без перебоев или зависаний. Ниже, рассмотрим наиболее популярные способы как это сделать.

HDMI

Простой способ, для реализации необходимо присутствие порта HDMI на обоих устройствах. При подключении ноутбука, на телевизоре активируется подходящий режим передачи, выбираемый в соответствии с номером выхода и вставленным шнуром.

Если картинка не появилась сразу, произведите настройку вручную, для этого:

  1. На телевизоре выберите источник сигнала. Чтобы это сделать, на пульте управления нажмите кнопку «Input» или «Source», укажите порт, к которому вы подключили шнур.
  2. На компьютере, с системой Windows нажмите правой клавишей мыши на свободной части рабочего стола. В открывшемся окне найдите категорию «Разрешение экрана» или «Параметры дисплея».
  3. Установите в первой строке «Несколько дисплеев», далее выберите оптимальное разрешение для своего ноутбука.
  4. Также в этом меню вам доступно четыре режима отображения информации на мониторах (изменить их возможно нажатием клавиш WIN+P).
    • Только компьютер – картинка остаётся на экране вашего ноутбука.
  5. Дублировать – именно тот режим, который вам нужен, все происходящее на компьютере отображается на ТВ.
  6. Расширить – дисплей ноутбука и телевизора работает как единый рабочий стол.
  7. Только проектор – изображение только на телевизоре, экран ноутбука неактивный.

Преимущества соединения через HDMI:

  • порт HDMI+ одновременно передает видео и аудио;
  • нет нужды в применении кабелей других моделей;
  • поддерживает 3D формат;
  • не требует тонкой настройки.

Так выглядит кабель HDMI Большинство производителей поставляют шнур-HDMI в комплекте с приемниками.

USB

Несмотря на популярность способа, описанного выше, разъемы этого формата встречаются не на всех переносных компьютерах. Если вы не знаете, как передать изображение с ноутбука на телевизор без HDMI, воспользуйтесь переходником USB. Это универсальный интерфейс для подключения флеш-памяти, клавиатуры, мыши, обеспечения трансляции данных на другие устройства. Переходник USB-HDMI поможет решить проблему.

USB-HDMI адаптер Благодаря распространенности формата операционная система компьютера самостоятельно распознает USB. Настройка ноутбука и телевизора осуществляется точно также, как и в способе, который описан выше.

VGA

Когда на компьютере нет порта HDMI, используйте шнур-VGA. С его помощью можно выводить изображение на телевизор, но звук будет воспроизводиться динамиками ноутбука. Решить проблему поможет подключение внешних колонок к компьютеру.

Соединение VGA автоматически переносит изображение на экран видеоприемника, но иногда необходима дополнительная настройка, алгоритм подробно описан немного выше в подключении с помощью HDMI.

Переходник HDMI-VGA Когда нужно соединить свой ноутбук с телевизором так, чтобы с видео передавался звук, используйте шнур VGA Scart. Интерфейс не встречается на портативных компьютерах, поэтому его функционал можно реализовать только путем совмещения технологий. При использовании стандартного VGA звук можно перенести на телевизор через AUX кабель.

RCA

Шнур RCA-Jack, также называемый «тюльпанами» и AV-разъемом, часто используется для подключения старой техники. Такие разъемы были разработаны в начале 40-х годов прошлого века для соединения фонографов и усилителей. Из-за несовершенства технологии во время подключения в первую очередь контактирует пара сигнала с напряжением, а затем – контакты корпусов. Это может стать причиной поломки техники.

Современные RCA-шнуры более надежны, но постепенно они выходят из массовой эксплуатации. Новые видеокарты не дополняются RCA-выходами, поскольку подключаться с их помощью неудобно. Если нет другого выхода, используйте переходник VGA-RCA или HDMI-RCA.

HDMI to AV/RCA конвертер Шнур содержит три провода, отличающиеся по цвету:

  • Желтый. Передает картинку на монитор.
  • Белый. Подает левый канал аудиосигнала.
  • Красный. Используется для подачи правого канала сигнала аудио.

Штекеры окрашены в соответствующие цвета. Подсоединять разрешается в любом порядке. С ними можно подключить свой ноутбук к старому телевизору. Перед тем как вставить штекер в порт, отключите приборы от электричества – это поможет избежать возможных повреждений. И также потребуется обновление драйверов и дополнительная настройка графики.

При включении компьютера и загрузке системы Windows, экран телевизора будет характерно мигать, сообщая о наличии контакта. Подробная настройка описана выше в подключении с помощью HDMI.

Характеристики всех цифровых приставок Lumax

Все устройства приставок Люмакс оборудованы практически одинаково. Особенность их является то, что даже самые первые модели оборудованы возможностью выхода в интернет по WiFi сигналу. Это особенно удобно, например в процессе прошивки оборудования и установки нового ПО.

Модель Поддержка DVB-T и DVB-T2 Разъемы Wi Fi Дисплей AVI, MPEG, MKV, DivX, MP4, JPEG, MP3, WAV
DV1108HD + HDMI и RSA + + +
DV1110HD + HDMI + +
DV1111HD + DVB-C HDMI + +
DV2104HD + DVB-C HDMI и RSA + + +
DV2105HD + DVB-C HDMI и RSA + + +
DV2108HD + DVB-C HDMI и RSA + + +
DV2114HD + DVB-C HDMI и RSA + + +
DV2115HD + DVB-C HDMI и RSA + + +
DV2118HD + DVB-C HD OUT и RSA + +
DV2120HD + DVB-C HDMI и RSA + + +
DV3201HD + DVB-C HDMI и RSA + + +
DV3205HD + DVB-C HDMI и RSA + + +
DV3206HD + DVB-C HDMI и RSA + + +
DV3208HD + DVB-C HDMI и RSA + + +
DV3211HD + DVB-C HDMI и RSA + + +
DV3215HD + DVB-C HDMI и RSA + + +
DV4201HD + DVB-C HDMI и RSA + + +
DV4205HD + DVB-C HDMI и RSA + + +
DV1103HD + DVB-C HDMI и RSA + + +
DV1105HD + DVB-C HDMI и RSA + + +

*В таблице “+ DVB-C” обозначает возможность устройства работать с DVB-T, DVB-T2 и DVB-C.

Для чего нужен HDMI ARC и его функции

С того момента, как появился интерфейс HDMI, функция ARC или возвратный аудиосигнал, стала одной из самых полезных технологий. Она позволяет передавать видео и аудиосигнал с Тв-приёмника, например, на колонки или ресивер, используя всего лишь один кабель. Особенно полезна она при использовании телевизоров с функцией SMART TV. Такие телевизоры сами создают звуковой сигнал. Однако, Тв-приёмники имеют не очень качественные штатные динамики. С помощью HDMI ARC аудиосигнал можно передать на внешнюю акустическую систему, и не мучить свои уши плохим звуком телевизионных динамиков.

Что такое HDMI

HDMI это порт (интерфейс), по специальному протоколу между двумя устройствами в которых стоят порты HDMI передаётся видео. Есть два типа портов. HDMI out (выход HDMI), устанавливается в устройствах которые передают видео (пример плеер или компьютер) и HDMI in (вход HDMI, HDMI вход) стоят в устройствах принимающих видео (телевизоры, мониторы).

Для защиты информации от копирования применяются специальные алгоритмы кодирования пример HDCP 2.2. Видео после преобразования в стандарт HDMI дополнительно поступает на чип кодирования и уже с него попадает на выход устройства. Телевизор раскодирует сигнал. Кодирование работает не всегда например зачем вам кодировать видео с компьютера. Контент который воспроизводиться имеет метку, по которой устройство воспроизведения определяет необходимость кодирования.

При  изучении разъёмов которые находятся на телевизоре, указано   наличие например 4 HDMI разъёма, HDMI in (HDMI вход). При более детальном изучении оказывается что разъёмы HDMI, например на телевизорах samsung имеют в скобках и дополнительную маркировку STB, DVI, ARC, MHL, что это? И зачем применяется такое обозначение.

Как правило все разъёмы в  телевизоре  имеют абсолютно одинаковую функциональность и деление на типы (STB, MHL, ARC, DVI) есть чисто условное (кроме MHL) и предназначено для облегчения выбора пользователю куда, что включить, например видеоплеер.  Для того что бы разъёмы имели разное назначение, один например разъём должен быть стандарта 1.3, а другой 1.4 только в этом случае они будут иметь различную функциональность. Хотя в некоторых производителей действительно встречаются в одном телевизоре различные версии HDMI.

MHL-это дополнительный протокол передачи видео от мобильных устройств к телевизору. Преобразование протокола передачи USB в HDMI). Если HDMI не поддерживает протокол MHL видео возможно передать с использованием активного адаптера. В связи с дальнейшим развитием Smart возможностей телевизоров практически не используется. Сейчас можно без шнурков включить через сеть WiFi клонирование экрана телефона на телевизор.

Стандарт HDMI зависит от типа применяемого контроллера для обработки сигнала (версия HDMI).

Более детально о стандартах HDMI можно ознакомится в статье

Как настроить

Для активации этой функции необходимо открыть настройки телевизионного приемника и выбрать там «Звук». По умолчанию там установлено «TV Speaker» и передача по HDMI.

Затем необходимо настроить эту опцию с помощью ПДУ устройства, с которого поступает сигнал. Для этого требуется идущая к нему инструкция. Спутниковые ресиверы и тюнеры цифрового телевещания настраиваются автоматически.

Если устройство подключено правильно, но звук на нем не появился, то нужно проверить:

  • Активирован ли в настройках «Control for HDMI» — должно стоять «ON»;
  • В параметре «Input Mode» стоит ли значении «AUTO»;
  • Поддерживает ТВ ARC или нет;
  • Устройство точно подсоединено к HDMI ARC гнезду телеприемника;
  • Точно ТВ подсоединен к входу «OUT A»;
  • В OUTPUT точно выбрано А или А+В.

После всего этого на подключенном устройстве должен появится качественный звук.

Настройка Самсунга

Для настройки этой опции на таком ТВ необходимо нажать на его ПДУ клавишу «Source», после чего в появившемся меню выбрать HDMI. Далее на экране отобразится иконка ресивера. Затем необходимо взять ПДУ ресивера и нажать на нем последовательно «Меню» > «Плагины» > «HDMI CEC Setup». В меню также можно изменить расширение — нужно просто выбрать необходимое и нажать «ОК».

После выполнения этих действий можно одним пультом ДУ управлять двумя устройствами

Правда необходимо уделить особое внимание строке «Текущий СЕС адрес». Если там установлено 0.0.0.0, то плагин полноценно не будет функционировать (выполнять все функции)

Например, владелец ТВ сможет включать и выключать ресивер, а каналы переключаться не будут.

Для исправления этой проблемы необходимо c компьютера зайти по FTP в интерфейс тюнера, после чего выбрать там такую директорию — usr/lib/enigma2/python/Plugins/SystemPlugins/HdmiCEC. Затем пользователю будут доступно несколько папок и файлов, из которых требуется выбрать файл plugin.py. Его требуется открыть с помощью стандартного блокнота. Далее в этом текстовом файле нужно вместо первого ноля поставить единицу, в результате должно получиться так — 1.0.0.0. Затем нужно сохранить внесенные изменения в процессе закрытия текстового файла.

Далее требуется перезагрузить устройство, после чего снова зайти в настройки HDMI CEC и проверить сохранились ли внесенные ранее изменения в «Текущем СЕС адресе». Чтобы они заработали, требуется нажать последовательно «Очищать» > «ОК».

Настройка на LG

Эта процедура предусматривает использование ПДУ. Нужно отметить, что в этих телеприемниках реализована технология CEC — Simplink.

Для изменения параметров необходимо надавить на пульте кнопку «Главное меню», после чего выбрать иконку «Настроек». Затем в появившемся меню нужно выбрать последовательно пункты «Все настройки» > «Общие» > «SIMPLINK», после чего выбрать «ВКЛ».

Для установки настроек подключения задайте клавишу «ВКЛ/ВЫКЛ». При удачном подключении телеприемник будет откликаться на поступающие сигналы включения и выключения. Если произойдет сбой и подсоединиться к ТВ автоматически не получится, то нужно воспользоваться кнопкой «INPUT».

Если вы будете прослушивать звук на периферийном устройстве, то его нужно подсоединить к соответствующему порту ТВ и включить в SIMPLINK опцию HDMI-CEC – там должно стоять «Вкл». Соединение будет возможным только в том случае, если на подключаемом аппарате имеется лого «SIMPLINK». Поэтому убедитесь, что он есть на аппаратуре.

Поддерживает ли eARC обратную совместимость с ARC?

Если ваш телевизор поддерживает HDMI eARC, а AV-ресивер или саундбар совместимы только с HDMI ARC, то вы, скорее всего, получите звук – однако ограниченная пропускная способность ARC не позволит передавать тот аудиопоток с высоким битрейтом, на который способен eARC. Таким образом, надеяться на обратную совместимость не стоит.

Некоторые AV-ресиверы и саундбары (в том числе и упомянутые выше), не оснащенные чипсетами HDMI 2.1, могут получить апгрейд для поддержки eARC, но эта возможность зависит от производителя и модели – точнее, от того, имеются ли в них совместимые компоненты, способные принять соответствующее обновление прошивки.

Время покажет, насколько эффективно будет выполнена адаптация eARC. Мы надеемся, что он будет таким же вездесущим, каким сегодня стал HDMI ARC.

Вся техника была протестирована в специальных комнатах «What Hi-Fi?»https://www.whathifi.com/news/about-us

Подготовлено по материалам портала «What Hi-Fi?», июль 2020 г.

Эту статью прочитали 22 982 разаПочитать еще:

  • 14 сентября 2017Обзор: Denon D-M41DAB

  • 16 мартаИдеальный саундбар

  • 21 июня 2020FiiO выпустила Bluetooth ЦАП-усилитель для наушников BTRЗK

Такая техника, как телевизоры, стремительно развивается, становится более функциональной и «умной». Даже бюджетные модели обзаводятся новыми возможностями, которые не для каждого пользователя являются понятными. Примерно таким образом обстоят дела с разъемом HDMI ARC. Для чего он присутствует в телевизорах, что через него подключается, и как им правильно пользоваться – будем разбираться в статье.

Что такое eARC?

В чем разница между ARC и eARC? Протокол eARC — это расширенная версия стандартного реверсивного звукового канала. Суть eARC в большой пропускной способности и, соответственно, поддержке продвинутых звуковых форматов высокого качества. Короче говоря, eARC идеально подойдет для объемного звука.

Классическая система 5.1-канальной конфигурации, саундбар, наушники — улучшения будут заметны в любом случае. Протокол eARC появится в HDMI 2.1. Представители организации HDMI Forum утверждают, что eARC упростит процесс подключения компонентов и управления системой. Также они обещают «высочайшее качество звука» и совместимость со всеми новыми форматами.

Что нужно для использования HDMI ARC?

Чтобы воспользоваться преимуществами HDMI ARC, вам понадобится телевизионный и аудиопроцессор (AV-ресивер или звуковая панель) с соответствующими разъемами HDMI с поддержкой ARC.

Взгляните на заднюю часть телевизора – если он упаковывает три или четыре разъема HDMI, вам нужно найти тот, который помечен как «(ARC)». Маркировка не является обязательной, но если ваш телевизор модели конца 2009 года или новее, он должен быть в вашем распоряжении. Обратитесь к руководству пользователя телевизора, если вы не уверены.

На некоторых телевизорах HDMI ARC может работать автоматически. Если этого не произойдет, вам нужно будет взять пульт дистанционного управления и настроить некоторые параметры телевизора, в том числе отключить встроенные динамики телевизора и дать возможность телевизору отправлять звук на внешний динамик или усилитель.

Для использования HDMI ARC не требуется новый кабель HDMI. Любой кабель HDMI должен соответствовать требованиям – только когда мы перейдем к eARC, это может (потенциально) стать проблемой. Но об этом чуть позже.

В рамках этого процесса вы должны рассмотреть возможность включения HDMI CEC (Consumer Electronics Control), чтобы вы могли включать телевизор и регулировать громкость без необходимости использования нескольких пультов. Однако, предупреждающее слово: включение HDMI CEC может привести к нежелательным побочным эффектам AV – так что вы можете сначала поэкспериментировать.

Еще: Как улучшить звук вашего телевизора

Преимущества HDMI cec

Эта функция очень удобная, поэтому стоит перечислить ее основные плюсы и минусы.

Плюсы и минусы

Предусмотрено удобное экранное меню. Широкий дисплей современных ТВ, четко отображающий пункты меню, позволяет быстро выполнять необходимые пользователю действия на другом устройстве (регулировать уровень звука, включать воспроизведение, ставить плеер на паузу, перематывать видео вперед или назад и т.д.).
После запуска периферийного мультимедийного устройства происходит мгновенное подключение ТВ без каких-либо команд.
Позволяет настраивать таймер на каждом аппарате с помощью телевизионного ПДУ.
Предусмотрена функция «Включения» и «Выключения» всей аппаратуры, подключенной к системе SIMPLINK.
Позволяет управлять определенным прибором через меню другого устройства. Эта опция незаменима в том случае, если пользователь находится далеко от своего ТВ и у него есть под рукой подключенный к нему аппарат.

На устройствах разных марок с HDMI-CEC, не всегда доступны для управления многие функции.
Не такой широкий контроль, как при использовании родного ПДУ внешнего устройства.
HDMI-CEC иногда запускает и отключает устройства, когда это не нужно пользователю.
В некоторых случаях HDMI-CEC должен быть активным, чтобы функционировал HDMI-ARC.

Возможны ли проблемы при использовании HDMI ARC?

Беспокоитесь по поводу рассинхронизации звука и изображения? Выпущенная в 2006 году версия HDMI v1.3 включала функцию автоматической синхронизации аудиосигнала, однако она не была обязательной. Поэтому некоторые ARC-совместимые устройства могли отлично работать вместе, а другие сочетались не идеально.

Самая большая проблема протокола ARC в его нынешнем виде заключается в том, что производителям было разрешено выбирать, какие компоненты протокола они хотят использовать.

Поскольку поддержка всех соответствующих аудиокодеков не является обязательной, нельзя быть заранее уверенным в том, что телевизор сможет отправить саундтрек в 5.1-канальном Dolby Digital или DTS через ARC. ТВ некоторых производителей поддерживают только Dolby Digital, а другие и вовсе предлагают один двухканальный стереозвук, что лишает затею всякого смысла.

Стоит отметить, что ARC не позволяет передавать в потоковом режиме такие полноразмерные кодеки с повышенным качеством, как Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio или саундтреки в DTS:X, которые можно найти на Blu-ray-дисках – стандартных и 4K; он просто оставляет в потоке данные базового 5.1-канального формата. Если этого вам недостаточно, то потребуется HDMI eARC.

Впрочем, ARC позволяет получать аудиосигнал в Dolby Atmos от поддерживающих этот формат потоковых сервисов, включая Netflix и Amazon Prime Video. Они встраивают саундтреки формата Dolby Atmos в поток Dolby Digital Plus, с которым ARC способен справиться.

Процесс подключения HDMI

Можно сколько угодно пытаться вникнуть во все особенности HDMI ARC, но все что про него стоит знать – это простота использования разъема. Берете два устройства с аналогичными портами и объединяете их между собой одни кабелем. Остальное будет зависеть от гаджетов: некоторые сами настраиваются без участия пользователя. Другие потребуют выбора в телевизоре варианта подключения для создания канала.

Важные моменты коннекта:

  • Опция «Контроль HDMI» в телевизоре всегда переводится в состояние On.
  • Для «Input Mode» устанавливаем значение «Авто» либо HDMI (опция может называться source или “источник” в зависимости от модели телевизора).

Если возникли трудности, но меню настроили правильно, тогда убедитесь, что напротив вашего используемого порта в телевизоре есть слово ARC. Иногда разъемов несколько, что позволяет ошибиться с его правильным выбором. В остальном процесс подключения кабелей ко входам стандартные. А настройки динамиков примерно следующие.

Подключение hdmi ARC

Насколько улучшится передача аудио по eARC?

Если смотреть на вопрос с точки зрения скорости передачи, то здесь все очень здорово: нынешние HDMI-кабели отправляют и получают аудиосигнал на скорости 1 Мбит/с, а eARC увеличит эту цифру до 38 Мбит/с.

Для конечного пользователя важно, что eARC обеспечит поддержку DTS Master, DTS:X, Dolby TrueHD и Dolby Atmos. Владельцы домашних кинотеатров должны оценить новые возможности по достоинству. Если говорить о качестве, то eARC позволит транслировать данные одновременно для восьми каналов при 192 кГц/ 24 бит (Hi-Res)

Если говорить о качестве, то eARC позволит транслировать данные одновременно для восьми каналов при 192 кГц/ 24 бит (Hi-Res).

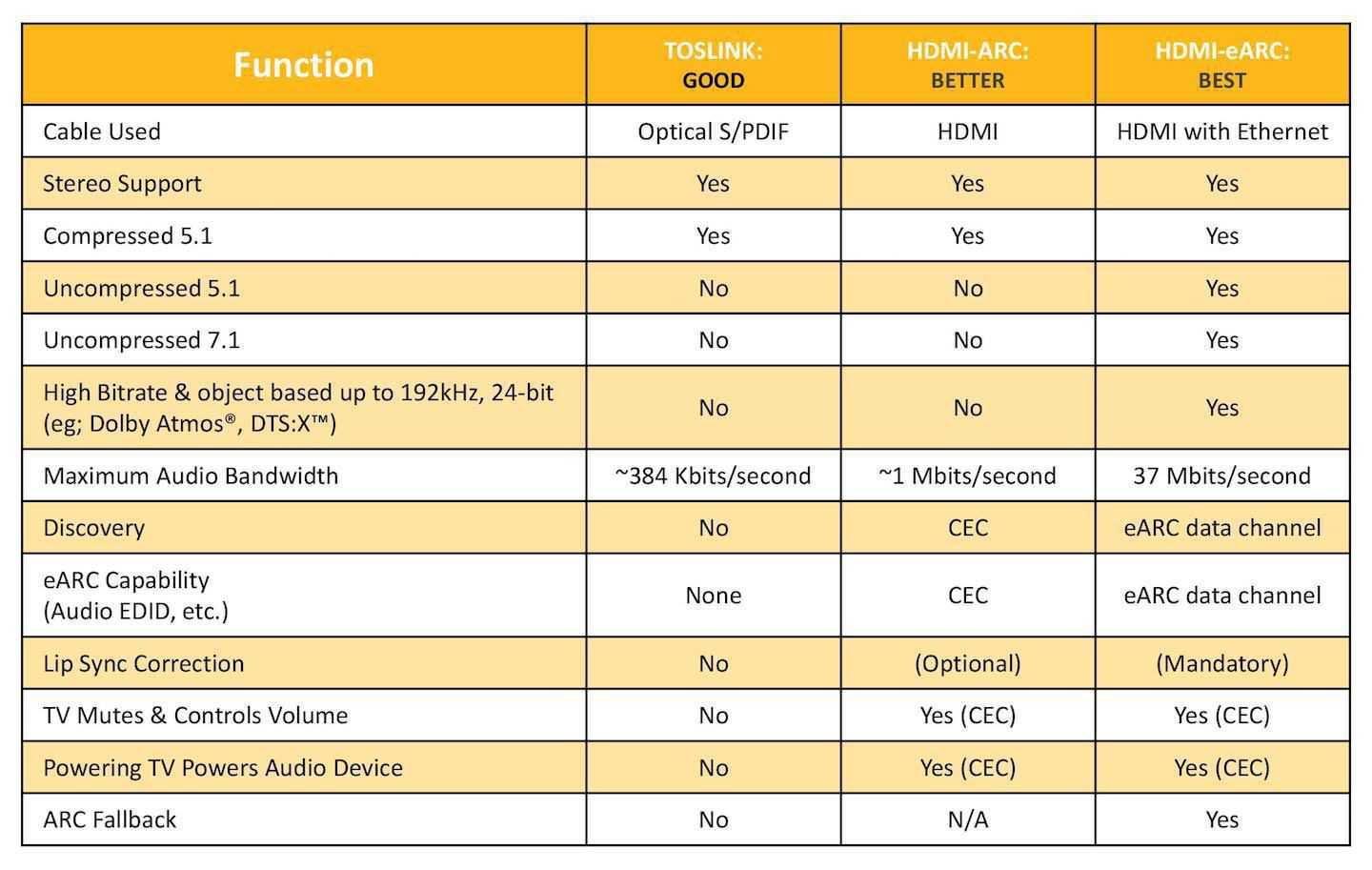

Таблица сравнения интерфейсов Toslink, HDMI ARC и HDMI eARC показывает преимущества технологии eARC: звуковая полоса до 37 Мбит/с, канал передачи EDID-информации для корректного взаимодействия устройств, обязательная синхронизация изображения и звука

Помимо вышесказанного, протокол eARC заменит управляющий протокол CEC. Поддержка CEC была в HDMI всегда, но пользовались этой функцией редко. Теперь за управление и обнаружение устройств отвечает специальный канал eARC.

Строение разъема HDMI и технология ARC

Без сокращений ARC переводится как Audio Return Channel. Реверсивная система передачи данных в оба конца считается оптимальным решением на сегодняшний день. Отвечает всем требованиям развлекательного контента, которым делится большинство людей в обычной жизни. Всего один кабель позволяет цифровому звуку транслироваться на колонки и экран телевизора – раньше на все требовалось несколько контактных шнуров.

Оптический кабель или HDMI ARC? Выбирать приходится из расчета ваших потребностей. Так ресивер с проигрывателем подключается через «Optical», ведь потребуется отправка только звука. Потери минимальные, что соответствует требованиям меломанов.

Строение разъема HDMI ARC

Изображение же профессиональными людьми транслируется только по «ашдиэмай» (HDMI). Особенности каждого из способов большую роль играют при необходимости достигнуть лучших показателей, что не всегда нужно для домашнего использования.

Пультом управления становится канал HDMI ARC. Видео и звук контролируются с гаджета без необходимости прибегать к меню встроенного в телевизоре.

Что такое HDMI интерфейс?

HDMI выход можно встретить в современных моделях телевизоров, мониторов, игровых приставках, компьютерах, ноутбуках и других мультимедийных устройствах. HDMI интерфейс поддерживает разрешения HDTV 1080p, 1440p, Full HD 3D, 4К. Его появление значительно расширило возможности современных пользователей. Благодаря ему можно наслаждаться хорошим и четким качеством изображения и звука одновременно.

Известное слово HDMI (High Definition Multimedia Interface) расшифровывается как мультимедийный интерфейс высокой четкости. С его помощью происходит передача цифровых данных в видео формате с высоким разрешением. Также интерфейс передает и аудиосигналы, которые надежно защищены от копирования. Владельцы мультимедийной информации хотели быть уверены, что их данные будут защищены от неразрешенного копирования. В связи с этим, HDMI интерфейс получил необходимую защиту цифрового контента. HDMI имеет множество спецификаций. Каждая из них имела новые возможности и улучшения, поэтому с каждой новой версией пользователи получали более совершенный продукт. Практически вся современная техника работает с разъемами HDMI. Не всегда кабель может идти вместе с устройством. Тогда пользователю необходимо отдельно купить это полезное устройство.

Обычно стандартной длиной кабеля считаются 3-5 метров. Но можно приобрести и более длинные варианты, а также удлинить готовое изделие. Различные производители предлагают покупателям множество вариантов изделия. Так, в некоторых моделях установлены ферритовые кольца, которые помогают избежать помех.

История HDMI выхода

2002 год принято считать годом появления HDMI выхода. Благодаря многим известным компаниям, среди которых Филипс, Сони, Хитачи, Тошиба, начал существовать новый интерфейс HDMI. Он отличался от других тем, что был полностью цифровым, а также имел возможность передавать несжатые потоки видео и аудио. В HDMI интерфейсе стала происходить передача звука вместе с видеосигналом DVI-соединения. А также стало возможно использовать только один кабель, который еще и отправляет цифровые видеосигналы с большим разрешением. Простым пользователям это в разы облегчило жизнь, ведь теперь звук и изображение в хорошем качестве смогли передаваться с одного прибора на другой с помощью всего одного провода.

Отличие HDMI от других выходов

Данный интерфейс отличается большей пропускной способностью, чем его предшественники. Кабель может передавать видео в высоком разрешении (1080р). Это один из довольно популярных форматов, который часто бывает задействован.

Интерфейс HDMI также позволит насладиться и хорошим звуком, который передается до восьми каналов 24-битного звука с частотой 192 кГц. Изделие может одновременно пересылать аудио и видео. А DVI не имел подобных возможностей. Кроме этого, современный интерфейс имеет намного меньшие размеры. Его предшественники могли передавать только аналоговые данные, а HDMI легко справляется и с цифровыми.

Как устроен HDMI кабель?

HDMI кабель состоит из нескольких частей. У него есть внешняя оболочка, экранирующая оплетка, экран из фольги (алюминиевая), оболочка из полипропилена, экранированная витая пара, неэкранированная витая пара, проводники, необходимые для питания, а также управляющих сигналов.

Особенности HDMI кабелей

Мультимедийный интерфейс подключения ПК, приставки, кинотеатра к TV – HDMI. Он транслирует сразу чистый звук и высококачественное изображение. Дополнительно разновидности провода могут передавать интернет-сигнал, при наличии Ethernet.

Благодаря использованию шнуров HDMI можно просматривать фильмы с полномасштабным разрешением Full HD, 3D, 4K и даже 8К. Последнее качество доступно в последнем обновлении провода с индексом 2.1

HDMI кабели различаются по версии (индексу). В продаже представлены варианты от 1.4 до 2.1. Оптимальная длина – до 10 м. Для трансляции информации на большее расстояние потребуется усилитель сигнала. Для подключения домашних приборов рекомендуют выбирать кабели с длиной до 3 или 5 м.

А также провода различаются по типу разъемов:

  • Full Size или полноразмерный разъем для телевизоров и крупной бытовой техники;
  • Mini – подключает смартфоны и ряд моделей планшетных компьютеров;
  • Micro – для ноутбуков или планшетов.

Отдельно выделяют автомобильные кабеля с маркировкой Е. Они оснащены специальными коннекторами для надежной фиксации подключения.

Поддержка форматов звука ARC и EARC

Function HDMI HDMI with Ethernet
StereoSupport Yes Yes
Uncompressed 5.1 No Yes
High Bitrate & object based up to 192 kHz, 24 bit (Dolby Atmos, DTS) 1 Mbit/s 37Mbit/s
Discovery CEC eARC data channel
Lip Sync Correction Yes Yes
Powering TV Powers Adio Device No Yes

В новом стандарте HDMI 2.1 появилось новое обозначение обратного звукового канала eARC. В чём отличие eARC, увеличена пропускная возможность порта HDMI и обратно стало возможным передавать не только звук 7.1 но и звук формата Dolby и DTS.

Примечание для поддержки всех функций стандарта HDMI 2.1 необходимо новый кабель стандарта 2.1

Возможные проблемы

При длительном использовании у HDMI-кабеля под его собственной тяжестью может прийти в негодность его разъем. Неисправность может проявлять себя тем, что при подсоединении кабеля на экран телевизора не выводится изображение, но при этом звук есть. Иногда ситуация складывается иначе – при подключении кабеля не работает звук, а изображение на экран телевизора передается с помехами. Такой недостаток нередко сопровождает многие модели HDMI, и для их восстановления требуется ремонт.

Если разъем кабеля HDMI не подключается, исправить ситуацию можно, разрезав его внешнюю оболочку ровно по шву с помощью ножа или острого лезвия. После того как удастся снять внешнюю оболочку, вы увидите провод, который подсоединен к металлической части разъема – это защитный экран. Его тоже нужно аккуратно расшить и снять. После этого вы увидите множество контактов, которые разделены между собой пластиковыми вставками. В дешевых китайских моделях со временем пластик крошится и осыпается. По этой причине разъем деформируется, и кабель не определяет цифровой сигнал. В такой ситуации восстановить разъем уже невозможно и потребуется купить новый кабель.

В случае, когда пластинка контактов сохранилась не разрушенной, нужно проверить пайку контактов разъема – их несколько. Со временем некоторые контакты разъема отходят, и пайка разрушается, поэтому через такой кабель сигнал не проходит и телевизор не показывает изображение.

Про кабели HDMI смотрите далее.

Активация

Чтобы активировать функцию ARC, нужно убедиться в том, что все подключаемые устройства ее поддерживают и законектить их HDMI-кабелем (2009+ года выпуска). На устройствах, например, Sony (исключая ТВ-приставки) нужно включить функцию BRAVIA Sync. В большинстве девайсов опция Control for HDMI, позволяющая использовать ARC, включена по умолчанию.

Если функция ARC не работает, то убедитесь, что:

  • параметр Control for HDMI включен (значение «On»);
  • параметр Input Mode имеет значение «Auto»;
  • ТВ поддерживает Auto Return Channel;
  • ресивер подключен к порту HDMI на ТВ, поддерживающего ARC;
  • ТВ подключен к выходу HDMI OUT A ресивера (для STR-DN1050);
  • параметр HDMI OUTPUT имеет значение A или A + B (для STR-DN1050).

Основные характеристики

  • Цена обзора: £ 799
  • Dolby Atmos
  • Приложение управления S2
  • Amazon и Google голосовое управление
  • Apple AIrPlay 2
  • Trueplay room EQ

Sonos Arc видит, как громкоговоритель вступает в ряды звуковых панелей Dolby Atmos, которые находятся под вашим телевизором

Модельный ряд Sonos выглядит все более грозным. Благодаря обновлению и расширению своего ассортимента продуктов – в последнее время Beam, Move и One SL все в большей или меньшей степени достигли своего места – Sonos укрепил свои позиции в качестве основного поставщика основных беспроводных мультирум-динамиков.

Вся эта деятельность покинула Playbar, который продавался с 2013 года, и выглядит немного устаревшей. Но теперь Playbar избавлен от страданий. Это было заменено этим, совершенно новой Аркой. Встречайте новый бар, это довольно большое обновление старого бара.

Связанный: Лучший Dolby Atmos Soundbar

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
PR-HOST
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
