Mikrotik настройка для новичков

Введение

Роутеры Mikrotik routerboard достаточно давно появились на рынке, но так до сих пор и не завоевали большую популярность. Хотя свою нишу заняли. Лично я считаю, что это отличный роутер для дома, по надежности у него нет конкурентов. Это действительно маршрутизатор, который можно один раз настроить и забыть. Лично мне еще ни разу не попадалось устройство, которое бы приходилось принудительно перезагружать, чтобы вывести его из комы, как это часто бывает с другими бюджетными железками.

Распространение среди домашних пользователей сдерживает в первую очередь сложность настройки. И хотя более ли менее продвинутому пользователю может показаться, что ничего тут сложного нет. Но на самом деле есть. И я часто сталкивался с просьбами настроить роутер дома для раздачи интернета по wifi, так как купившие по чьей-нибудь рекомендации пользователи сами не могли полностью настроить нужный функционал, хотя инструкций в интернете хватает.

Этот пробел я хочу восполнить и написать подробную пошаговую инструкцию по настройке микротика с нуля для чайников на примере самой подходящей для дома модели RB951G-2HnD. У меня давно подготовлена личная шпаргалка в виде текстового файла. По ней я буквально за 10 минут настраиваю роутер и отдаю пользователю. То есть реально ничего сложного нет, если знаешь, что делаешь. На основе этой шпаргалки я и напишу материал.

Возможно опытному пользователю нечего будет тут почерпнуть, а может быть я сам что-то делаю не совсем правильно или не оптимально. Прошу сделать подсказку или замечание в комментарии, если это действительно так. Я пишу статьи в том числе и для того, чтобы самому научиться чему-то новому. Как гласит одна восточная мудрость — чтобы получить новые знания, нужно поделиться теми, что есть у тебя с другими. Именно этим я и занимаюсь на страницах данного сайта.

Далее предлагаю краткий список того, что мы будем делать в статье, чтобы вы понимали, о чем пойдет речь.

Краткий список действий

Необходимое время: 2 часа.

Настройка роутера Mikrotik.

  1. Сброс настроек роутера.

    Я предлагаю начать настраивать микротик с нуля, без заводских настроек. Это позволяет лучше понять и разобраться в принципах работы устройства.

  2. Обновление прошивки.

    Рассказываю, как скачать и залить самую свежую прошивку на микротик.

  3. Объединение портов в бридж.

    Так как мы разбираем базовую настройку микротика, все порты вместе с wifi будут объединены в единый сетевой бридж, чтобы подключенные к ним устройства могли взаимодействовать друг с другом.

  4. Настройка ip адреса.

    В качестве примера покажу, как настроить статический ip адрес в роутере. Это не такая тривиальная и очевидная задача, как в некоторых домашних устройствах.

  5. Подключение интернета.

    Показываю, что нужно сделать, чтобы заработал интернет на самом роутере.

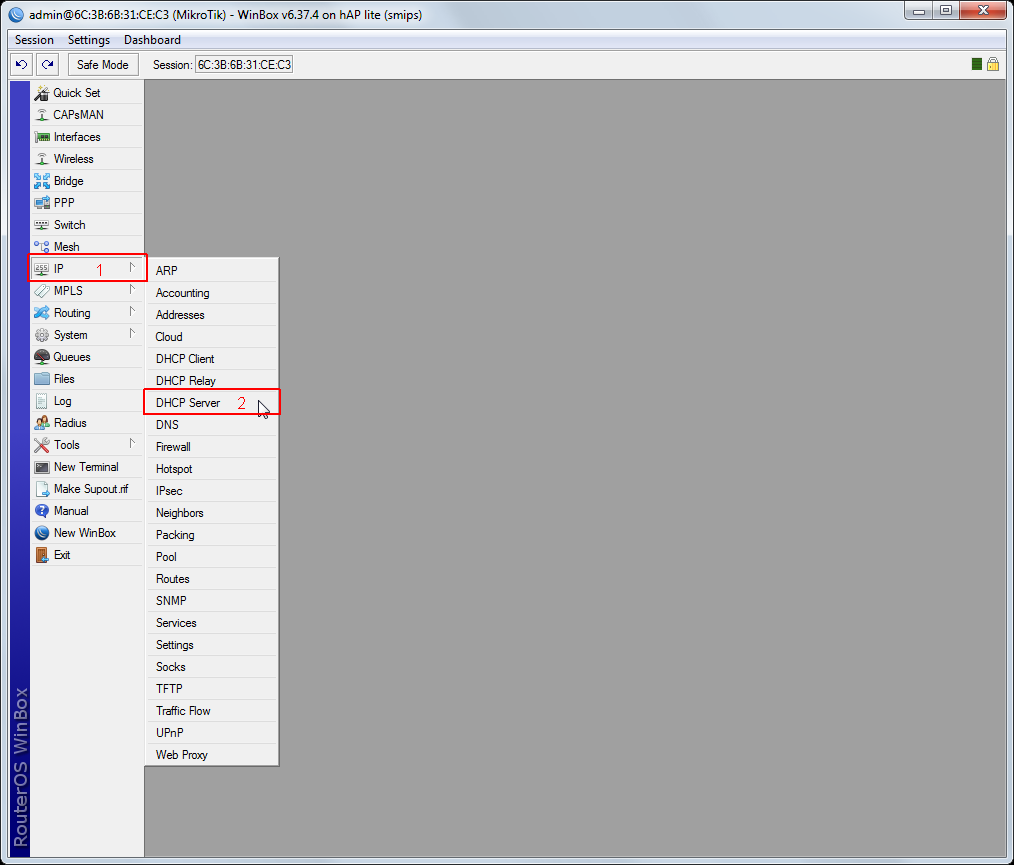

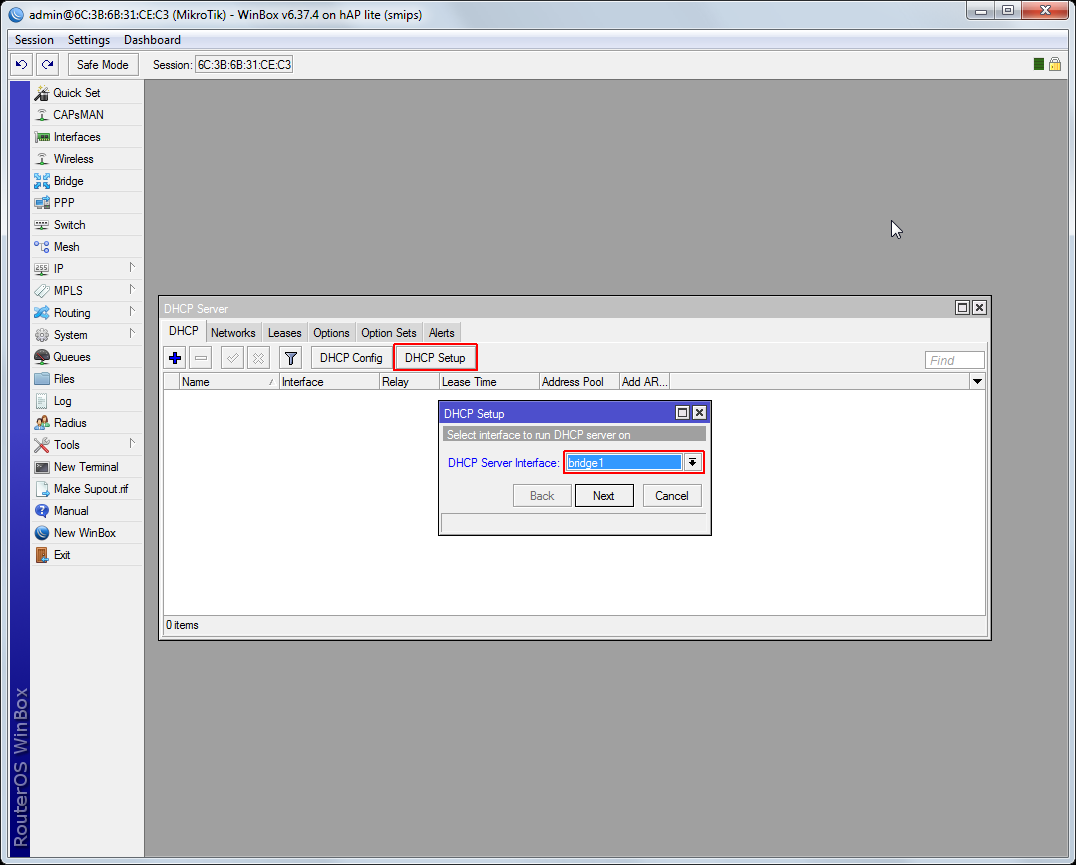

  6. Настройка dhcp сервера.

    Настраиваю dhcp сервер на микротике, чтобы он раздавал сетевые настройки для всех устройств локальной сети.

  7. Настройка NAT.

    Обязательная настройка для того, чтобы интернет заработал у подключенных к mikrotik устройств.

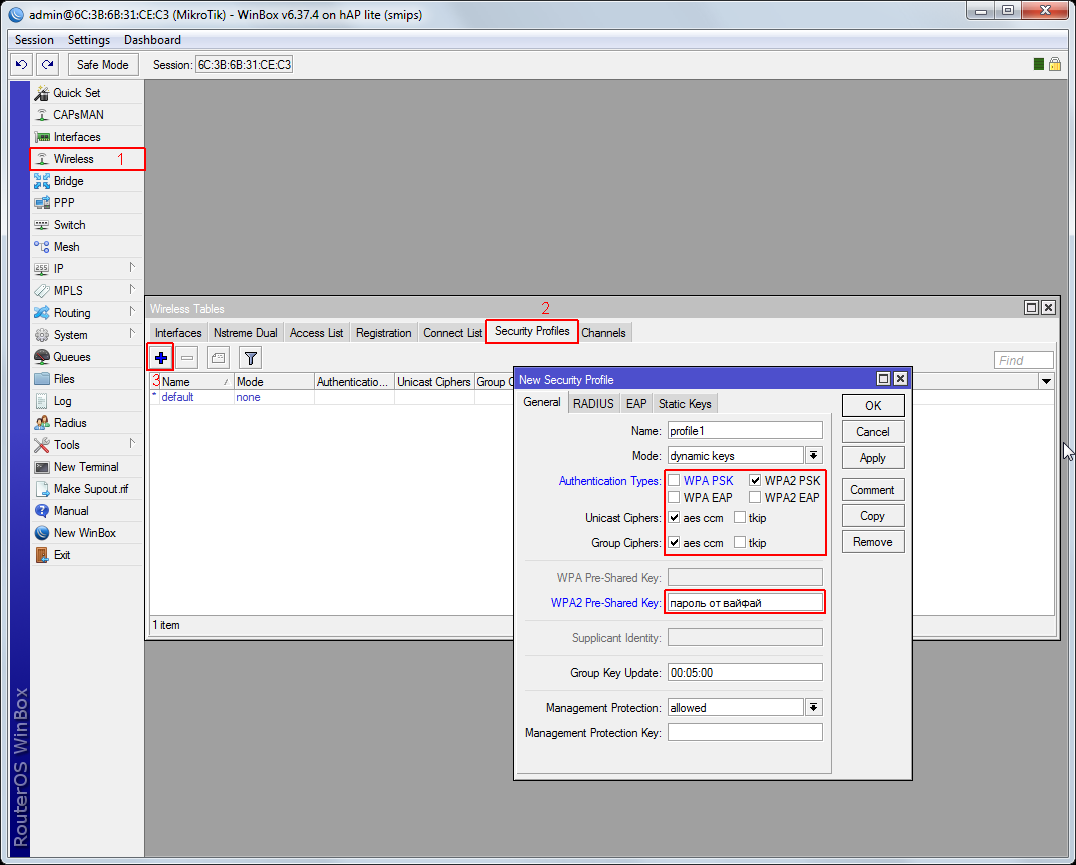

  8. Настройка Wifi.

    Показываю базовую настройку wifi в микротике. Только минимально необходимые настройки, чтобы можно было подключаться и выходить в интернет по wifi.

  9. Смена пароля администратора.

    Показываю, как задать или изменить пароль доступа к роутеру.

  10. Настройка времени.

    Необязательная настройка. С неправильным временем тоже все будет работать, но когда оно установлено правильно и синхронизируется, удобнее и практичнее.

Роутер со скоростным Atheros

RB951Ui-2HnD — это мощный беспроводной роутер нового поколения. Он имеет 5 портов Ethernet, один порт USB 2.0, высокопроизводительную беспроводную точку доступа 802.11b / g / n 2,5 ГГц и 2 антенны. Комплект оборудован 600 МГц процессором, 128 Мбайт ОЗУ и вывод PoE для порта No5 — он может подключать любое оборудование, поддерживающие PoE.

Граничная нагрузка на порт установлена 580 мА. Общая выходная мощность — 32 дБм. Продукт включает: беспроводной RB951Ui-2HnD в корпусе и адаптер питания. Настройка роутера Mikrotik rb951 и конфигурации шлюза начинается сразу после завершения настройки WAN и LAN IP. Для этого нужно выполнить следующие простые шаги, чтобы назначить IP-адрес шлюза:

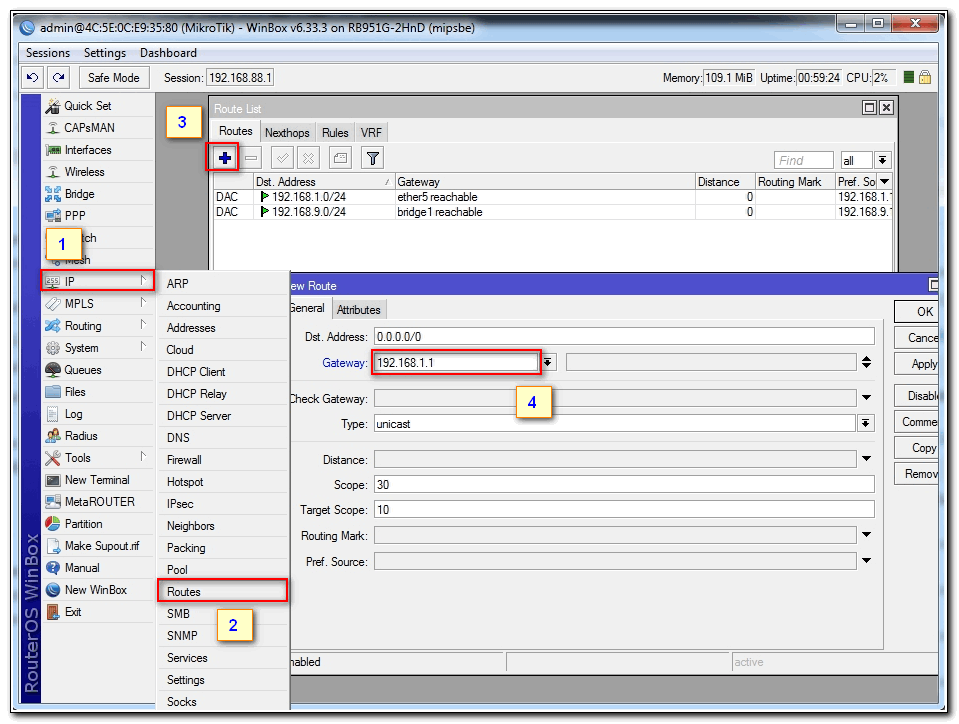

  1. Перейти в меню IP> Маршруты. Появится окно списка маршрутов, в котором можно увидеть, что в этот список уже добавлены два динамических маршрута.
  2. Нажать кнопку «Добавить новую кнопку» (Плюс). Новое окно маршрута появится сразу после нажатия кнопки.
  3. Теперь надо разместить адрес шлюза, предоставленный провайдером, в поле ввода Gateway.
  4. Нажать кнопку «Применить» и «ОК».
  5. Настройка шлюза завершена.

Настройка роутера Mikrotik rb951ui 2hnd и правила NAT, чтобы он мог маскировать наш IP-адрес LAN для доступа к интернету. После завершения настройки шлюза необходимо создать правило брандмауэра NAT для маскировки IP-адреса локальной сети. В противном случае пользователь локальной сети не сможет получить доступ к интернету через устройство.

Для создания правил брандмауэра masquerade необходимо выполнить следующие шаги:

  1. Открыть меню IP> Брандмауэр и перейти на вкладку «NAT», а затем нажать кнопку «Добавить новую кнопку (плюс)».
  2. Появится новое окно правила NAT. Выбрать Chain: srcnat и Src. Адрес на вкладке «Общие» и выбрать «Действие».
  3. Нажать кнопку «Применить» и «ОК».

Теперь пользователь локальной сети может получить доступ к интернету через ваш маршрутизатор, если использует собственный IP-адрес DNS сервера.

Открываем настройки соединения, чтобы попасть в роутер

В зависимости от операционной системы это может делаться по-разному, но в общем и целом похоже. Один из самых, наверное, общих способов, — это открыть проводник (он же «Мой компьютер)», ввести команду:

Или нажать на клавиатуре сочетание клавиш «Win + R» и ввести команду:

Выглядит это примерно так (для обоих описанных случаев):

После чего нажать правой кнопкой мышки на значке подключения и выбрать пункт «Свойства» (или «Состояние»), что в итоге должно дать Вам, условно, следующую картину:

Где снова может потребоваться нажать пункт «Свойства», чтобы увидеть текущие настройки, которые примерно выглядят следующим образом:

Где, далее, кликнув два раза мышкой по строке «IP версии 4» (или по ней и пункту «Свойства»), мы наконец-то доберемся до заветных настроек:

Если обе строки у Вас стоят в автоматическом режиме, то всё, в общем и целом, хорошо и никаких особых препятствий для дальнейшего понимания как зайти в роутер, более, быть почти что не должно.

Если же у Вас там забиты какие-то циферки, то ТЩАТЕЛЬНО перепишите их ВСЕ (для каждой из строк), после чего переключите оба параметра в автоматический режим (как на скриншоте выше) и нажмите ОК). Эти циферки помогут настроить интернет через роутер или вернуть его на компьютере.

Теперь попробуем зайти в интерфейс самого устройства.

Настройка интернета в микротик

Пришло время подключить наш роутер к провайдеру и настроить интернет. Вариантов это сделать масса, я расскажу о двух самых популярных:

  1. Провайдер завел вам кабель, и вы получаете все настройки по DHCP.
  2. Провайдер выдал вам настройки, и вы должны их ввести вручную.

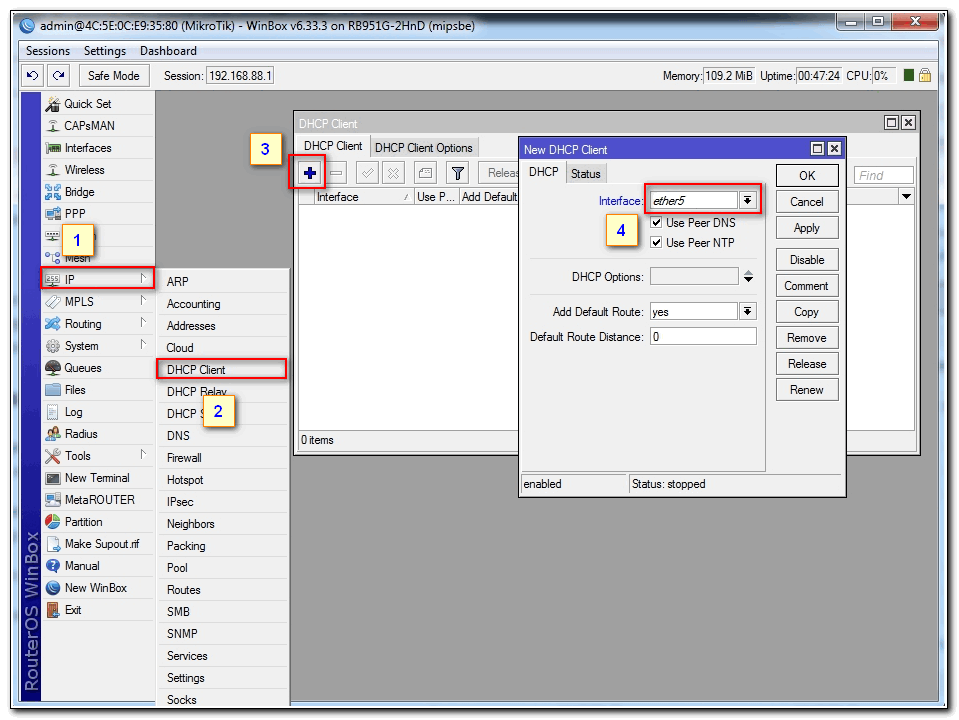

И так, подключаем провод в 5 торт (как писалось выше я буду использовать его), идем в раздел IP -> DHCP Client выбираем в Interface наш порт, проверяем чтобы галочки все стояли как на скриншоте и Add Default Route было выбрано yes.

Проверить правильность настройки можно тут же или в разделе IP-> Addresses, если получил ip то мы молодцы.

Вариант номер 2. Настройки от провайдера нужно ввести вручную, имеют они следующий вид:

  • IP адрес 192.168.1.104
  • Маска 255.255.255.0
  • Шлюз 192.168.1.1
  • DNS 192.168.1.1

Первое, указываем ip в том же разделе, как и при указании статического адреса. Только тут мы выбираем интерфейс ether5 – 192.168.1.104/24.

Второе, нужно указать шлюз по умолчанию (то есть адрес куда mikrotik будет оправлять все запросы если сам ответа не знает, а это все что мы ищем в интернете). Идем в IP -> Routes и через + добавляем новый маршрут как показано на рисунке.

Третье, указываем DNS сервер (это специальный узел, который сопоставляет ip с адресами, например, vk.ru = 89.111.176.202). Идем IP -> DNS и в поле Servers вводим его адрес.

Конфигурирование провайдерского интернета закончено, давайте проверим все ли сделано правильно используя утилиту ping на ya.ru.

На этом настройка mikrotik не закончена, для того чтобы устройства из локальной сети могли выходить в интернет нужно еще сделать одну вещь.

Описание сетевых интерфейсов

Конфигурация сетевых интерфейсов MikroTik будет выглядеть следующим образом: первый порт ether1
будет подключен к провайдеру (WAN порт), остальные порты ether2-5
будут работать в режиме коммутатора для подключения компьютеров локальной сети.

Чтобы не путать сетевые интерфейсы, опишем их с помощью комментариев.

Входим в настройки MikroTik с помощью программы Winbox.

Записываем для первого порта ether1 комментарий «WAN»:

  1. Открываем меню Interfaces
    ;
  2. Выбираем первый интерфейс ether1
    ;
  3. Нажимаем желтую кнопку Comment
    ;
  4. WAN
    «;
  5. Нажимаем кнопку OK
    .

Записываем для второго порта ether2 комментарий «LAN»:

  1. Выбираем интерфейс ether2
    ;
  2. Нажимаем желтую кнопку Comment
    ;
  3. В появившемся окне вводим комментарий «LAN
    «;
  4. Нажимаем кнопку OK
    .

Теперь в списке интерфейсов четко видно их назначение.

Настройка и оптимизация wi-fi 2Ghz диапазона на Mikrotik

На всех утройствах Mikrotik настройки будут одинаковые. Я их испробовал на RB951, RB751 на hap AC и hap AC lite.

Для начала в программе Winbox, через которую мы подключаемся к Mikrotik перейдем в Wireless на вкладку Wireless.

Не забудьте выбрать Advaced Mode при настройке Wi-Fi, как показано на скриншоте выше.

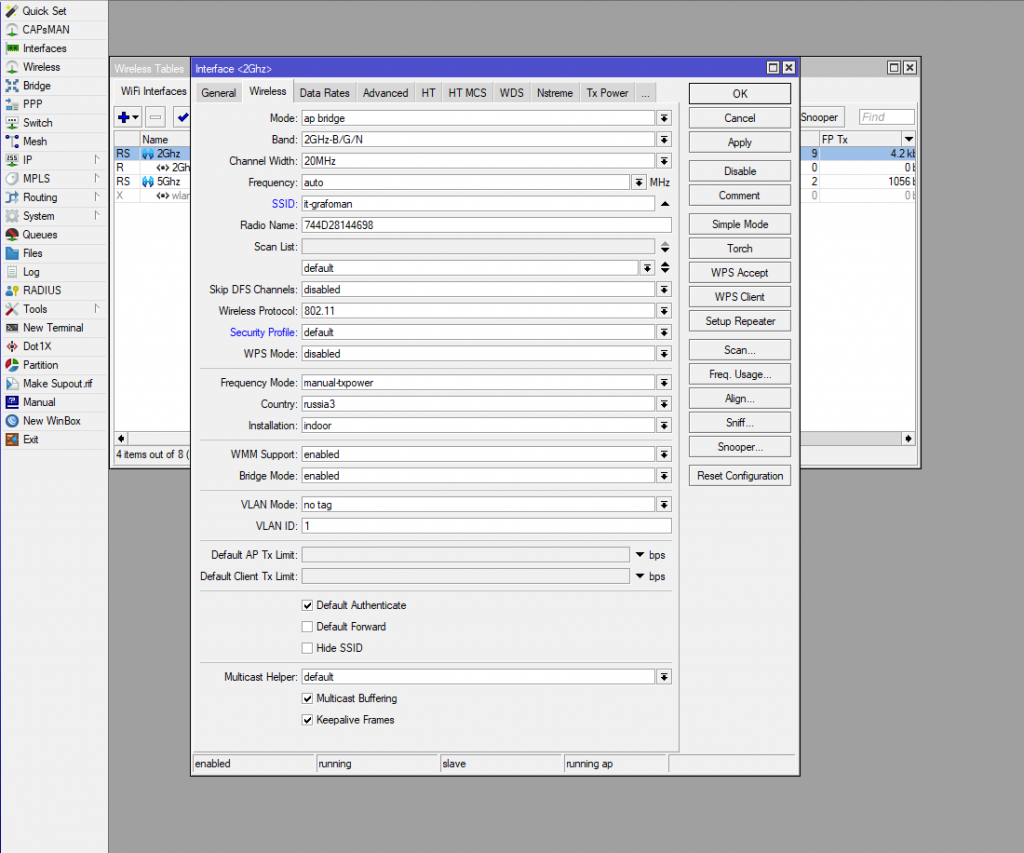

Вкладка Wireless

Настройка wi-fi 2ghz на микротике

Вы можете сразу установить все настройки со скриншота, кроме SSID, Radio Name и Security Profile. Эти настройки индивидуальны и скорее всего у Вас уже настроен Security Profile и SSID, если Вы пытаетесь оптимизировать сигнал вай-фай. Опишу все действия.

Band: 2Ghz-B/G/N выбираем для того, чтобы к Вашему Wi-Fi могли подключиться как старые, так и новые устройства.

Channel Width: 20Mhz для максимального охвата. Данная ширина канала покрывает больше, чем остальные и проблем с тем, что девайс будет видеть микротик, а микротик не будет видеть девайса из-за слабого передатчика в нем не будет.

Frequency: auto Здесь программисты Mikrotik продумали всё за нас. Каждое включение интерфейса роутер или точка доступа будут сканировать каналы и выбирать менее загруженный. Поверьте, если Вы не хотите каждый месяц лазить в настройки — лучше установить auto.

Wireless Protocol: 802.11 для полной совместимости со всеми устройствами. Если выбрать any — в некоторых девайсах могут быть разногласия и точка доступа захочет использовать собственный протокол, из-за чего девайс подключится к сети не сразу.

WPS Mode: Disabled для безопасности. На данный момент многими признано, что использование WPS небезопасно и неудобно.

Frequency Mode: manual-txpower чтобы выбрать одну мощность сигнала для всех рейтов. Так сохранится доступность точки доступа или роутера по всему радиусу действия.

Country: russia3 чтобы не нарушать законы РФ по мощности передатчиков и доступных каналов Wi-Fi. С выбором russia3 будьте уверены, что все устройства будут работать с Вашим вай-фаем.

Installation: indoor даст понять устройству, что возможны помехи из-за стен и других устройств.

WMM Support: enabled для определения трафика и приоретизации. При просмотре видео или звонках через интернет приоритет будет отдаваться именно такому трафику.

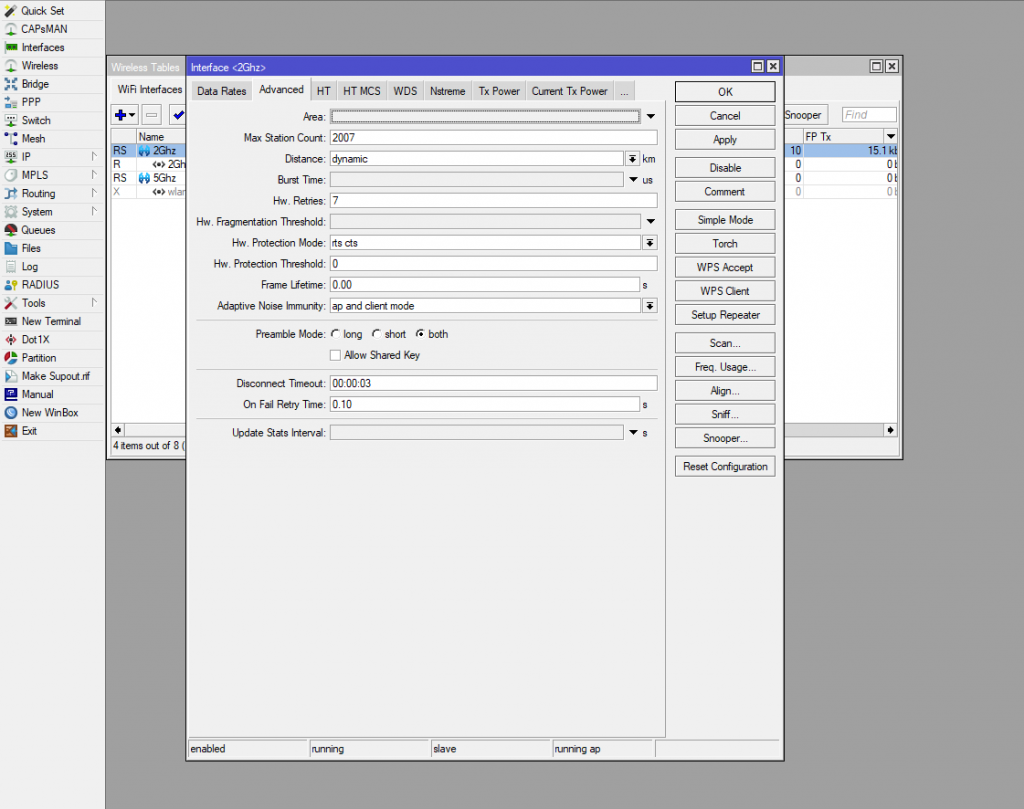

Вкладка Advanced

Настройки Advanced для Wi-Fi Микротик

Можете сразу всё поставить как на скриншоте, а так же прочитать описание ниже, что именно Вы сделали.

Distance: dynamic с этим параметром Mikrotik будет сам определять дистанцию и подстраиваться под неё.

Hw. Protection Mode: rts cts для решения проблемы «скрытого узла». Тока будет сама решать, кого в данную секунду (миллисекунду) обслужить. Если не выбирать данный параметр, то при подключении 3 и более клиентов в локальной сети через Wi-Fi могут возникать проблемы, если один клиент не попадает под радиус действия другого.

Adaptive Noise Immunity: ap and client mode Данный параметр работает только с недавно выпущенными точками доступа и позволяет точке понимать собственный отраженный от различных поверхностей сигнал и игнорировать его. Происходит снижение шума и передача данных становится эффективней.

Preamble Mode: both для возможности подключения любых устройств. Short на данный момент поддерживается не всеми передатчиками, поэтому целесообразней использовать обе преамбулы.

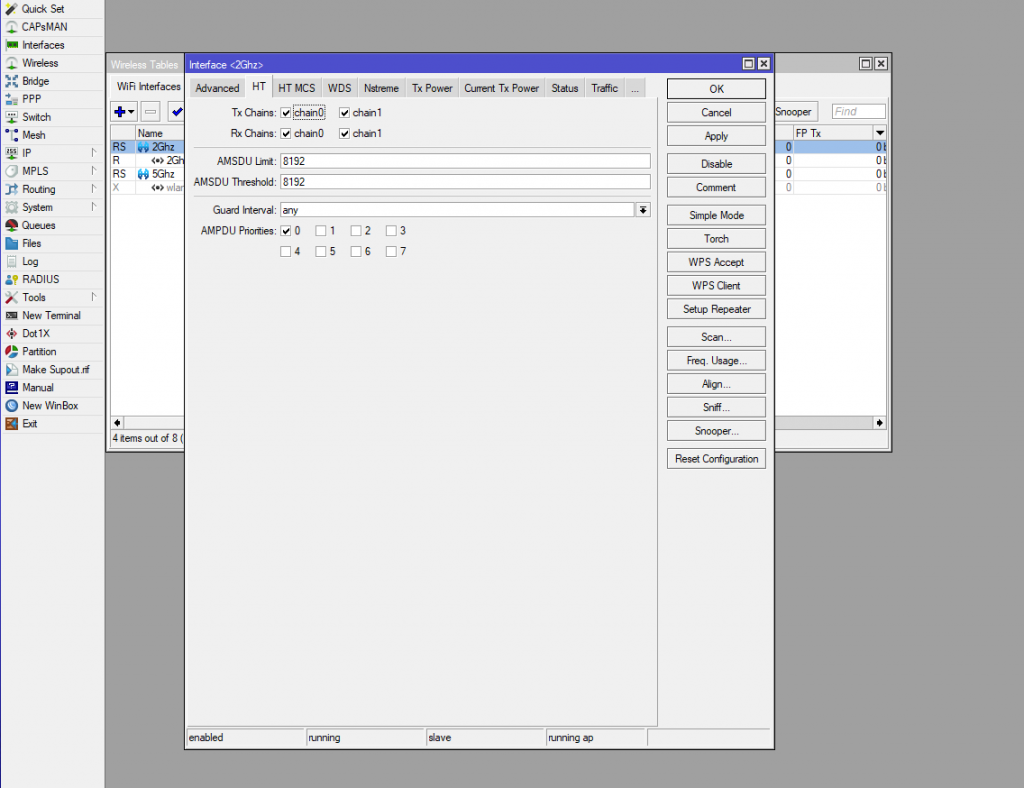

Вкладка HT

Вкладка HT настройки wi-fi на микротик

Всё делаем как на скриншоте. Здесь нет смысла расписывать что-либо. Скорее всего в настройках по умолчанию у Вас уже всё настроено именно так. Просто проверьте, на всякий случай, что на всех «chain» стоят галочки.

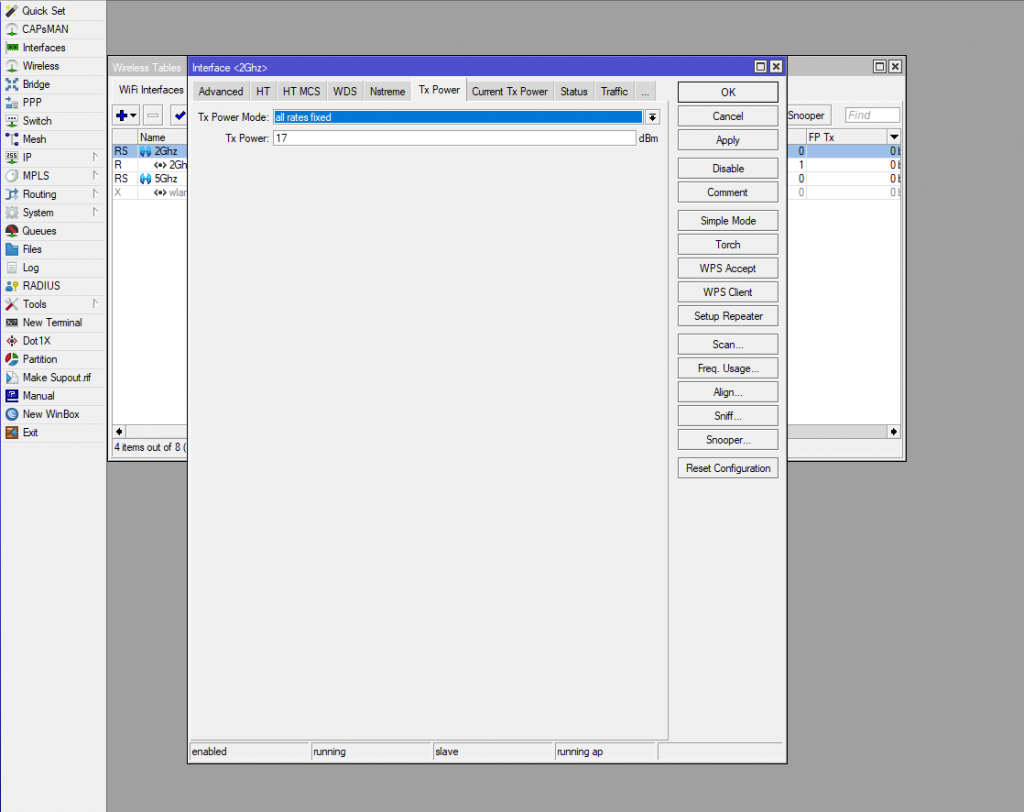

Вкладка Tx Power

Выбор мощности сигнала Tx Power Mikrotik

На складке Tx Power лучшими значениями будет «all rates fixed» и сигнал от 14 до 19dBm в зависимости от Ваших условий, здесь лучше поэкспериментировать. Низкий dBm в нужном Вам радиусе действия будет давать отличное качество передачи данных. Если поставить выше — качество сигнала ухудшится, а если ниже — радиус действия.

Это все настройки, которые необходимо оптимизировать для работы wi-fi 2Ghz на микротиках. Оцените результат, напишите комментарий. И давайте переходить к настройке 5Ghz

Сброс RouterOS установленной на x86

Чтобы сбросить пароли и настройки операционной системы RouterOS, установленной на компьютере x86, необходимо загрузиться с установочного диска с RouterOS. Когда появится окно с выбором пакетов, нажать i
и ответить n
на вопрос Do you want to keep old configuration?
Подтвердите сброс, нажав y
.

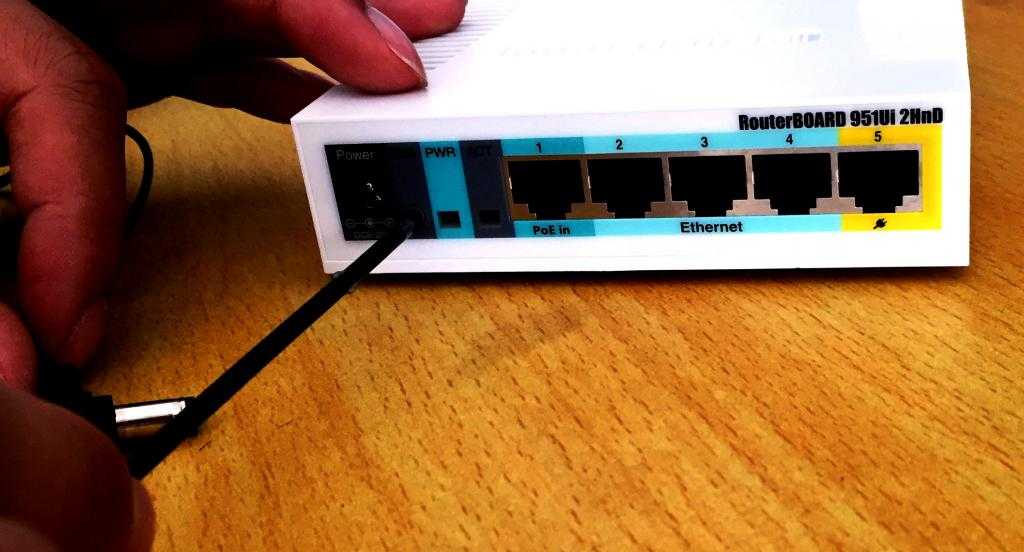

Все современные платы RouterBOARD имеют специальное отверстие для сброса настроек. Например на моделях Mikrotik RB751и Mikrotik RB951 его можно обнаружить на нижней части маршрутизатора.

Чтобы сбросить конфигурацию MikroTik через специальное отверстие на плате выполните следующее:

1 Отключите питание маршрутизатора, 2 Замкните контактную площадку металлической отверткой и удерживайте замкнутой, 3 Включите питание сетевого устройства, 4 Дождитесь пока светодиодный индикатор ACT не начнет мигать (несколько секунд), 5 Разомкните контактную площадку, чтобы очистить конфигурацию.После сброса роутера, вы сможете зайти в его настройки со стандартным именем пользователя- admin без пароля.

На мой взгляд не совсем удобный способ, поскольку довольно трудно попасть отверткой по контактам, у меня получилось не с первого раза.

Сброс Mikrotik до заводских настроек с помощью кнопки Reset.

На многих маршрутизаторах Mikrotik можно обнаружить кнопку Reset. Например на моделях Mikrotik RB751и Mikrotik RB951 ее можно обнаружить на лицевой стороне маршрутизатора (там где расположены сетевые разъемы).

Что бы сбросить настройки, необходимо выполнить ряд простых операций: 1 Отключите питание роутера; 2 Нажмите и держите кнопку Reset; 3 Включите питание роутера; 4 Дождитесь, пока замигает индикатор ACT, и отпустите кнопку Reset.

Теперь вы можете подключиться к маршрутизатору используя стандартные логин и пароль.

Сброс настроек Mikrotik с помощью программных средств маршрутизатора.

Для того что бы сбросить настройки Mikrotik совсем не обязательно нажимать какие либо кнопки, сбросить настройки можно на интерфейсе маршрутизатора, для этого необходимо подключиться к нему либо с помощью веб интерфейса (стандартные настройки: IP 192.168.88.1 логин — admin без пароля) или с помощью утилиты Winbox. Winbox- бесплатная утилита не требующая установки, с помощью которой можно настроить маршрутизатор Mikotik. Вот ссылка для скачивания этой утилиты с официального сайта http://www.mikrotik.com/download

. Запустив утилиту, ведите в поле «Connect To» IP адрес Mikrotik (по умолчанию 192.168.88.1), Login — по умолчанию admin, Password — по умолчанию отсутствует (оставьте это поле пустым). Нажмите кнопку «Connect
«.

Не важно каким способом вы попали на интерфейс Mikrotik, выберите в меню «Quick Set» (это поле открыто по умолчанию). Справа в поле System нажмите кнопку «Reset Configuration
»

На вопрос действительно ли вы хотите сбросить настройки, отвечаем согласием, нажимаем «Yes
«.

После этого маршрутизатор перегрузится и восстановит заводские настройки.

Сброс настроек Mikrotik с помощью терминального подключения.

К маршрутизаторам Mikrotik можно подключаться используя различные службы (ssh, telnet). С их помощью тоже можно без труда сбросить настройки Mikrotik, для этого достаточно ввести команду System reset-configuration
и нажать Enter, на вопрос подтверждения сброса нажмите Y
.

Вот пример как это делается в терминале маршрутизатора.

Необходимо учесть, что сбрасывая настройки вы можете удаленно уже не подключиться к сетевому устройству.

Заключение.

Не зависимо от способа сброса настроек, при подключении к Mikrotik, вы увидите следующее окно.

Нажав кнопку «Remove Configuration» вы удалите все настройки маршрутизатора (включая заводские), я не рекомендую такую тотальную чистку, зачастую достаточно сбросить до заводских настроек, для этого нажмите кнопку «Ок
«.

Маршрутизатор MikroTik hAP aclite

Он в настоящее время применяется в качестве серверов DHCP, эффективно разделяя сеть в двух локальных сетях и также сконфигурирован в качестве моста для 192.168.88.xxxLAN. Чтобы избежать проблем с двойным NAT, можно перенастроить их в качестве переключателя уровня 2. Есть преимущества, связанные с двойным NAT. Все DHCP и NAT должны обрабатываться исключительно Fritz Box. Кроме того, протокол должен иметь статический IP-адрес в одном и том же локальном диапазоне IP, поэтому им можно управлять через веб-интерфейс.

Настройка роутера Mikrotik hap через конфигурацию Fritz Box не является проблемой, так как подробно расписана производителем устройства. Но нужно настроить DNS, чтобы он мог разрешить DNS-запрос и мог работать как DNS-сервер.

Шаги для настройки DNS:

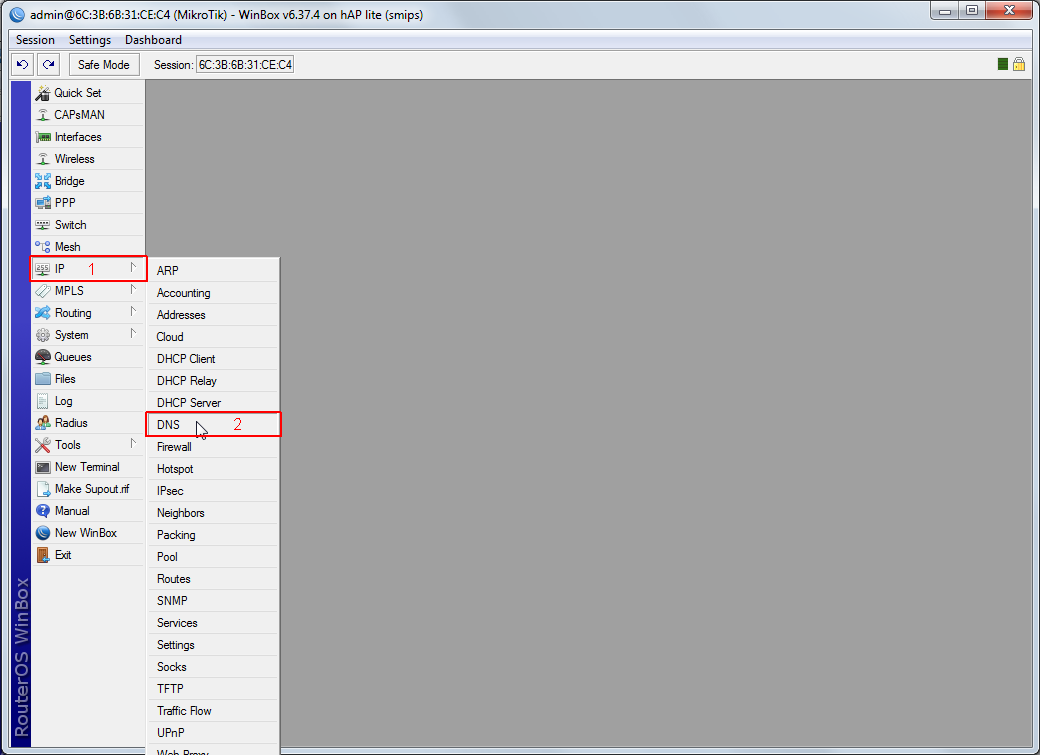

  1. Перейти в меню IP> DNS. Появится окно настроек DNS. В этом окне ввести адрес DNS-сервера, который получен от компании — поставщика услуг интернета, или можно использовать общедоступный IP-адрес DNS (8.8.8.8) в поле ввода сервера.
  2. Можно поместить вторичный IP-адрес DNS-сервера, нажав кнопку добавления нового значения (выпадающая кнопка), расположенную в окне ввода сервера.
  3. При желании настройка роутера Mikrotik hap может дать использовать маршрутизатор в качестве DNS-сервера.
  4. Нажать «Разрешить удаленные запросы», затем кнопку «Применить» и «ОК», после чего все IP-адреса могут использоваться как IP-адрес DNS-сервера, включая IP-адрес WAN, который является публичным.
  5. Однако если кто-либо из локальной сети пользователя будет использовать его IP-адрес WAN в качестве DNS-IP, то он сможет применять это решение DNS, используя платную пропускную способность сети. Таким образом, лучше остановить запрос DNS за пределами локальной сети.
  6. Чтобы остановить запрос DNS за пределами пользовательской локальной сети, нужно применить правила брандмауэра, которые выведут все DNS-запросы, исходящие из пользовательского интерфейса WAN (ether1).
  7. Перейти в меню IP> Брандмауэр и нажать кнопку добавления новой кнопки (PLUS Sign). Появится новое окно «Правила брандмауэра».
  8. На вкладке «Общие» выберите «Цепочка: вход», протокол: udp,Dst. Порт: 53 и дюйм. Интерфейс: ether1.
  9. Настройка роутера Mikrotik rb951g 2hnd позволяет сделать широкий выбор.
  10. Выбрать «Действие»: открыть вкладку «Действие» и нажать «Применить» и «ОК».
  11. Теперь нужно создать другое подобное правило для TCP-соединения.
  12. Нажать «Добавить новую кнопку» (PLUS Sign) еще раз и выбрать «Цепочка: вход», «Протокол»: tcp, Dst.Port: 53 и «In». Интерфейс: ether1, затем выбрать «Действие»: открыть вкладку «Действие» и нажать «Применить» и « ОК».
  13. Теперь ваш DNS-сервер безопасен вне локальной сети.

Настройка роутера Mikrotik rb951ui 2hnd и конфигурация DNS завершена.

Из чего состоит hAP AC

Аппаратную платформу своих устройств MikroTik называет RouterBOARD. Она состоит из системной платы и установленных на ней компонентов, а также управляющей микропрограммы.

Но гораздо важнее другой «бренд» — RouterOS. Это собственная операционная система на базе Linux, под управлением которой работают все устройства MikroTik. Настройка роутера сводится к настройке RouterOS.

Процесс конфигурирования различных устройств будет максимально схожим. Таким образом, нижеприведенная инструкция может быть использована с практически любым роутером MikroTik, а не только hAP AC.

RouterOS доступна отдельно от RouterBOARD. Скачав и установив эту операционную систему, вы сделаете полноценный маршрутизатор из любого персонального компьютера.

Настройка роутера MikroTik hAP lite (RB941-2nD-TC)

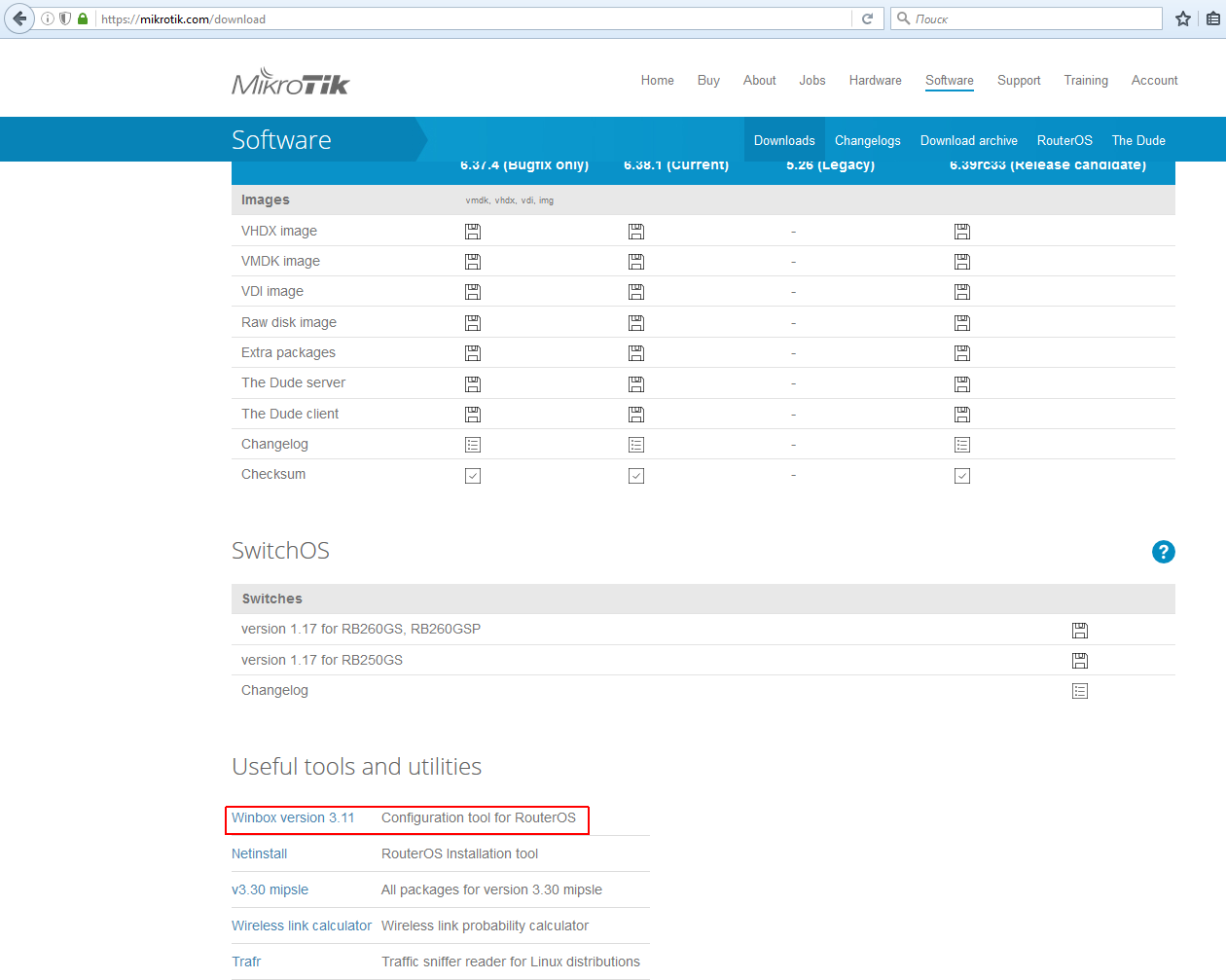

1 .Для настройки вайфай роутера
Mikrotik hAP Lite потребуется программа
winbox, скачать можно по адресу
https://mikrotik.com/download

2. далее в первый порт роутера
вставляем кабель интернет провайдера, в любой другой кабель от
компьютера и запускаем winbox, в списке выбираем
обнаруженный роутер и нажимаем connect

3. после подключения высветится
следующий диалог, нажать remove configuration. Это
окно может не отобразится, если роутер уже был сконфигурирован ранее

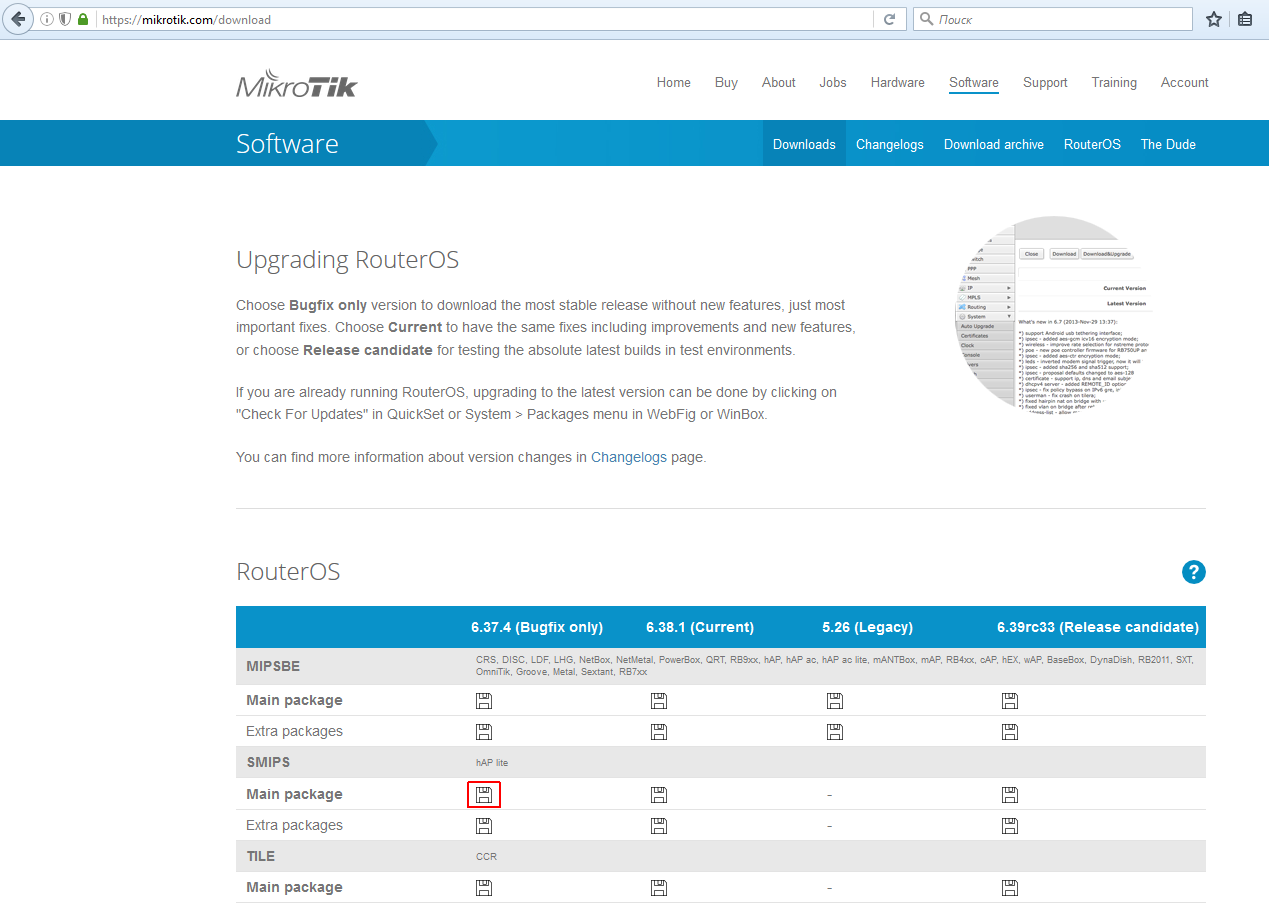

4. далее необходимо обновить прошивку,
скачать можно по адресу https://mikrotik.com/download,
для hAp Lite прошивка будет в разделе SMIPS

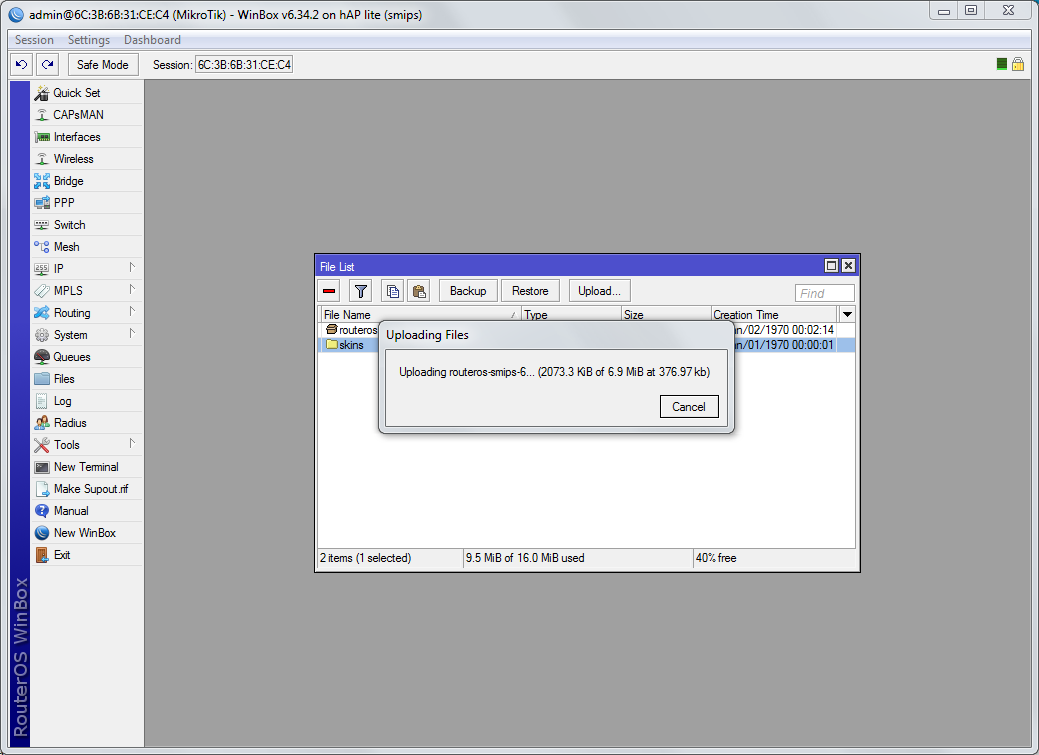

5. перетаскиваем скачанный файл на окно
winbox, ждем окончания передачи, и
перезагружаем роутер. Для перезагрузки в меню System
выбрать Reboot. После повторить
подключение (шаг 2)

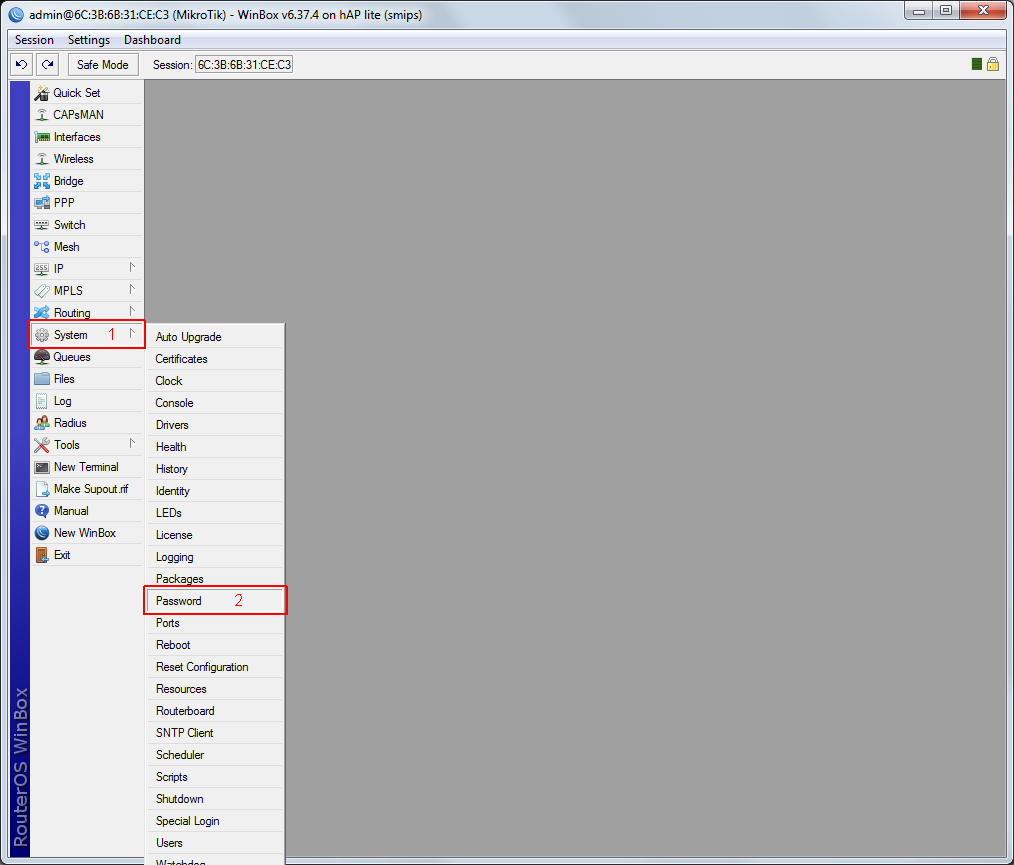

6. далее крайне необходимо задать
пароль на подключение к роутеру, в меню System
нажать Password

7. Ввести
пароль дважды, и нажать Change

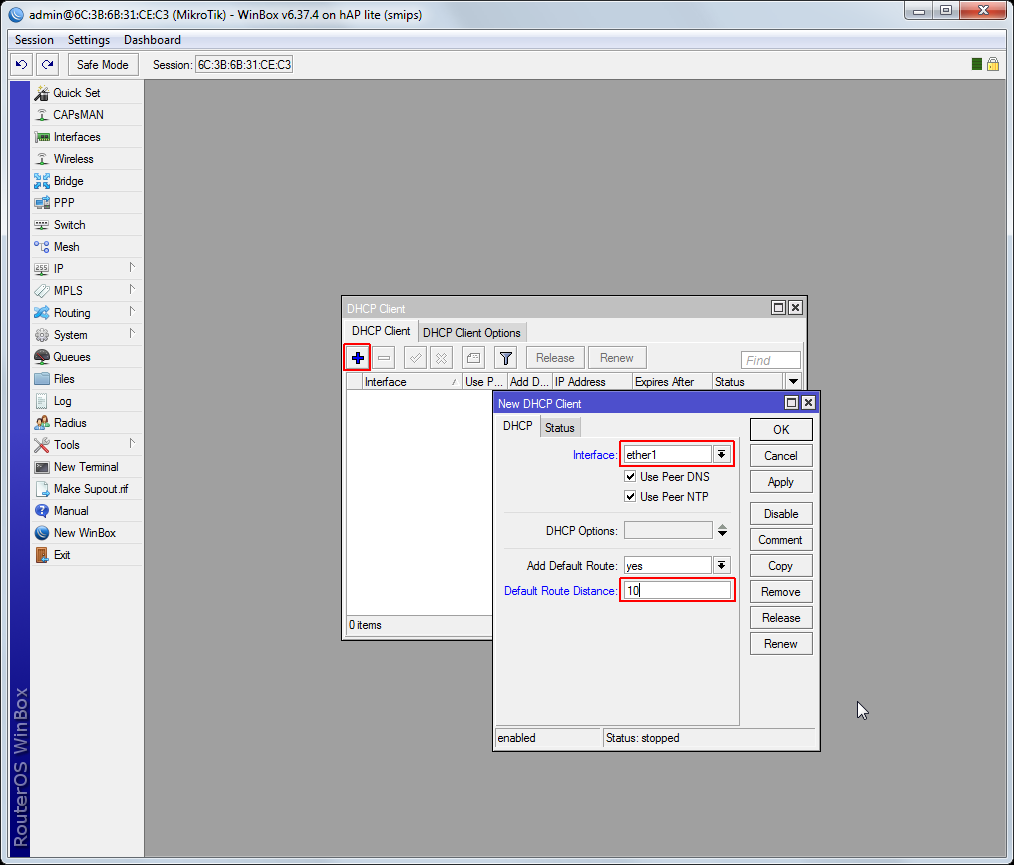

8. Далее
сконфигурируем DHCP client, в меню IP
выбрать DHCP client

9. в
открывшемся окне нажать на синий плюс, выставить опции как на
картинке
и нажать OK

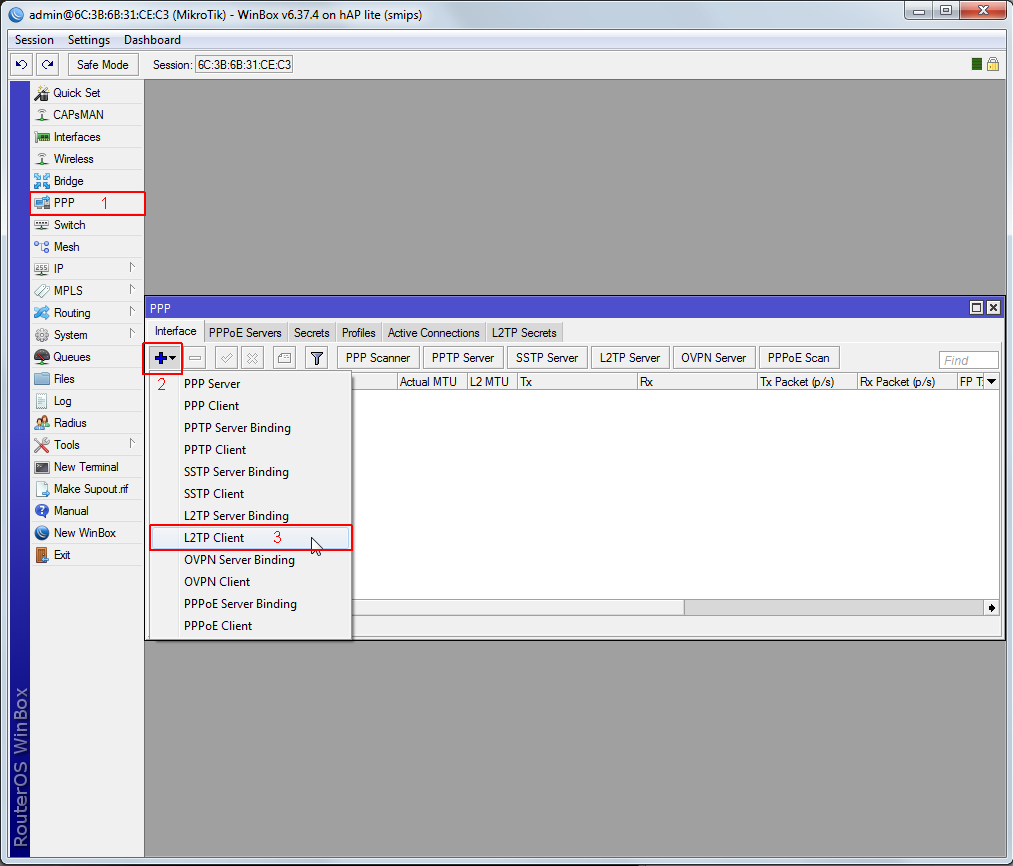

10. Далее
потребуется настроить L2TP client, для
этого нажать на меню PPP, на закладке
Interface нажать на синий плюс и в списке
выбрать L2TP client

11. Потребуется
вбить ваш логин и пароль с карточки абонента в соответствующие поля и
выставить опции как на картинке

12.
Далее необходимо включить NAT, для этого
выбираем в меню IP пункт Firewall

13. В
окне Firewall выбираем закладку NAT
и жмем синий плюс, на закладке General
выставляем как на картинке и переходим на закладку
Action

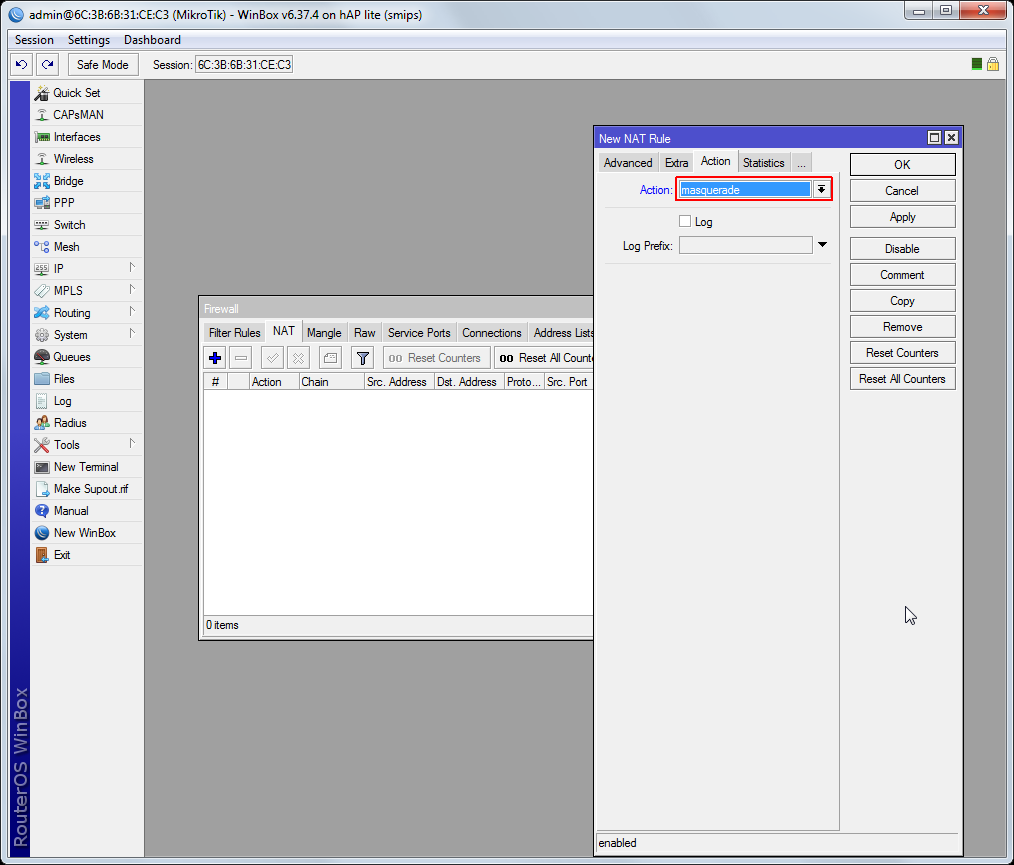

14. на
закладке Action выбираем masquerade
и жмем OK

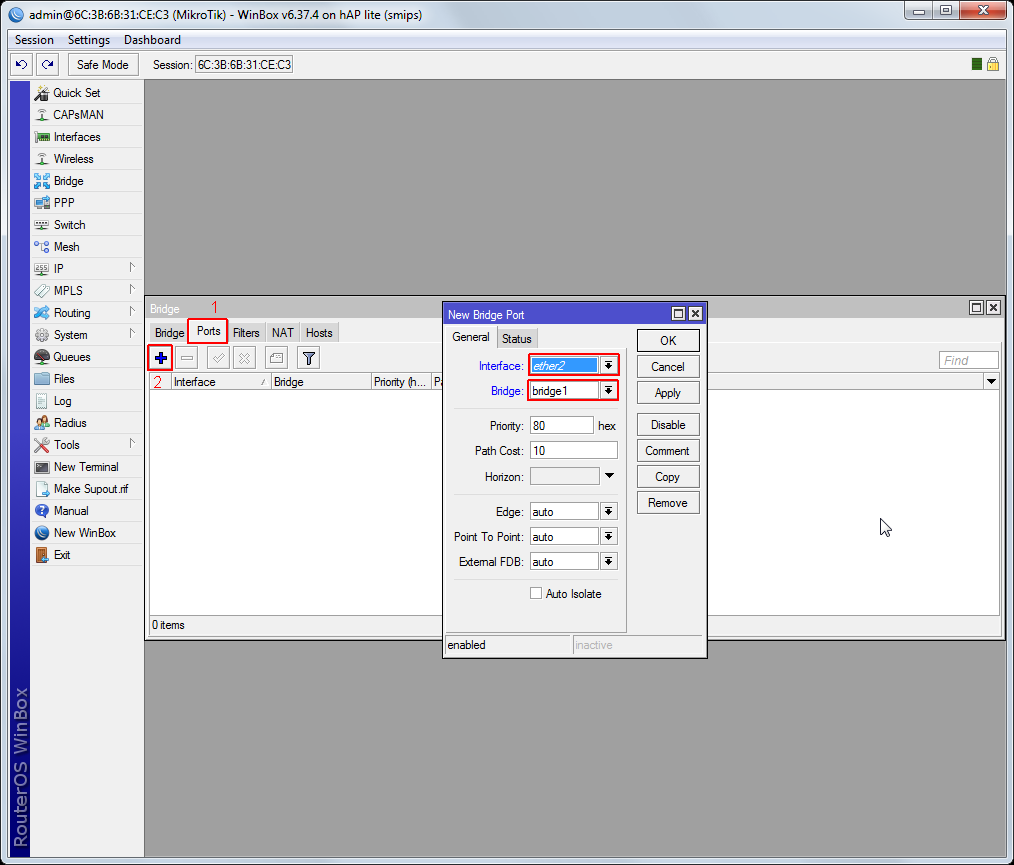

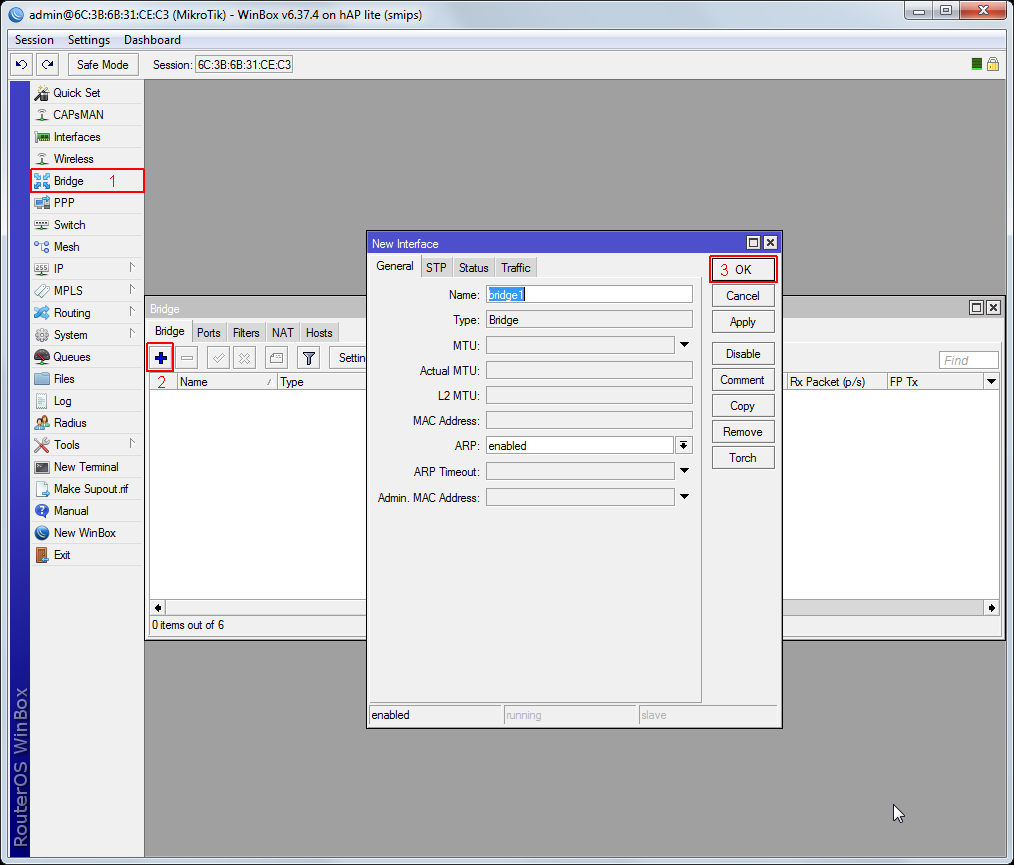

15. Далее
нажмем на меню Bridge, в появившемся окне
на синий плюс и потом на OK

16. перейдем
на закладку Ports, и опять на синий плюс.
Выставить как на картинке и нажать OK.
Далее повторить тоже самое, выбирая в списке Interface:
ether3, ether4, wlan1

17. далее
выберем в меню IP пункт Addresses

18. в
появившемся окне нажмем на синий плюс, выставим все как на картинке и
нажмем ок

19. Далее в меню IP
выберем DHCP server

20. в
появившемся окне нажмем на кнопку DHCP setup, выберем
в списке bridge1 и нажимаем Next на
всех остальных этапах

21. далее в меню IP
выберем пункт DNS

22. выставить
галочку в обведенной опции и нажать OK

23. Далее
меню Wireless, на закладке Security
Profiles нажмем синий плюс. Выбрать опции как на
картинке и придумать пароль для вайфая

24. Переходим на закладку Interfaces,
и двойной клик по wlan1. Выставить
опции как на картинке, опцию SSID рекомендуется
придумать свою, это название сети

25. После завершении настройки,
перезагружаем роутер. Для перезагрузки в меню System
выбрать Reboot.

Быстрая настройка интернета с помощью QuickSet.

В мастере быстрой настройки «Quick Set» предусмотрено несколько режимов работы роутера:

  • CAP: Контролируемая точка доступа, которая управляется CAPsMAN сервером
  • CPE: Режим клиента, который подключается к точке доступа AP.
  • Home AP: Домашняя точка доступа. Этот режим подходит для упрощенной настройки доступа к интернету.
  • PTP Bridge AP: Создает точку доступа для подключения к ней удаленного клиента PTP Bridge CPE и создания единой сети.
  • PTP Bridge CPE: Клиент для подключения к удаленной точки доступа PTP Bridge AP.
  • WISP AP: Режим похожий на Home AP, но предоставляет более продвинутые возможности.

Выбираем режим Home AP и приступаем к настройке роутера в качестве обычной точки доступа к интернету, которую можно использовать для небольшого офиса и дома.

Настраиваем WiFi.

Network Name: Название сети. Это название будут видеть тот кто подключается к вашей сети по WiFi.

Frequency: в обычной ситуации лучше оставить значение Auto. роутер сам подберет оптимальную частоту работы.

Band: Диапазон частот для домашнего роутера 2GHz-only-N. Если в сети есть старые устройства, работающие по протоколам 802.11b или 802.11g, тогда нужно будет выбрать режим 2GHz-B/G/N, но будет потеря в скорости соединения.

Use Access List (ACL): Используется для того чтобы ограничить доступ по WiFi. Прежде чем включать эту опцию необходимо создать список клиентов, которым разрешен доступ. Выбираем из списка подключенных клиентов и нажимаем кнопу Copy To ACL.

В обычной ситуации этой функцией лучше не пользоваться т.к. аутентификация по паролю обеспечивает достаточные ограничения.

WiFi Password: укажите здесь пароль для подключения к роутеру по WiFi.

WPS Accept: эта кнопка используется для упрощенного подключения устройств, которые поддерживают режим WPS. Такими устройствами могут быть принтеры или видеокамеры, на которых затруднен ввод пароля вручную. В первую очередь включить WPS нужно на подключаемом устройстве, а затем нажать кнопку роутера «WPS Accept».

Guest Network: эта функция позволяет создать отдельную гостевую сеть WiFi. Те, кто подключаются через гостевой WiFi, не будут иметь доступа к вашему роутеру, локальной сети и устройствам, находящимся в ней. Используйте гостевую сеть для повышения сетевой безопасности.

Задайте пароль в поле «Guest WiFi Password» и ограничение скорости на скачивание «Limit Download Speed»

Wireless Clients: здесь можно увидеть подключенные в данный момент по WiFi устройства. В таблице показан MAC-адрес, IP-адрес, продолжительность подключения, качество сигнала и ACL (список разрешенных устройств)

Настраиваем интернет.

Здесь мы указываем те параметры подключения, которые нам передал провайдер интернета.

Port: Указываем физический порт, к которому подключен кабель провайдера

Adress Acquisition: указывем способ получения IP адреса. В моем случае адрес статический. При PPPoE подключении указываем логин, пароль и адрес pppoe-сервера.

MAC Address: физический адрес устройства, который будет видеть провайдер. Имеет смысл менять если вы Mikrotik ставите вместо другого роутера, а у провайдера на маршрутизаторе установлена привязка по mac-адресу.

MAC server / MAC Winbox: позволяет подключаться к роутеру используя его mac-адрес. Может пригодится при отладке или восстановлении, когда роутер недоступен по ip-адресу.

Discovery: позволяет распознавать роутер другими роутерами Mikrotik.

Настройка локальной сети.

IP Address: указываем ip-адрес устройства в нашей локальной сети.

Netmask: маску оставляем наиболее распространенную для большинства случаев 255.255.255.0.

Bridge All LAN Ports: объединяем все порты роутера в общий коммутационный узел, позволяя всем подключенным устройствам находится в одной сети и обнаруживать друг друга.

DHCP Server: включаем сервер автоматической раздачи ip-адресов устройствам, подключенным к роутеру.

NAT: должен быть включен для трансляции ip-адресов из локальных в публичные, иначе устройства локальной сети не получат возможность выйти в интернет.

UPnP: эту опцию лучше не активировать, если нет необходимости т.к. она позволяет выполнять автоматический проброс стандартных локальных портов в интернет. Порты лучше пробрасывать вручную, чтобы злоумышленники не знали их адреса.

Настройку VPN рассматривать в рамках данной статьи не будем. Отмечу лишь, что она так же доступна в QuickSet и может пригодится тем, кто использует VPN-туннели для объединения нескольких локальных сетей или устройств в одну частную сеть через интернет.

Обновление прошивки

После очистки настроек я рекомендую сразу выполнить обновление прошивки роутера Mikrotik. Для этого идем в раздел Download официального сайта и скачиваем нужный файл. В данном случае это платформа mipsbe, пакет для загрузки Main package. Загружаем его на компьютер и подключаемся к роутеру с помощью winbox. Выбираем слева раздел Files. Затем открываем рядом два окна — один с файлом прошивки, второй с winbox и перетаскиваем мышкой файл из папки в winbox в список файлов.

Дожидаемся окончания загрузки прошивки и перезагружаем микротик через раздел меню System -> Reboot. Прошивка обновится во время загрузки роутера. Подождать придется минуты 3. Поле этого снова подключаемся к устройству. После обновления прошивки, нужно обновить загрузчик. Делается это в пункте меню System — RouterBoard. Заходите туда, проверяете строки Current Firmware и Upgrade Firmware. Если они отличаются, то жмете кнопку Upgrade. Если одинаковые, то можно ничего не делать. Изменения вступят в силу после перезагрузки.

Проверить версию установленной прошивки можно в разделе System — Packages.

В моем случае версия прошивки — 6.43.4. В будущем, когда на роутере будет настроен интернет, обновляться можно автоматически в этом разделе, нажимая на Check For Updates.

Прошивку обновили, можно приступать к настройке.

Настройка сетевой карты компьютера

Чтобы на компьютере можно было зайти в настройки роутера Mikrotik, настроим сетевую карту на получение автоматических настроек.

Открываем «Пуск» → «Панель управления» → «Центр управления сетями и общим доступом».

Перейдем в «Изменение параметров адаптера».

Нажимаем правой кнопкой мыши на «Подключение по локальной сети» и выбираем «Свойства»

Нажимаем на «Протокол Интернета версии 4 (TCP/IPv4)» и кнопку «Свойства».

Выбираем «Получить IP-адрес автоматически» и нажимаете кнопку «OK».

Если сетевая карта не получает автоматически IP адрес из подсети 192.168.88.x, попробуйте его указать вручную (например: 192.168.88.21) или .

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
PR-HOST
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
